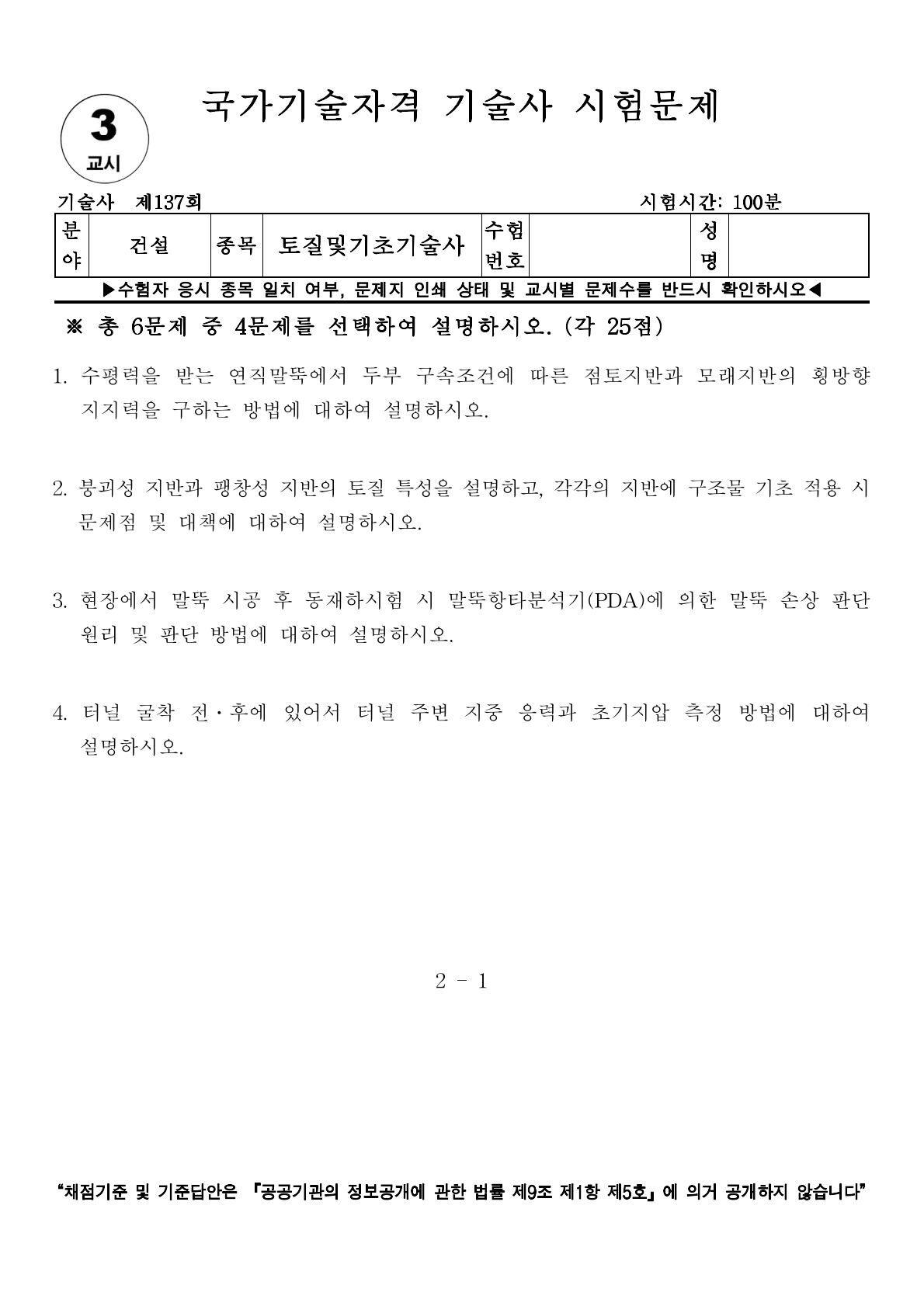

[토질 및 기초 기술사] 137회 3교시 기출문제 2번

---

2. 붕괴성 지반과 팽창성 지반의 토질 특성을 설명하고, 각각의 지반에 구조물 기초 적용 시 문제점 및 대책에 대하여 설명하시오.

Ⅰ. 개요

1. 토질 공학에서 붕괴성 지반과 팽창성 지반은 수분 함량 변화에 따라 극단적인 부피 변화를 일으키는 대표적인 특수 지반으로, 이들은 단순한 침하를 넘어 구조물 파괴를 유발할 수 있어 정밀한 분석이 필수적이다
2. 붕괴성과 팽창성 지반 메커니즘
   • 붕괴성 지반: 물에 젖으면 구조적 결속력이 파괴되어 급격히 무너져 내리는 현상 발생
   • 팽창성 지반: 물을 흡수하면 흙 입자 사이로 물 분자가 침투하여 부피가 팽창하고 막대한 팽창압 발생
3. 본 답안에서는 두 특수 지반의 공학적 특성, 분류 지표 및 메커니즘을 상세히 비교하고, 실제 설계 시 구조물 기초에 미치는 문제점과 대책에 대해 기술사적 관점에서 설명하고자 한다

Ⅱ. 공학적 특성 및 분류

1. 붕괴성 지반 vs. 팽창성 지반 상세 비교

구분	붕괴성 지반	팽창성 지반	비고
핵심 광물	주로 실트 또는 Loess 광물	Montmorillonite	팽창성 지반은 점토 광물의 화학적 결합 구조가 지배
조직 특성	벌집 모양의 느슨한 조	압축된 평판형 점토 조직	붕괴성 지반은 구조적 불안정성, 팽창성 지반은 입자 간 팽창성
분류 지표	붕괴 지수 (Cp)	소성 지수 (PI), 팽창압 (Ps)	PI가 높을수록 팽창성 기하급수적 증가
수분 민감성	saturate 시 강도 급감 및 붕괴	infiltrate 시 부피 팽창 및 uplift	붕괴성은 Sr to 100% 시 발생, 팽창성은 점진적 수분 흡수
Squeeze 잠재력	높다 (e=0.8 ~ 1.2 이상)	낮다 (e=0.6 ~ 0.9)	붕괴성 지반은 압밀에 매우 취약

---

Ⅲ. 기초 설계 및 시공 시 문제점

1. 붕괴성 지반의 문제점

• 부등 침하: 수분 함량 변화가 불균일할 때, 기초의 특정 부위만 붕괴하여 극심한 부등 침하 발생 (크랙 및 전도 위험)
• 지지력 과대평가: 건조 상태에서는 N치 및 강도가 높게 나타나므로, 설계 시 실제 지지력 과대평가 우려 있음 (현장 PLT 오차)
• 심부 지반 층상 구조: 얕은 기초 하부에 심부 연약층이나 붕괴성 층이 존재할 경우, 관입 파괴 가능성 검토 필수

2. 팽창성 지반의 문제점

• 부등 봉기: 수분 흡수로 인해 기초가 불균일하게 떠오르는 현상 발생 (조인트 이격 및 모멘트 집중)
• 막대한 팽창압: 기초 저면에 직접적으로 압력을 가하여, 기초 구조물의 전단 파괴 또는 부재 모멘트 초과 유발 (소성 변형)
• 계절적 활성층 (Za): 지표 부근은 기상 변화에 민감하여 팽창/수축 반복, 이를 고려하지 않은 근입 깊이 설계 시 파괴 위험

Ⅳ. 기초 적용 시 대책 및 보강 방안

1. 붕괴성 지반 대책

• 수분 유입 완전 차단: 복토층 하부에 불투수 차수막 설치, 충분한 구배의 측구 확보로 옹벽 배면 우수 침투 방지
• 지반 구조 개선 (다짐): 심부까지 동다짐 공법 등 실시하여, 벌집 모양 구조를 시공 전에 인위적으로 붕괴/압축
• 기초 형식 변경 (관통): 대심도 말뚝을 사용하여 붕괴성 층을 완전 관통하고 확실한 지지층에 안착

2. 팽창성 지반 대책

• 계절적 활성층 관통: 대심도 말뚝 or 확폭 말뚝을 사용하여 팽창/수축을 반복하는 계절적 활성층(Za) 관통하고 고정
• 지반 개량: 팽창성 점토를 비팽창성 사질토로 치환하거나, 말뚝 측면 마찰력을 저감시키는 코팅 실시
• 팽창 공간 확보: 기초 저면에 공극을 두거나, 사단 완충재를 설치하여 지반 팽창 시 압력을 흡수 유도 (팽창압 흡수)

---

Ⅴ. 결론: 기술사적 제언 및 향후 전망

1. 붕괴성 지반과 팽창성 지반은 '수분'이라는 동일한 트리거에 대조적인 반응을 보이므로, 단순히 지지력 계산에 그치지 않는 통합적인 분석이 필요하므로 기술사는 다음과 같은 공학적 대응을 수행해야 한다
   • 첫째, 설계 초기 단계에서는 상관식에 의존하기보다 원위치 시험(Cp, Ps) 비율을 높여 실측 기반의 분류를 수행하고, PI 기반의 팽창성 평가와 Cp 기반의 붕괴 잠재력을 보수적으로 산정할 것
   • 둘째, 특히 팽창성 지반에 대해서는 표준 설계 스펙트럼 적용의 한계를 명확히 인지하고, 부지 고유의 지진응답해석 및 상세 액상화 평가를 통해 실제적인 설계지진력 산출
   • 셋째, 얕은 기초 설계 시 지하수위와 편심 하중의 영향은 지지력을 급격히 저감시킬 수 있으므로, 보수적인 보정을 실시하고 사면 안정성 및 전도 안정성을 병행 검토할 것
2. 근 대형화·고층화되는 구조물 특성상, 지지력보다는 부등 침하가 구조물 안전을 지배하는 경우가 많다. 따라서 한계상태설계법(LSD) 도입을 통해 지지력과 침하량을 확률론적으로 동시 검토하는 패러다임 변화가 필요
3. 공 후에도 지하수위 변동이나 인접 굴착 공사로 인해 특수 지반의 강성이 변화할 수 있다. 하중 계측 및 자동화 침하 계측을 통해 생애주기적 지반 안전 관리(LCC 관리) 체계를 구축하는 것이 기술사로서의 핵심 역할
