[토질 및 기초 기술사] 137회 3교시 기출문제 4번

4. 터널 굴착 전·후에 있어서 터널 주변 지중 응력과 초기지압 측정 방법에 대하여 설명하시오.



Ⅰ. 개요

1. 터널 굴착 전 지반은 일정한 수직 및 수평 응력이 평형을 이루는 초기지압 상태에 있으나, 굴착이 시작되면 경계면의 구속압이 해제되면서 응력 재분배 발생
2. 터널 굴착 후 주변 지반에 발생하는 접선 응력(σθ)과 반경 응력(σr)의 변화는 지반의 소성 변형 및 붕괴를 유발할 수 있으므로, 초기지압의 정확한 측정과 굴착 후 응력 거동 예측은 굴착 공법 및 지보 패턴(Rock Bolt, Shotcrete) 설계의 핵심 요소
3. 본 답안에서는 탄성론(Kirsch's Solution)을 바탕으로 한 터널 굴착 전·후의 지중 응력 변화 메커니즘을 규명하고, 초기지압을 실무에서 정량적으로 측정하기 위한 대표적인 현장 시험법들의 원리와 특징을 비교 설명하고자 한다

Ⅱ. 터널 굴착 전·후의 터널 주변 지중 응력 변화 메커니즘

1. 굴착 전(초기지압 상태) : 지중 깊이(z)에 따른 연직 응력(σv0 = γ · z)과 측압비(K0)에 의한 수평 응력(σh0 = K0 · σv0)이 평형 상태 유지

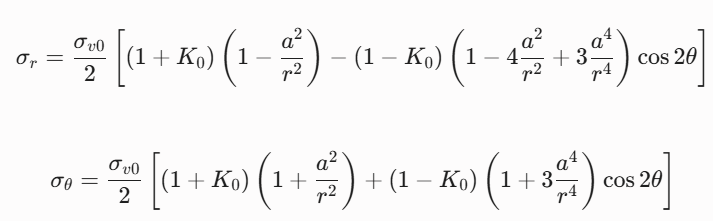

2. 굴착 후(응력 재분배 및 집중) : 탄성 지반 내 원형 터널 굴착 시 주변 응력은 Kirsch의 해를 따름



• 반경 응력 (σr): 굴착면 경계(r=a)에서는 구속력이 해제되므로 항상 σr = 0이 된다 (깊어질수록 초기지압 상태로 수렴)
• 접선 응력 (σθ): 굴착면 경계(r=a)에서 응력 집중이 가장 심하게 발생
  • 수압 조건 (K0 = 1): 모든 위치에서 σθ = 2σv0로 초기 응력의 2배 집중
  • 편압 조건 (K0 ≠ 1): 천단부(θ=90˚)와 측벽부(θ=0˚)의 응력 집중 양상이 상이

       [측압비(K0) 변화에 따른 굴착면 천단 및 측벽의 접선 응력]
       ┌───────────┬──────────────────────┬──────────────────────┐
       │  측압비   │ 천단부 (θ = 90°)     │ 측벽부 (θ = 0°)      │
       ├───────────┼──────────────────────┼──────────────────────┤
       │  K0 < 1   │ 인장 응력 발생 위험   │ 압축 응력 집중       │
       │  K0 = 1   │ 2 * σv0 (균등 압축)  │ 2 * σv0 (균등 압축)  │
       │  K0 > 1   │ 압축 응력 과다 집중   │ 인장 응력 발생 위험   │
       └───────────┴──────────────────────┴──────────────────────┘

Ⅲ. 초기지압 측정 방법

1. 수압파쇄시험

• 원리: 시추공 내 일정 구간을 패커로 폐쇄한 후 수압을 가해 시추공 벽면에 인장 균열을 발생시키는 방법
• 산정 방식: 균열 개시 압력(Pb)과 균열 폐쇄 압력(Pc)을 측정하여 응력 계산
  • 최소 주응력 (σh) = Pc
  • 최대 주응력 (σH) = 3Pc - Pb - Pw + T0 (Pw: 간극수압, T0: 암석 인장강도)
• 특징: 심도 제한이 거의 없어 대심도 터널 설계 시 가장 널리 활용

2. 응력해방시험

• 원리: 시추공 바닥이나 벽면에 변형률계(Gauge)를 부착한 후, 그 주변을 동심원 형태로 확장 굴착(Overcoring)하여 주변 응력을 해방시키고 이때 발생하는 암석의 탄성 회복 변형률을 측정하는 방법
• 특징: 3차원 응력 상태(크기와 방향)를 완전하게 파악할 수 있으나, 측정이 수 m 이내의 시추공 선단부로 제한되므로 터널 시공 중 막장 전방 확인용으로 주로 사용

3. 응력반전시험(AE공법)

• 원리: 암석이 과거에 받았던 최대 응력(Kaiser 효과)을 기억하는 특성을 이용. 채취한 코어 시편에 축하중을 가할 때 과거 응력을 초과하는 시점에서 미세 파괴 음향(AE)이 급격히 증가하는 지점을 포착
• 특징: 실내 시험이 가능하여 경제적이나, 시편 채취 과정에서의 교란 영향으로 신뢰성이 다소 떨어질 수 있음

Ⅳ. 실제 설계 및 시공 시 기술사적 유의사항

1. 고지압 지반에서의 특수 거동 대책

• 토사 및 연암 지반 (K0 < 1 중심): 측벽 응력 집중에 의한 소성 변형 및 쥐어짜임 현상 주의 (인버트 조기 폐합을 통해 링구조를 신속히 형성해야 함)
• 경암 및 대심도 지반 (K0 > 1 또는 대심도): 천단부에 과도한 압축 응력이 집중되어 암석이 튀어나가는 취성 파괴인 암폭 현상 위험 (숏크리트 조기 타설 및 에너지 흡수형 록볼트 적용 필요)

2. 터널 교차부 및 확폭 구간 응력 간섭

• 정선 터널과 비상주차대 등 확폭 구간이 만나는 교차부에서는 응력 집중 계수가 탄성 해인 2~3배를 초과하여 상호 간섭에 의한 과도한 응력이 발생할 수 있음
• 대책: 3차원 연속체 수치해석(FLAC 3D, MIDAS GTS NX 등)을 통해 응력 전이 경로를 파악하고, 교차 영역 전후방에 다단 그라우팅 및 장지보재를 선지보 형태로 배치해야 함

Ⅴ. 실무 적용 및 측정 방법별 비교 분석

구분	수압파쇄시험 (Hydraulic)	응력해방시험 (Overcoring)	음향방출시험 (AE 공법)
측정 대상	2차원 수평 응력	3차원 전체 응력 텐서	시편 축 방향 응력 (추정)
가장 큰 장점	대심도 및 균열 암반 적용 가능	응력의 방향성까지 정밀 측정	실내 시험으로 비용 매우 저렴
한계점	최대 주응력 방향 산정 제한적	얕은 심도 제한, 시공 중 수행	샘플 교란 및 카이저 효과 소실 위험
실무 적용	기본 설계 단계 (대심도 조사)	시공 단계 (막장 응력 확인)	예비 조사 및 보조적 데이터
Expert View	광역 지압계 파악에 필수적	터널 굴착면 근접 거동 해석용	신뢰성 확보를 위한 통계 분석 필요

Ⅵ. 결론: 기술사적 제언 및 향후 전망

1. 터널 굴착 전 초기지압과 굴착 후 응력 거동은 고정된 상수가 아닌 수분 변동, 지반 불균질성에 영향을 받는 동적 인자이다. 단순 이론식에 의한 접근보다 지반조사 결과를 연계한 정밀 수치해석 동반
2. 초기지압 측정치와 실제 굴착 후 터널 내공 변위 사이에는 오차가 발생할 수 있으므로, 시공 중 내공변위계 및 천단침하계 계측 결과로부터 지반 정수와 초기 지압을 역산하는 역해석 기법 적극 도입
3. 향후 2026년 이후의 터널 공학은 기계화 시공(TBM) 및 막장 전방 예측 기술과 융합되고 있다. 시추공을 이용한 초기지압 측정뿐 아니라, 막장 전방 전자기파 탐사 및 실시간 응력 센싱 기술을 통합 운영하여 생애주기 전반의 안전성을 확보하는 설계·시공 최적화가 필수 과제이다
