[토질 및 기초 기술사] 137회 3교시 기출문제 1번

1. 수평력을 받는 연직말뚝에서 두부 구속조건에 따른 점토지반과 모래지반의 횡방향 지지력을 구하는 방법에 대하여 설명하시오.



Ⅰ. 개요

1. 직말뚝은 건축물 및 교량 등의 상부 하중을 지지할 뿐만 아니라, 지진, 바람, 파랑 등에 의해 발생하는 수평하중(수평력, H)에 저항하는 수평 지지 구조물로서의 역할이 필수적이다
2. 뚝의 횡방향 지지력은 연직 지지력과 달리, 단순히 흙의 전단 파괴에 지배되지 않고 말뚝 부재의 휨 강성(EI)과 지반의 수평 반력(p-y 곡선)의 복합적인 상호작용에 의해 결정된다
3.  답안에서는 말뚝 두부의 구속 조건(자유, 고정)과 지반의 종류(점성토, 사질토)라는 두 가지 핵심 변수를 중심으로, 비선형 지반 거동을 고려한 최신 해석 기법인 p-y 해석법을 기반으로 한 횡방향 지지력 산정 방법을 기술하고, 실제 설계 시 기술사적 유의사항에 대해 기술하고자 한다

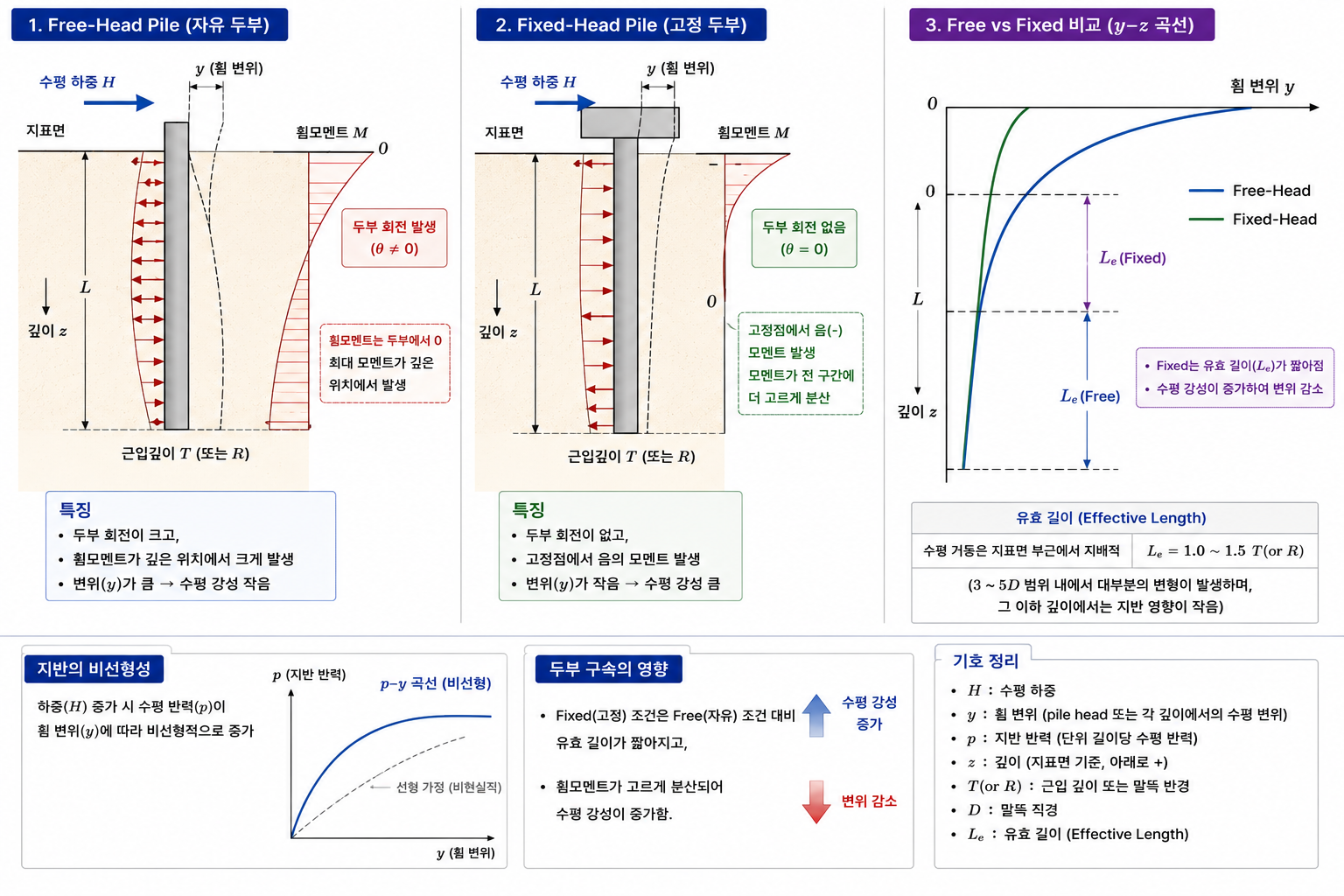

Ⅱ. 말뚝-지반 상호작용 및 수평 거동 메커니즘 개요도

1. 지반의 비선형성: 하중(H) 증가 시 수평 반력(p)이 휨 변위(y)에 따라 비선형적으로 증가
2. 유효 길이: 수평 거동은 지표면 부근(3 ~ 5D)에서 지배적이며, 유효길이 Le = 1.0 ~ 1.5 T(or R) 범위 밖 지반의 영향은 작음
3. 두부 구속의 영향: Fixed 조건은 Free 조건 대비 유효 길이가 짧아지고 휨모멘트가 고르게 분산되어 수평 강성이 증가함

---

Ⅲ. 두부 구속조건 및 지반 종류별 횡방향 지지력 산정 방법 (How & Details)

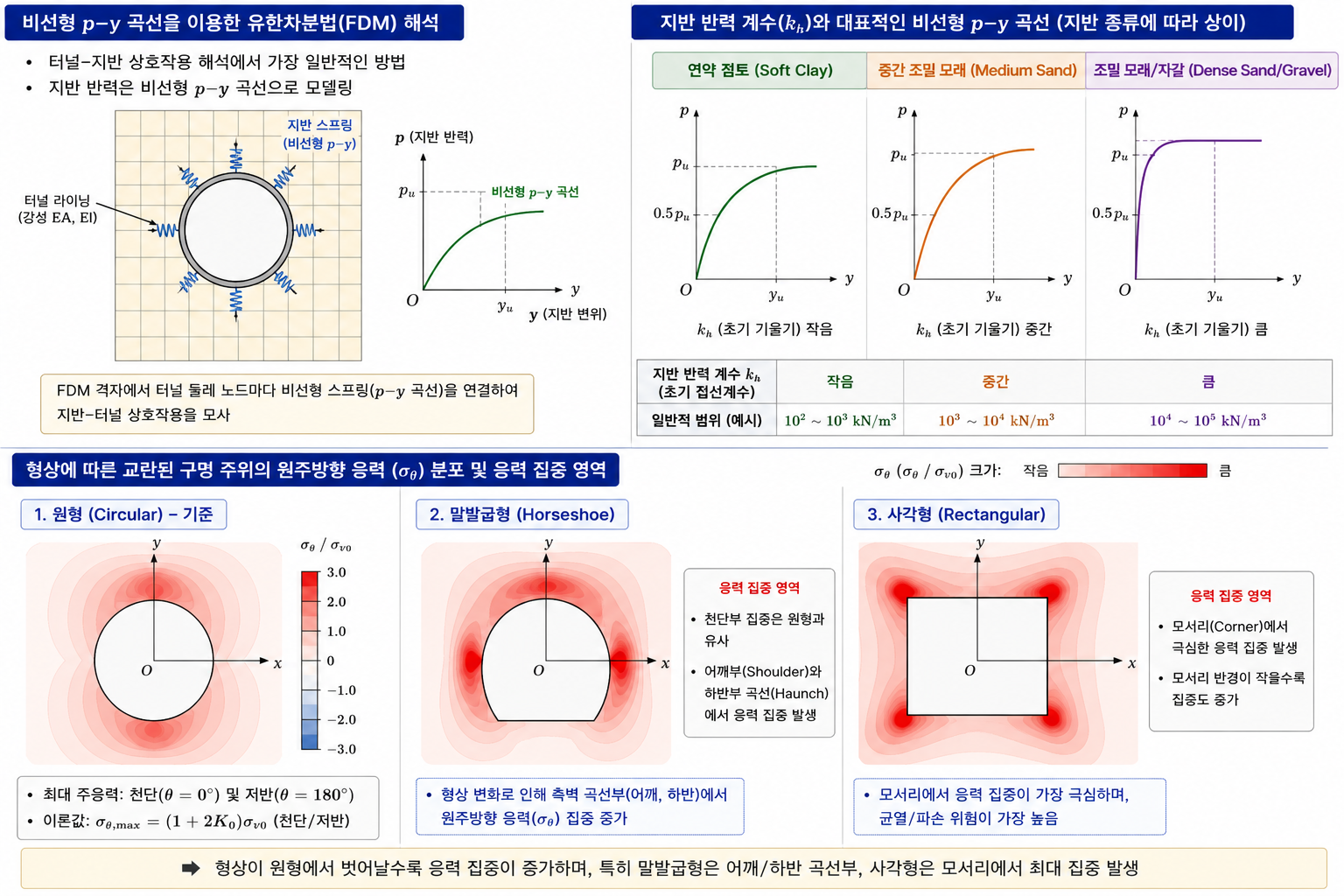

1. 지반 종류별 p-y 곡선 선정

• 점토 지반: (Matlock의 p-y 곡선)
  • 원리: 투수성이 낮아 비배수 상태(Su)가 지배적. 하중 경향에 따라 단기 및 반복 하중 조건으로 구분하여 적용
  • kh 적용: 정지 토압 계수(K0)와 무관하게 비배수 전단강도(Su)에 비례하여 kh를 상수로 적용
• 모래 지반: (Reese 등의 p-y 곡선)
  • 원리: 투수성이 높아 배수 상태가 지배적이며, 구속 압력에 따라 지반 강성이 변화함
  • kh 적용: 내부마찰각(Φ)에 따라 지반 강성 계수(nh)를 상수로 적용하며, kh는 깊이(z)에 비례하여 증가

2. 두부 구속조건별 해석 절차 및 결과

• 자유 두부
  • 경계 조건: 두부 모멘트 = 0
  • 결과: 두부에서 최대 휨모멘트(Mmax) 및 최대 휨변위(ymax) 발생 (유효길이가 길게 형성됨)
• 고정 두부
  • 경계 조건: 두부 회전각 = 0
  • 결과: 두부 고정 캡에서 부(-)의 최대 M가 발생, 휨 변위가 고르게 분산 (수평 지지력이 Free 대비 大, 유효길이가 짧음)

---

Ⅳ. 실제 설계에 적용 시 유의사항

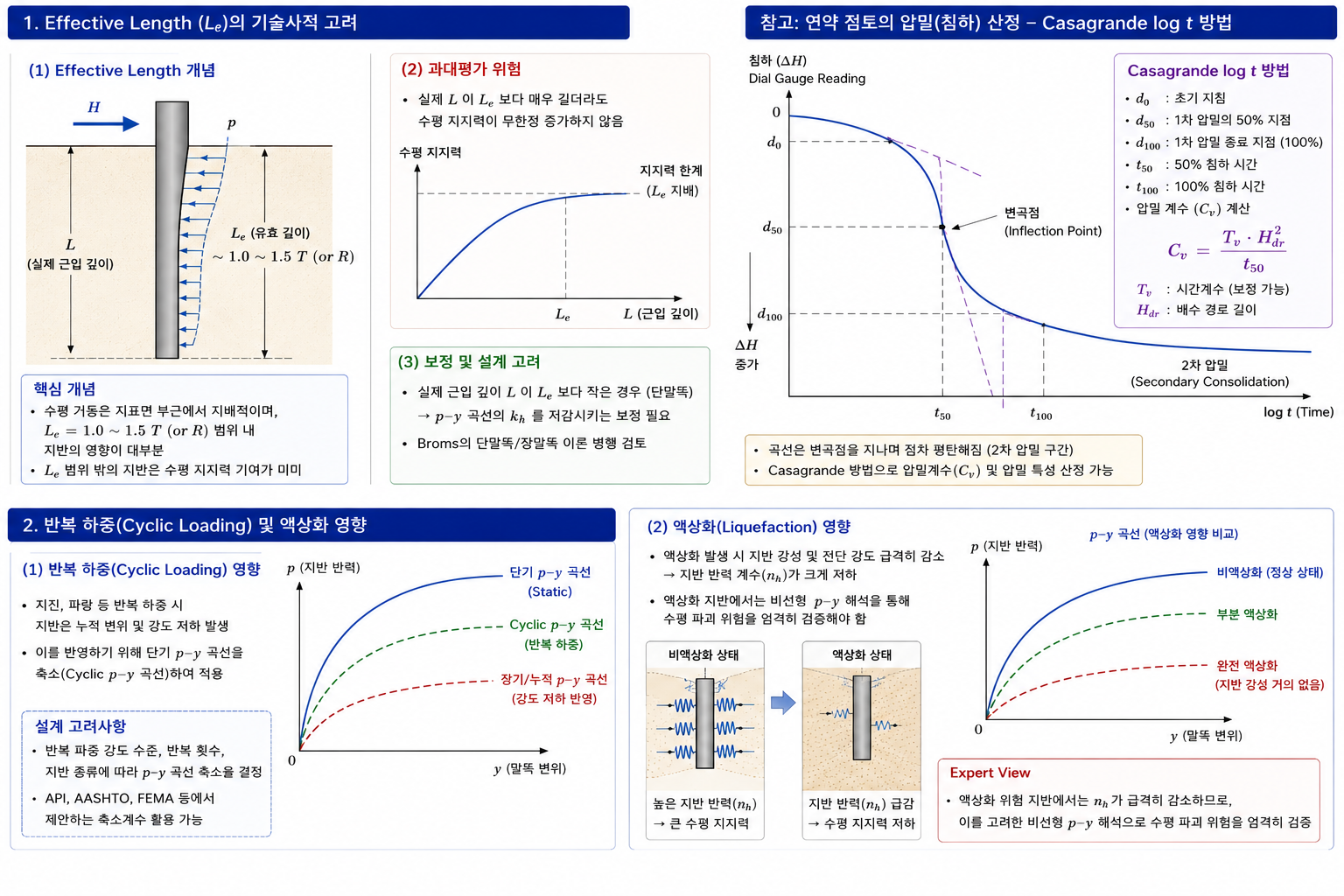

1. Effective Length (Le)의 기술사적 고려

• 과대평가 위험: 실제 말뚝 근입 깊이(L)가 수평 거동 영향권(Le)보다 매우 길더라도 수평 지지력이 무한정 증가하지 않음
• 보정: 실제 근입 깊이가 유효길이보다 작은 경우(단말뚝)에는 p-y 곡선의 kh를 저감시키는 보정 필수

2. 반복 하중 및 액상화 영향

• cyclic p-y 곡선: 지진 or 파랑과 같은 반복 하중 시 지반의 누적 변위 및 강도 저하를 반영하기 위해 단기 p-y 곡선을 축소 적용
• 액상화 지반: 액상화 위험 지반에서는 지반 반력 계수(nh)가 급격히 감소하므로, 이를 고려한 비선형 p-y 해석을 통해 수평 파괴 위험을 엄격히 검증해야 함

---

Ⅴ. 실무 적용 사례 및 비교 분석

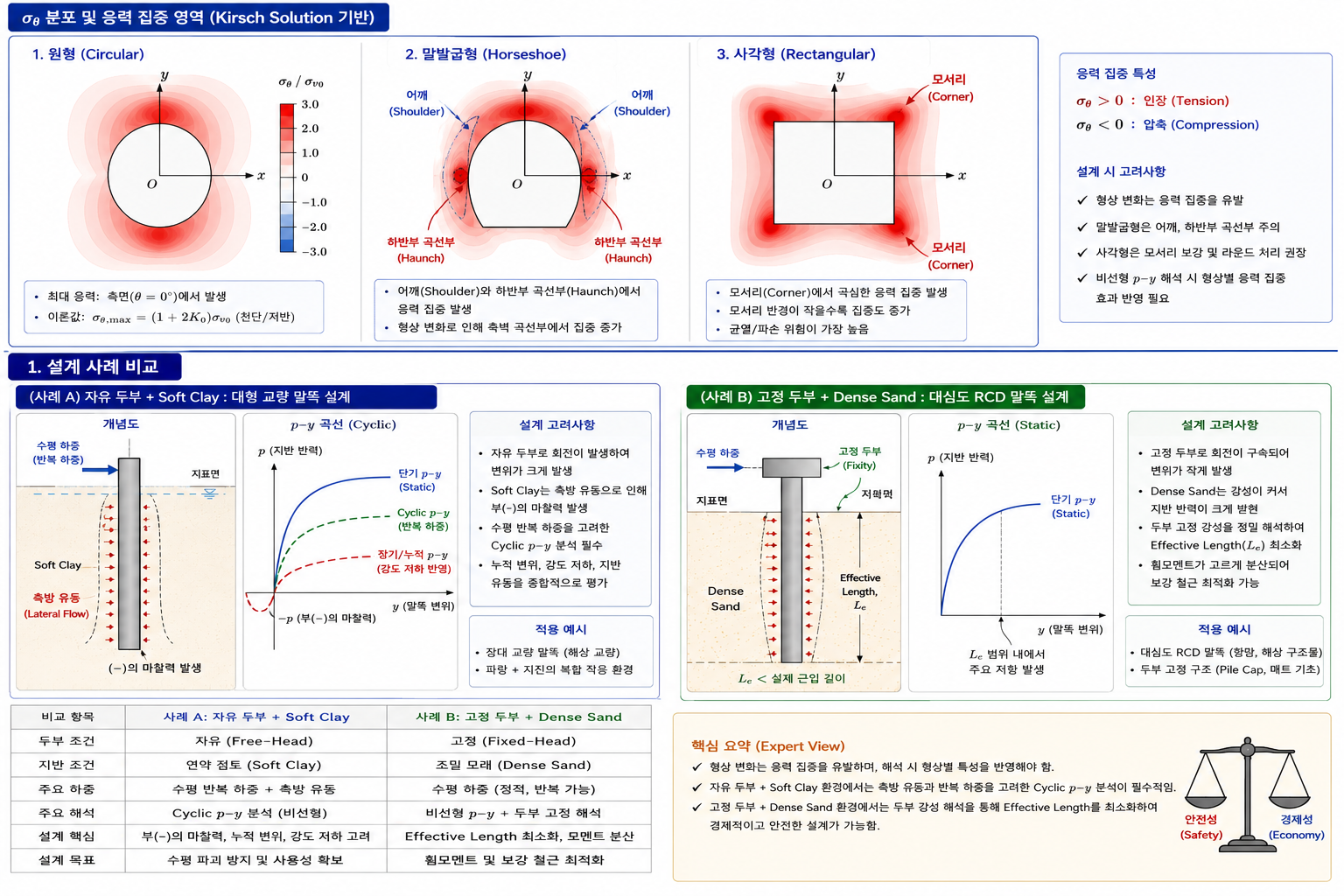

1. 설계 사례 비교

• (사례 A) 자유 두부 + Soft Clay: 대형 교량 말뚝 설계 시, 측방 유동에 의한 부(-)의 마찰력과 수평 반복 하중을 복합 고려하여 Cyclic p-y 분석 실시
• (사례 B) 고정 두부 + Dense Sand: 대심도 RCD 말뚝 설계 시, 두부 고정 강성을 정밀 해석하여 유효길이를 최소화함으로써 휨모멘트 보강 철근 최적화

2. 비교 분석표

구분	모래 지반	점토 지반	비고
적용 모델	Reese 등의 p-y	Matlock의 p-y	비선형 모델
강성 변화 (kh)	깊이(z)에 비례 증가	일정하게 상수 적용	모래 지반은 nh·z/D
반복 하중 영향	영향 비교적 작음 (Cyclic ≒ Static)	영향 매우 큼 (Cr 보정 필수)	점토의 강도 감소 우려
Expert View	단기 하중 시 유리 (Hpa 크다)	장기 크리프 변위 고려 필요	두부 고정 조건 활용 필수

---

Ⅵ. 결론: 기술사적 제언 및 향후 전망

1. 은 기초 설계는 단순히 지지력 수식에 대입하는 과정이 아니다. 지반 조사(SPT/CPT) → 이론식 산정 → 현장 검증(PLT)으로 이어지는 통합 프로세스 확립
2. 근 대형화·고층화되는 구조물 특성상, 지지력보다는 부등 침하가 구조물 안전을 지배하는 경우가 많으므로 한계상태설계법(LSD) 도입을 통해 지지력과 침하량을 확률론적으로 동시 검토하는 패러다임 변화 필요
3. 준공 후에도 지하수위 변동이나 인접 굴착 공사로 인해 얕은 기초의 지지력이 변화할 수 있으므로Load Cell 및 자동화 침하 계측을 통해 생애주기적 지반 안전 관리(LCC 관리) 체계를 구축하는 것이 기술사로서의 핵심 역할임
