[토질 및 기초 기술사] 137회 2교시 기출문제 5번

Ⅰ. 개요

1. 댐이나 제방 등 수자원 구조물에서 발생하는 누수는 저수 효율 저하, 주변 지반 침수 등 환경적 문제뿐만 아니라 제체의 약화 및 세굴을 유발하여 최종적으로는 파괴에 이르게 하는 가장 치명적인 위험 요인이다
2. 누수는 제체 자체의 결함에 의한 제체 누수와 기초 지반의 투수성에 의한 기초 누수로 구분되며, 두 경로는 서로 유기적인 연관성을 가지므로 통합적인 접근이 필요하다
3. 본 답안에서는 문제의 요구에 따라 제체 및 기초지반의 누수 원인을 댐과 제방의 구조적 특성으로 구분하여 규명하고, 각 경로별 누수 방지 대책 및 파이핑 방지 방안에 대해 기술사적 관점에서 설명하고자 한다

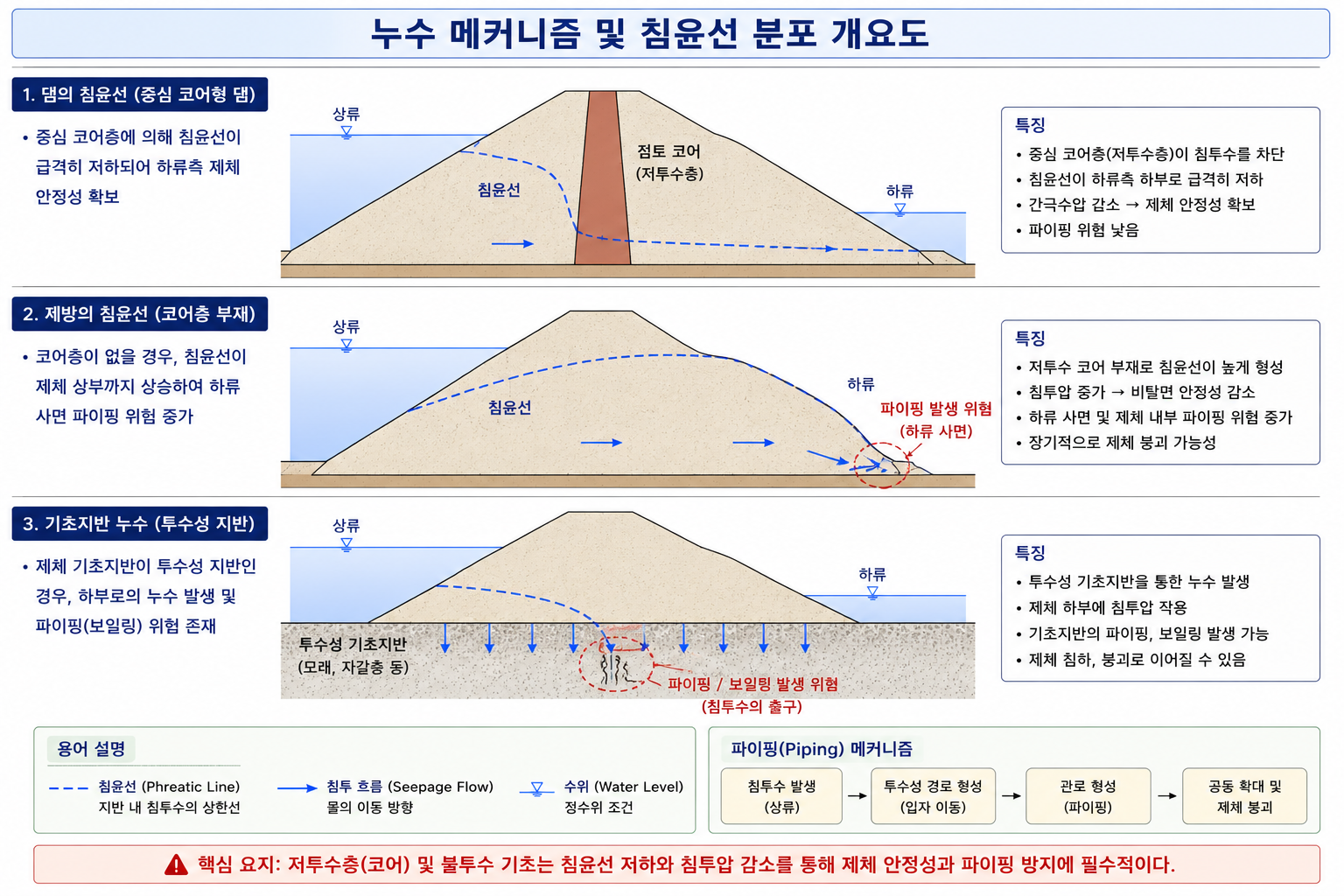

Ⅱ. 누수 메커니즘 및 침윤선 분포 개요도

1. 댐의 침윤선: 중심 코어층에 의해 급격히 저하되어 하류 측 제체 안정성 확보
2. 제방의 침윤선: 코어층 부재 시 제체 상부까지 상승하여 하류 사면 파이핑 위험
3. 기초지반 누수: 투수성 지반 통과 시 침투압 작용 및 파이핑 발생

---

Ⅲ. 제체 및 기초지반의 누수 원인

1. 댐의 누수 원인

• 제체 내부
  • 심벽 다짐 불량: 중심 심벽층의 투수계수가 높게 형성되거나 불균질할 때 발생
  • 수압파쇄: 초기 저수 시 급격한 수압 상승으로 인한 심벽 균열
  • 이질재 접합부: 심벽과 기초 지반 또는 필터층 간의 접합부 시공 불량
• 기초지반 및 이완 영역
  • 기초 암반 균열: 기초 암반 내 절리, 균열, 파쇄대를 통한 누수 (댐은 높은 수압 지탱 필수)
  • 단층 파쇄대: 단층 교차 시 대규모 누수 발생 가능성

2. 제방의 누수 원인

• 제체 내부
  • 심벽 부재 및 투수성 보강: 일반적으로 중심 심벽이 없어 투수성이 높은 지반으로 제체 구성 시 전구간 누수
  • 제체 침윤선 상승: 댐 대비 제체 폭이 좁고 높이가 낮아 비상 시 침윤선이 제체 표면 근처까지 상승, 하류 사면 약화
• 기초지반 및 이완 영역
  • 충적층 및 투수성 지반: 대부분 하천 주변의 느슨한 충적토, 모래층 위에 축조되어 기초지반을 통한 파이핑에 매우 취약
  • 배후지 이완 영역: 오랜 세월 동안 형성된 자연적인 파이핑 통로 또는 수로에 의한 누수

Ⅳ. 제체 및 기초지반의 누수 방지 대책

1. 제체 누수 방지 대책 (상류 사면 및 중심 코어)

• 댐 (심벽 관리): 양질의 점토재 선정 및 최적 함수비 다짐 관리, 수압파쇄 방지를 위한 초기 저수 속도 제어
• 제방 (상류 차수): 상류 사면 점토 블랭킷 또는 지오멤브레인 포설로 우수 및 하천수 침투 차단

2. 기초지반 누수 방지 대책 (기초 그라우팅 및 차수벽)

• 댐 (암반 그라우팅 지배): 암반 기초에 커튼 그라우팅 및 림 그라우팅을 실시하여 기초 투수성 대폭 감소
• 제방 (토사 차수벽 지배): 느슨한 충적층 관통을 위해 연직 차수벽(SCW 등) 설치 또는 기초부 지반 개량(그라우팅)

3. 파이핑 방지 대책 (하류 사면 및 필터 시스템)

• 필터 시스템 구축: 제체 및 기초에서 유출되는 물에 의한 토사 유실 방지 (댐은 다중 필터 필수, 제방은 배수 트렌치 및 보호공 활용)
• 하류 사면 배수 강화: 하류 사면에 배수 트렌치 또는 배수 매트를 설치하여 침윤선을 강제 저하
• 압성토 설치: 하류 측 토압을 증가시켜 기초지반의 활동 안정성 및 파이핑 안정성 확보

Ⅴ. 시공 및 유지관리 시 고려사항

1. 자동화 계측 시스템 구축: 댐 및 중요 제방에는 간극수압계, 침하계, 누수량 측정계 등을 설치하여 실시간으로 이상 거동 및 누수 발생 징후 감지
2. 시공 중 품질 관리
   • 그라우팅 충전성 검사: 비파괴 시험 등을 통한 커튼 그라우팅 충전 유무 확인
   • 제체 다짐 관리: 코어층 다짐도 및 필터층 입도 관리 철저

Ⅵ. 결론 (기술자적 제언)

- 댐과 제방의 누수 방지 대책은 구조물의 목적과 주변 환경에 맞게 차별화되어야 한다. 기술사는 다음과 같은 공학적 대응을 수행해야 한다

• 첫째, 댐 설계 시 높은 수압 지탱을 위해 기초 암반의 절리 및 단층 파쇄대를 회피하거나, 대규모 커튼 그라우팅 및 림 그라우팅을 통한 차수 성능 확보를 최우선으로 할 것
• 둘째, 제방 설계 시 느슨한 충적토 위 축조라는 지반 조건을 인지하고, 상류 블랭킷 및 하류 압성토, 배수 트렌치의 유기적인 연계를 통해 침윤선 저하와 파이핑 예방에 만전을 기해야 한다
• 셋째, 실제 시공 단계에서는 이론값의 한계를 명확히 인지하고, 자동화 계측 데이터를 기반으로 초기 응력 상태(OCR) 및 투수 거동을 역해석으로 보정함으로써, 데이터 기반의 실질적인 위험 관리를 수행해야 한다
