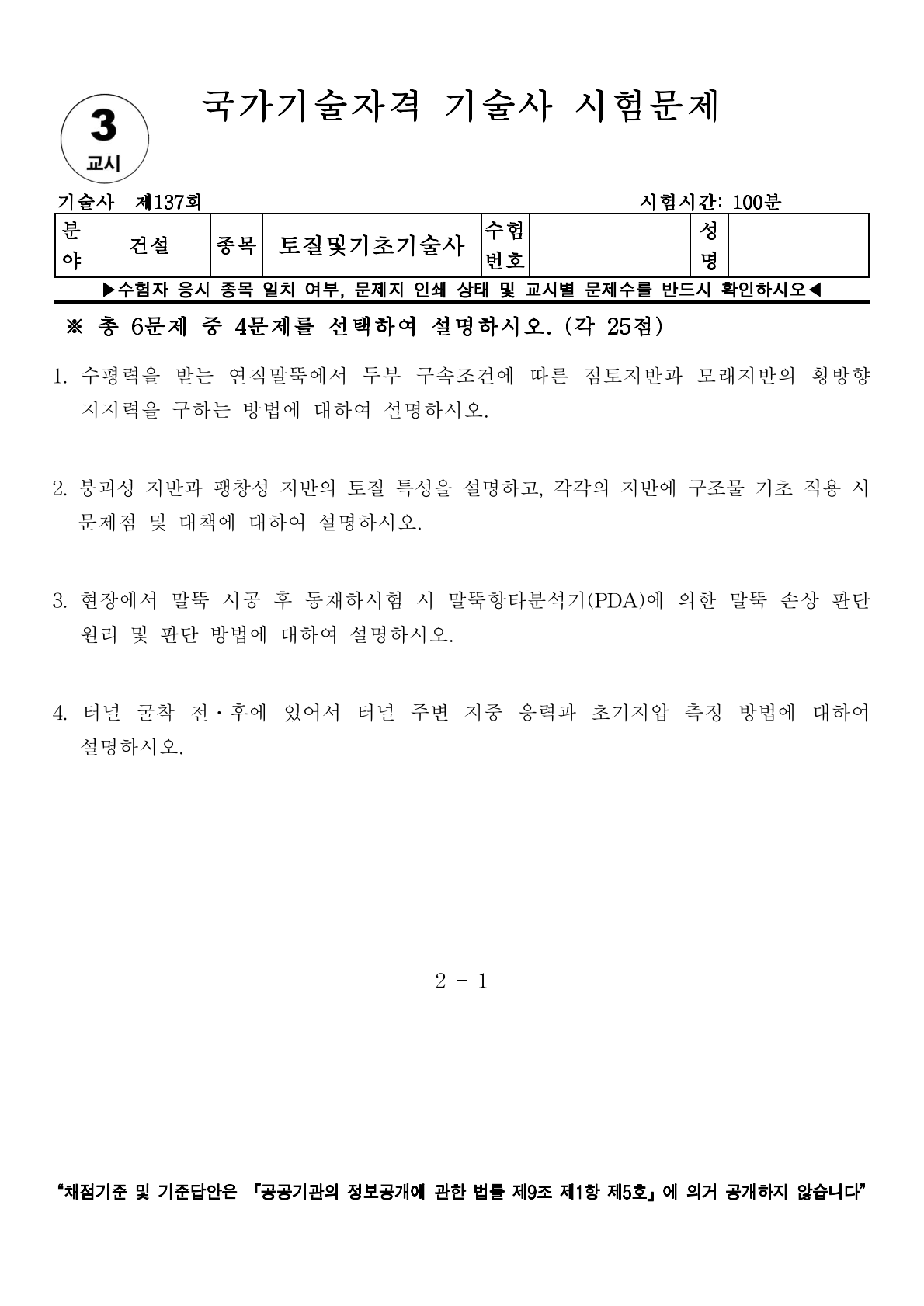

[토질 및 기초 기술사] 137회 3교시 기출문제 3번

3. 현장에서 말뚝 시공 후 동재하시험 시 말뚝항타분석기(PDA)에 의한 말뚝 손상 판단 원리 및 판단 방법에 대하여 설명하시오.

Ⅰ. 개요

1. 말뚝 동재하시험은 말뚝 시공 후 타격 시 발생하는 응력파를 분석하여 말뚝의 극한 지지력(Qu)을 산정하고, 동시에 타격 중 말뚝에 발생하는 최대 응력(σmax) 및 손상 유무를 실시간으로 확인하는 시험이다
2. 타격 중 말뚝 부재에 균열이나 탈락이 발생하면 지지력이 급감하여 구조물의 치명적인 파괴로 이어질 수 있으므로, 말뚝항타분석기(PDA, Pile Driving Analyzer)를 이용한 정확한 실시간 손상 판단이 필수적이다
3. 본 답안에서는 파동방정식 이론에 근거한 PDA의 손상 판단 기본 원리와 파형 분석을 통한 구체적인 판단 방법에 대해 기술사적 관점에서 설명하고자 한다

---

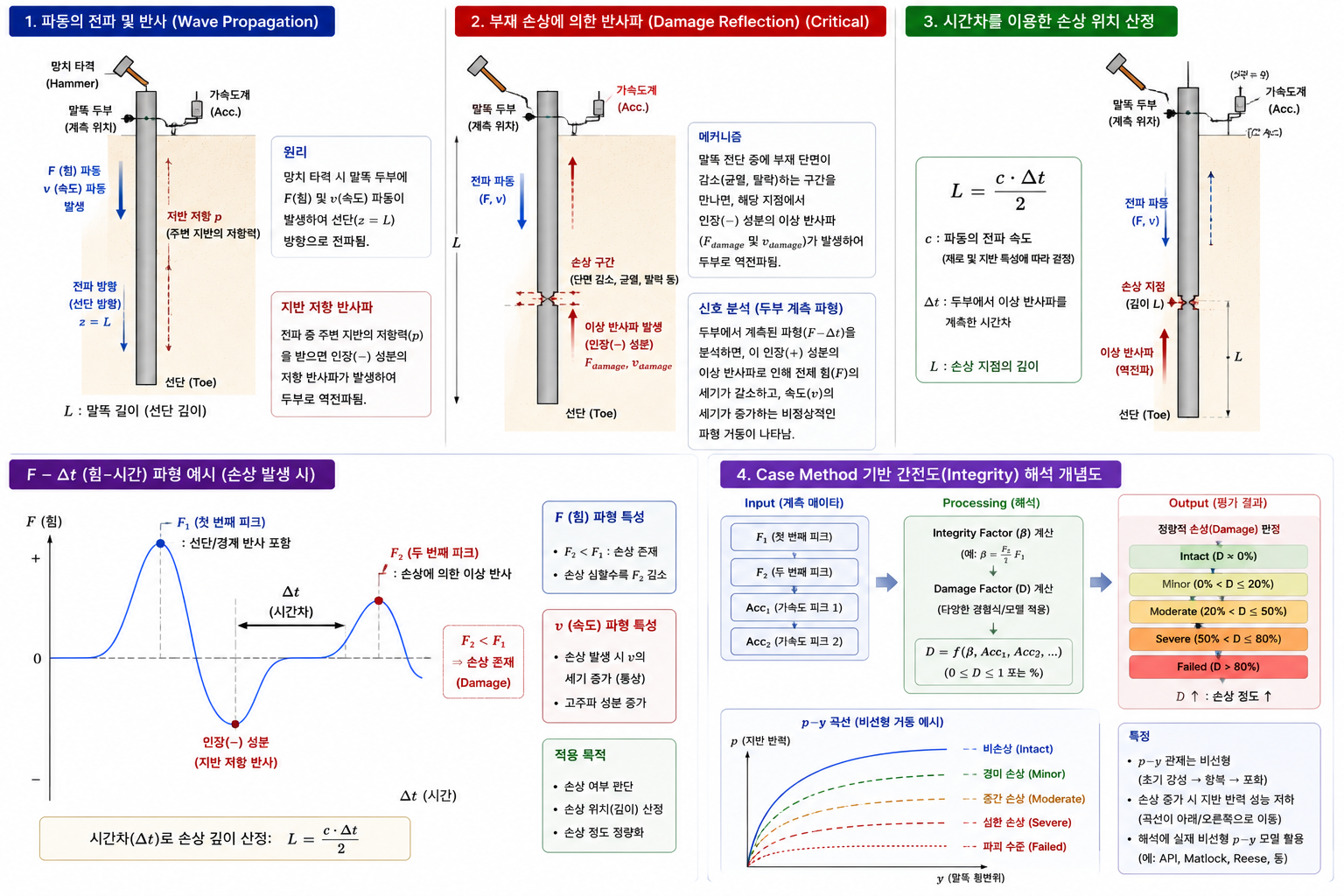

Ⅱ. 파동 이론에 근거한 PDA 손상 판단 원리

1. 파동의 전파 및 반사

• 원리: 망치 타격 시 말뚝 두부에 F(힘) 및 v(속도) 파동이 발생하여 선단(z=L) 방향으로 전파됨
• 지반 저항 반사파: 전파 중 주변 지반의 저항력(p)을 받으면 인장(-) 성분의 저항 반사파가 발생하여 두부로 역전파됨

2. 부재 손상에 의한 반사파

• 메커니즘: 말뚝 전단 중에 부재 단면이 감소(균열, 탈락)하는 구간을 만나면, 해당 지점에서 인장(-) 성분의 이상 반사파(Fdamage 및 vdamage)가 발생하여 두부로 역전파됨
• 신호 분석: 두부에서 계측된 파형(F - △ t)을 분석하면, 이 인장(+) 성분의 이상 반사파로 인해 전체 힘(F)의 세기가 감소하고 속도(v)의 세기가 증가하는 비정상적인 파형 거동이 나타남

3. 시간차를 이용한 손상 위치 산정: 두부에서 이상 반사파를 계측한 시간차(Delta t)를 이용하여 손상 지점의 깊이(L) 산정

                                                     L = (c x △t)/ 2 (c: 파동의 전파 속도)

---

Ⅲ. 파형 분석을 통한 말뚝 손상 판단 방법

1. 파형 분석법 : 시간(t)에 따른 힘(F)과 속도(v) 파형의 대조를 통해 실시간으로 손상 유무 판별

• (1) 정상 파형: F와 v가 서로 대칭적으로 전파되며, 지반 저항 및 선단 도달 시간에 맞춰 매끄러운 곡선을 형성함
• (2) 손상 파형: 전파 중 특정 깊이에서 F가 급격히 감소하고 v가 급격히 증가하는 비정상적인 변화 포착
                        (특히 2L/c 시간 이전에 발생 시 심각)

2. Case Method 지표 분석

• (1) 손상도 지수 (β factor): 손상에 의한 이상 반사파의 크기를 정량화한 지표
                                            β = F2 / F1 (정상 파형에서는 1에 가까우나, 손상 시 β < 1로 급감)
• (2) 손상 분류: β factor 크기에 따라 손상도를 정량적으로 분류
                        (예: β ≥ 0.9 - Intact, 0.7 ≤ β < 0.9 - Light Damage, β < 0.7 - Failed 등)

---

Ⅳ. 현장 적용 시 고려사항 및 기술사적 유의사항

1. Effective Length (Le) 고려

• 위험 요소: p-y 해석 시 근입 깊이(L)가 수평 영향권(Le)보다 길더라도 지지력이 증가하지 않음 → 단말뚝(L < Le)의 경우 지지력이 과대평가될 수 있음
• 보정: 단말뚝 구간에 대해서는 p-y 곡선의 반력 계수(kh)를 저감시키는 보정 필수 (Broms 이론 병행 검토)

2. 반복 하중(Cyclic Loading) 및 액상화 영향

• Cyclic p-y 곡선: 반복 하중 시 강도 감소(Cr 보정) 및 영구 변위 증가를 반영한 Cyclic p-y 곡선 선정
• 액상화 위험 지반에서는 지반 반력 계수가 급격히 감소하므로 비선형 해석을 통해 수평 파괴 안정성을 엄격히 검증해야 함

---

Ⅴ. 실무 적용 사례 및 비교 분석

구분	모래 지반	점토 지반	비고
적용 p-y	Reese 등의 p-y	Matlock 등의 p-y	비선형 모델
강성 변화 (kh)	깊이(z)에 비례 증가	일정하게 상수 적용	모래 지반은 (nh x z)/D
반복 하중 영향	영향 비교적 작음 (Cyclic ≒ Static)	영향 매우 큼 (Cr 보정 필수)	점토의 강도 감소 우려
Expert View	단기 하중 시 유리 (Hpa 크다)	장기 크리프 변위 고려 필요	두부 고정 조건 활용 필수

---

Ⅵ. 결론: 기술사적 제언 및 향후 전망

1. 얕은 기초 설계는 단순히 지지력 수식에 대입하는 과정이 아니다. 지반 조사(SPT/CPT) → 이론식 산정 → 현장 검증(PLT)으로 이어지는 통합 프로세스가 확립되어야 함
2. 최근 대형화·고층화되는 구조물 특성상, 지지력보다는 부등 침하가 구조물 안전을 지배하는 경우가 많다. 따라서 한계상태설계법(LSD) 도입을 통해 지지력과 침하량을 확률론적으로 동시 검토하는 패러다임 변화 필요
3. 준공 후에도 지하수위 변동이나 인접 굴착 공사로 인해 얕은 기초의 지지력이 변화할 수 있다. 하중 계측 및 자동화 침하 계측을 통해 생애주기적 지반 안전 관리(LCC 관리) 체계를 구축하는 것이 기술사로서의 핵심 역할
