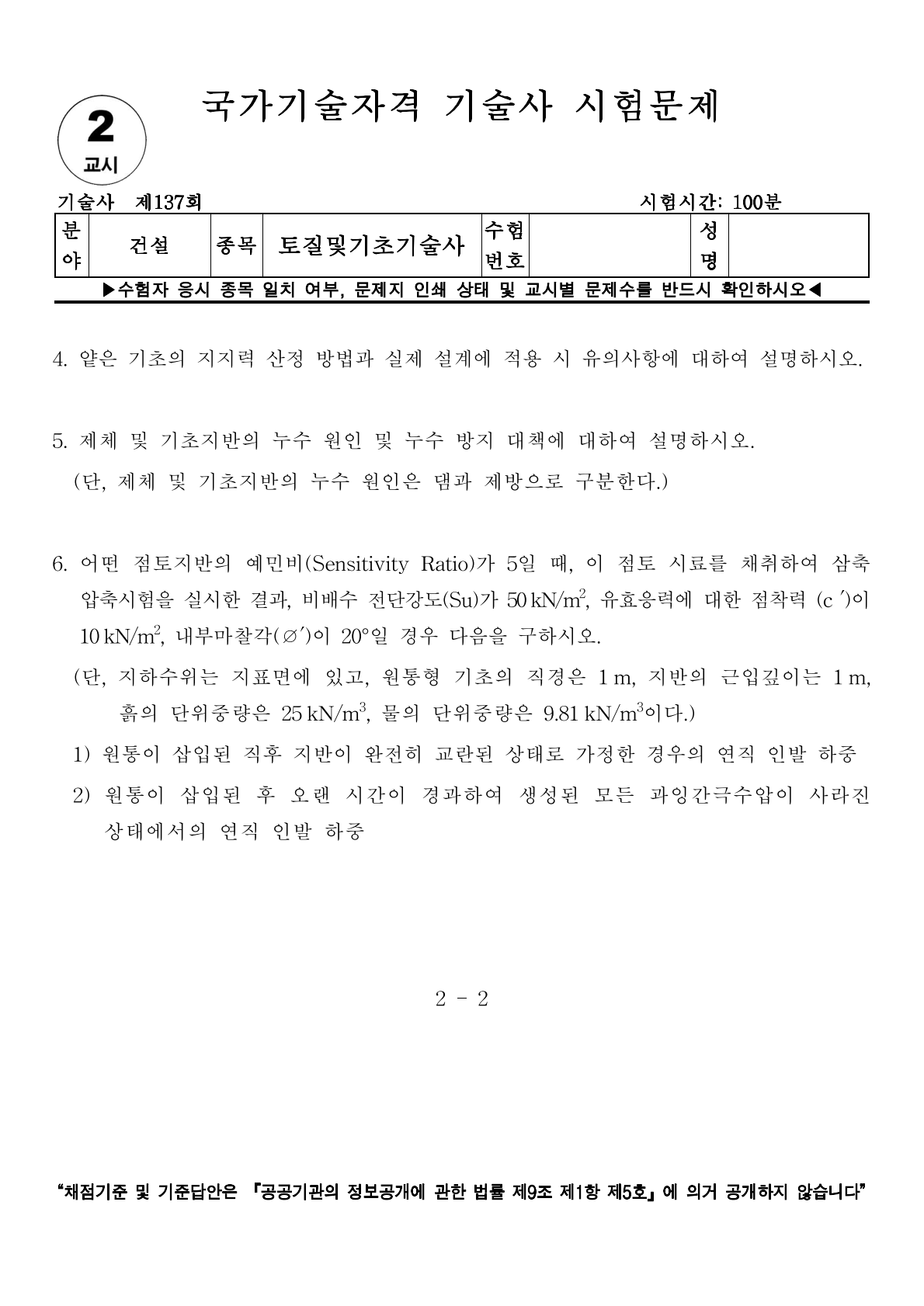

[토질 및 기초 기술사] 137회 2교시 기출문제 6번



Ⅰ. 개요

1. 점토 지반에 근입된 원통형 기초에 연직 인발 하중(Pu) 작용 시, 저항력은 기초 측면과 지반 사이의 전단 저항력(τ)과 기초 하부의 선단 지지력(Qb, 인발 시는 대기압/흡착력)의 합으로 구성되나, 본 문제에서는 측면 저항력이 지배적이라 가정한다
2. 기초 삽입 직후는 지반이 완전 교란되어 강성이 급감하는 비배수 상태이나, 오랜 시간 경과 후는 과잉간극수압이 소산되어 지반 강성이 회복되고 유효 응력 지배를 받는 배수 상태가 된다
3. 본 답안에서는 제시된 예민비(St)와 전단 정수(Su, c', Φ')를 활용하여, 시간 경과에 따른 두 가지 극한 상태(완전 교란 비배수 vs 유효응력 배수)에서의 인발 하중을 비교 산정하고 실무적 시사점을 도출하고자 한다

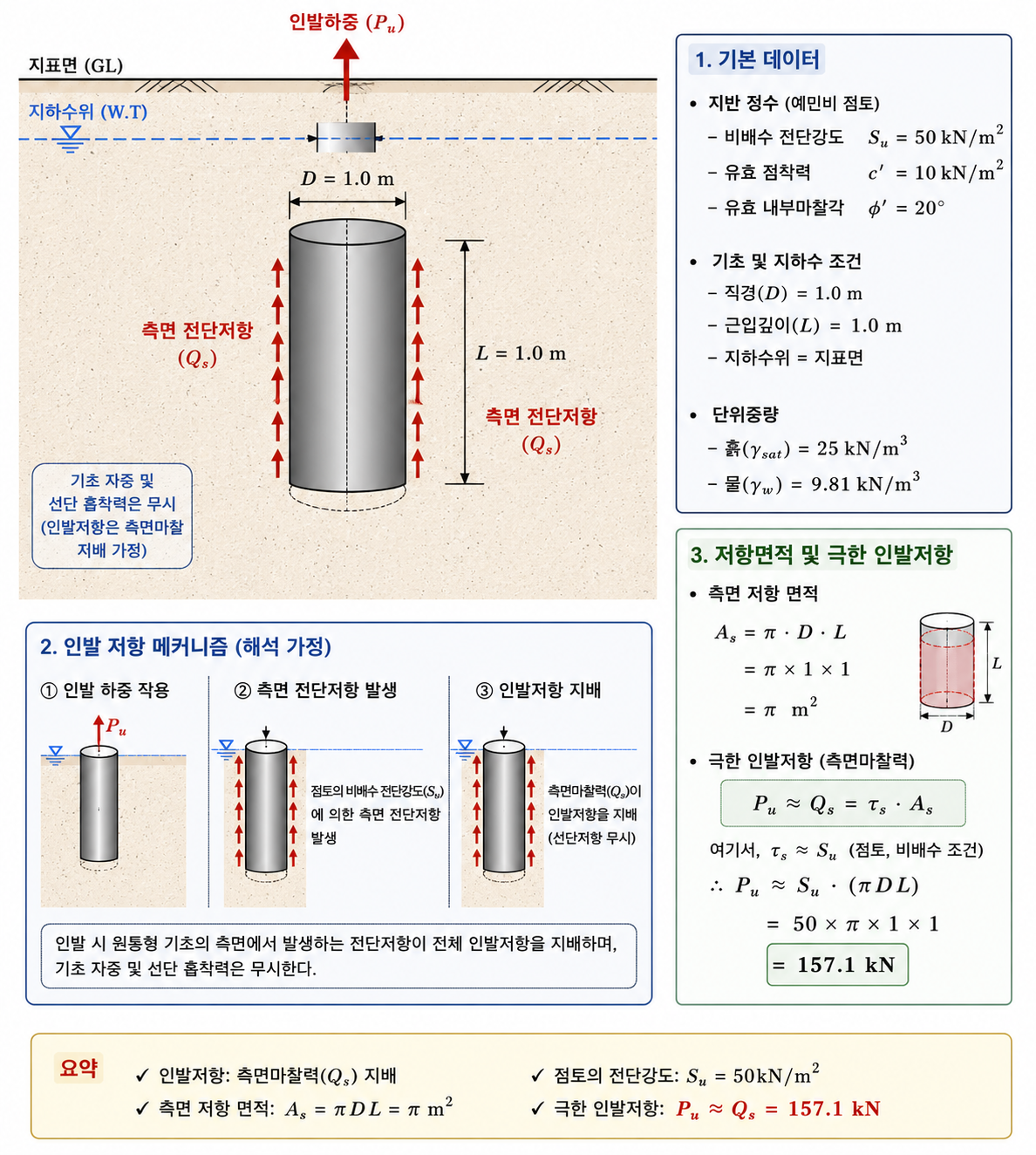

Ⅱ. 기본 데이터 및 산정 가정

1. 제시된 데이터 정리

• 지반 정수: 예민비(St) = 5, 비배수 전단강도(Su) = 50kN/m², 유효 점착력(c') = 10kN/m², 유효 내부마찰각(Φ') = 20˚
• 기초 및 지하수 조건: 직경(D) = 1m, 근입깊이(L) = 1m, 지하수위 = 지표면
• 단위중량: 흙(γsat) = 25kN/m³, 물(γw) = 9.81kN/m³

2. 산정 및 해석 가정

• 인발 저항 메커니즘: 측면 전단 저항력이 지배적이며, 기초 자중 및 하부 흡착력은 무시한다. (P≒ Qs)
• 저항 면적 (As): 원통형 기초 측면 면적 = π x D x L = π x 1 x 1 = π m²

---

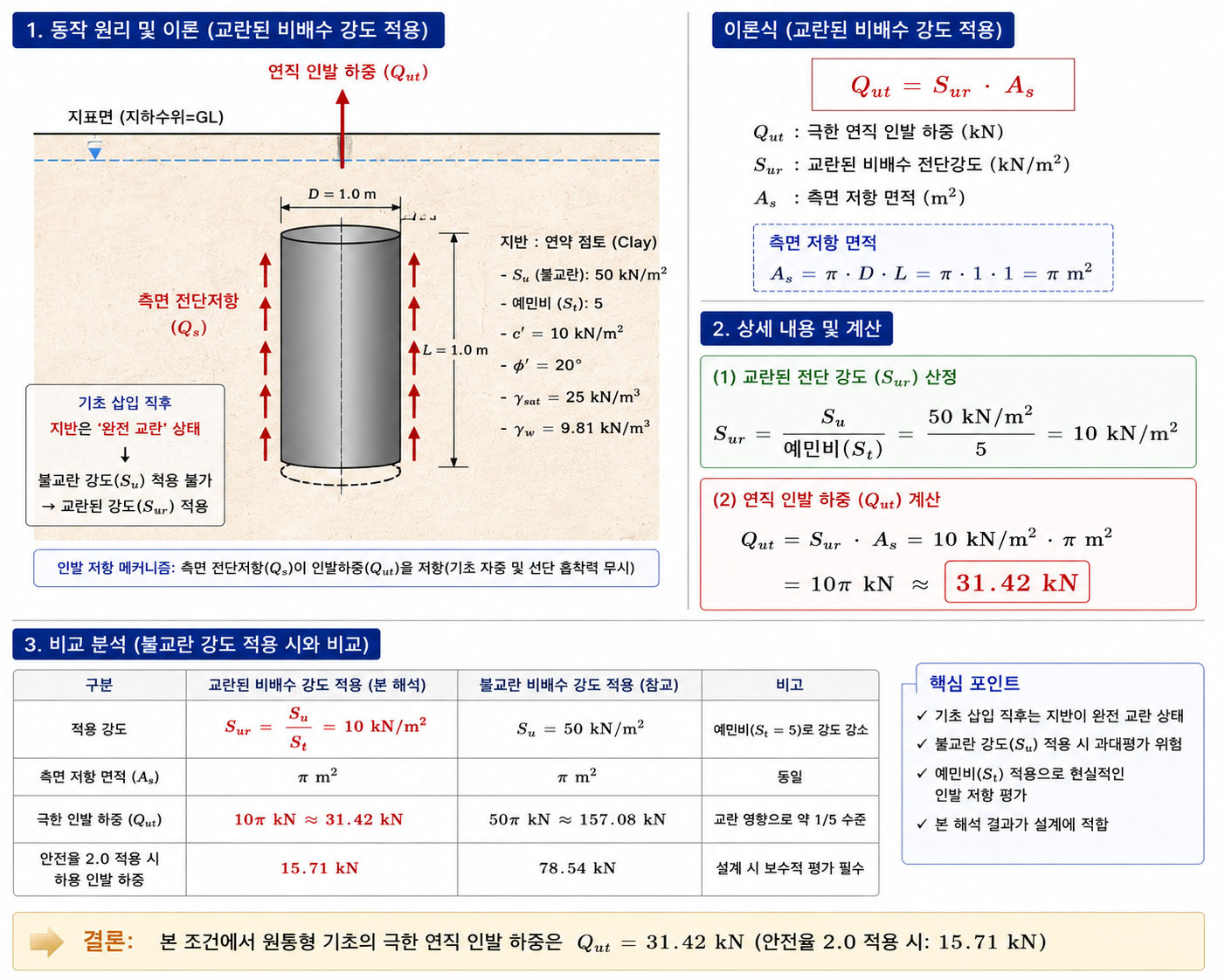

Ⅲ. (문제1) 완전히 교란된 지반의 연직 인발 하중 (Qut) 산정

1. 동작 원리 및 이론 (교란된 비배수 강도 적용)

• 기초 삽입 직후는 지반이 완전 교란된 상태이므로, 불교란 비배수 전단강도(Su)가 아닌 예민비($S_t$)에 의해 급감한 교란된 비배수 전단강도(Sur) 적용

2. 상세 내용 및 비교 분석



(1) 교란된 전단 강도 (Sur) 산정

(2) 연직 인발 하중 (Qut) 계산

---

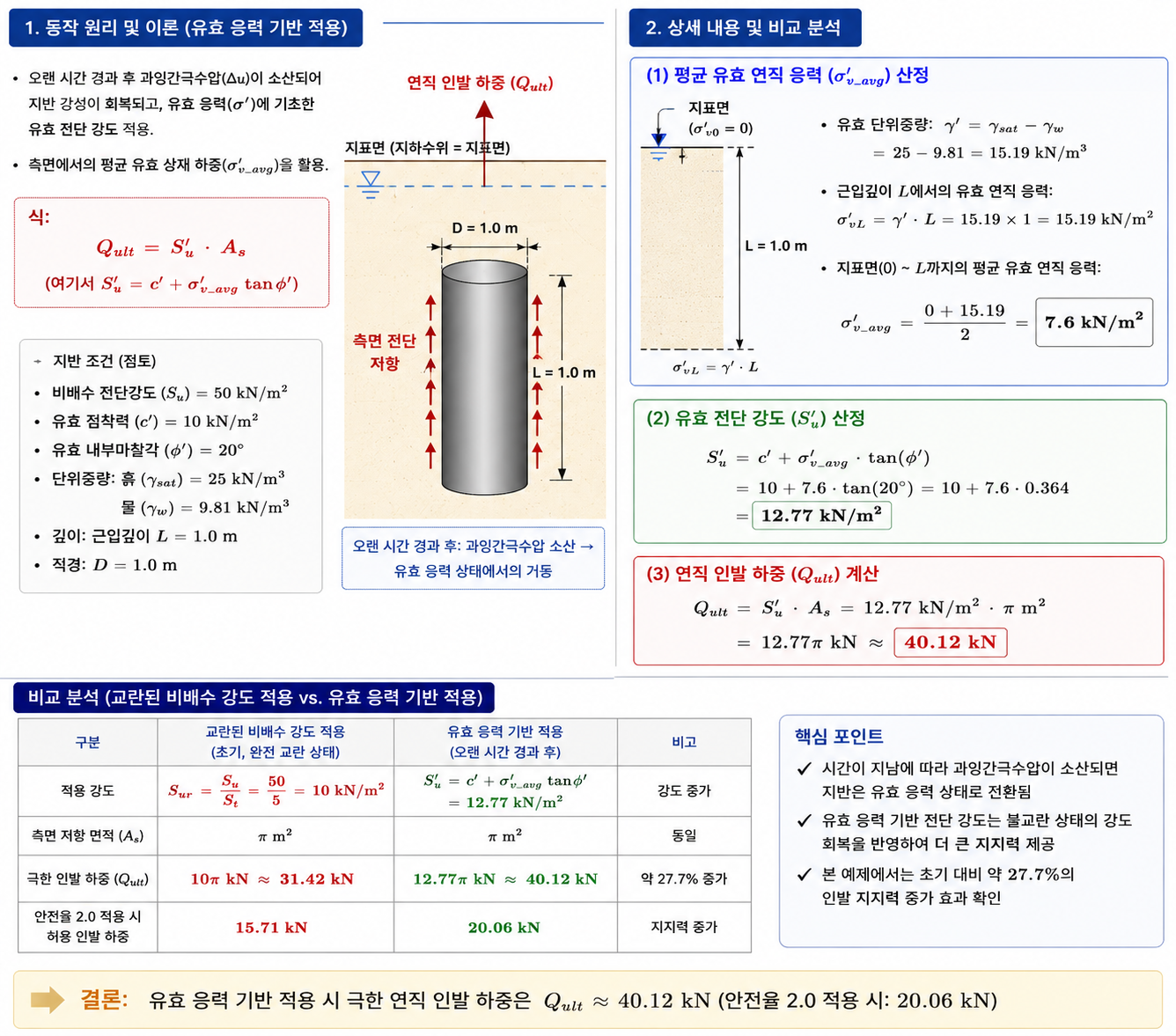

Ⅳ. (문제2) 오랜 시간 경과 후 과잉간극수압 소산 상태의 인발 하중 (Qult) 산정

1. 동작 원리 및 이론 (유효 응력 기반 적용)

• 오랜 시간 경과 후는 과잉간극수압($\Delta u$)이 완전히 소산되어 지반 강성이 회복되고, 유효 응력($\sigma'$)에 기초한 유효 전단 강도를 적용한다. 측면에서의 평균 유효 상재 하중($\sigma'_{v\_avg}$)을 활용한다.

2. 상세 내용 및 비교 분석

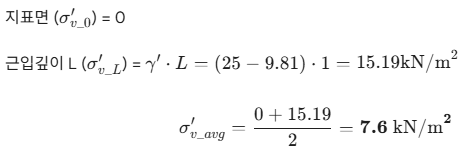

(1) 평균 유효 연직 응력 (σ'v avg) 산정: 지하수위가 지표면에 있으므로 γ' = γsat - γw를 적용

(2) 유효 전단 강도 (S'u) 산정

(3) 연직 인발 하중 (Qult) 계산

---

Ⅴ. 핵심 차별화: 두 극한 상태의 비교 및 시사점

구분	(1) 완전 교란 상태 (삽입 직후)	(2) 과잉간극수압 소산 상태 (장기)	비고 (비교 분석)
적용 강도	교란 비배수 강도 (Sur = 10kPa)	유효 전단 강도 (S'u ≒ 12.77kPa)	장기 상태 약 27% 강도 회복
인발 하중	Qut ≒ 31.42kN	Qult ≒ 40.12kN	강재 자중 및 하부 흡착력 무시 시
지배 매커니즘	예민비(St)에 의한 교란 효과	유효 응력(σ') 및 곡률(Φ') 효과	예민비가 클수록 교란 직후 위험
Expert View	시공 중 안전율 저하 위험 (Pu 급감)	장기적 사용성 및 내진 성능 향상	Observational Method 필수

• 시사점: 예민비가 높은 점토 지반(St=5)에서 기초 시공 시, 완전 교란된 직후의 연직 인발 저항력이 장기 저항력 대비 현저히 낮음이 확인되므로 시공 중 가설재의 인발 안정성 확보를 위한 보수적인 설계 및 계측 기반 위험 관리가 필수적

Ⅵ. 결론

1. 점토 지반 내 기초 설계는 단순히 장기 상태의 유효응력 해석(Qult)에만 의존해서는 안 된다. 본 문제와 같이 예민비에 따른 시공 중 완전 교란 상태(Qut)의 위험성을 정량적으로 평가하고, 두 극한 상태를 복합적으로 고려하는 통합 설계 프로세스가 확립되어야 한다
2. 최근 대형화·고층화되는 구조물 특성상, 지지력보다는 부등 침하가 구조물 안전을 지배하는 경우가 많다. 따라서 한계상태설계법(LSD) 도입을 통해 지지력과 침하량을 확률론적으로 동시 검토하는 패러다임 변화가 필요하다
3. 실제 시공 단계에서는 설계 전단 정수(Su, Φ') 및 지하수위 조건의 불확실성이 크다. 따라서 자동화 침하 계측 및 간극수압 계측 데이터를 기반으로 실시간 역해석을 수행하여 설계 시 가정한 시간 경과에 따른 지반 강성 회복 속도를 보정하는 데이터 기반의 실질적인 위험 관리를 수행해야 한다
