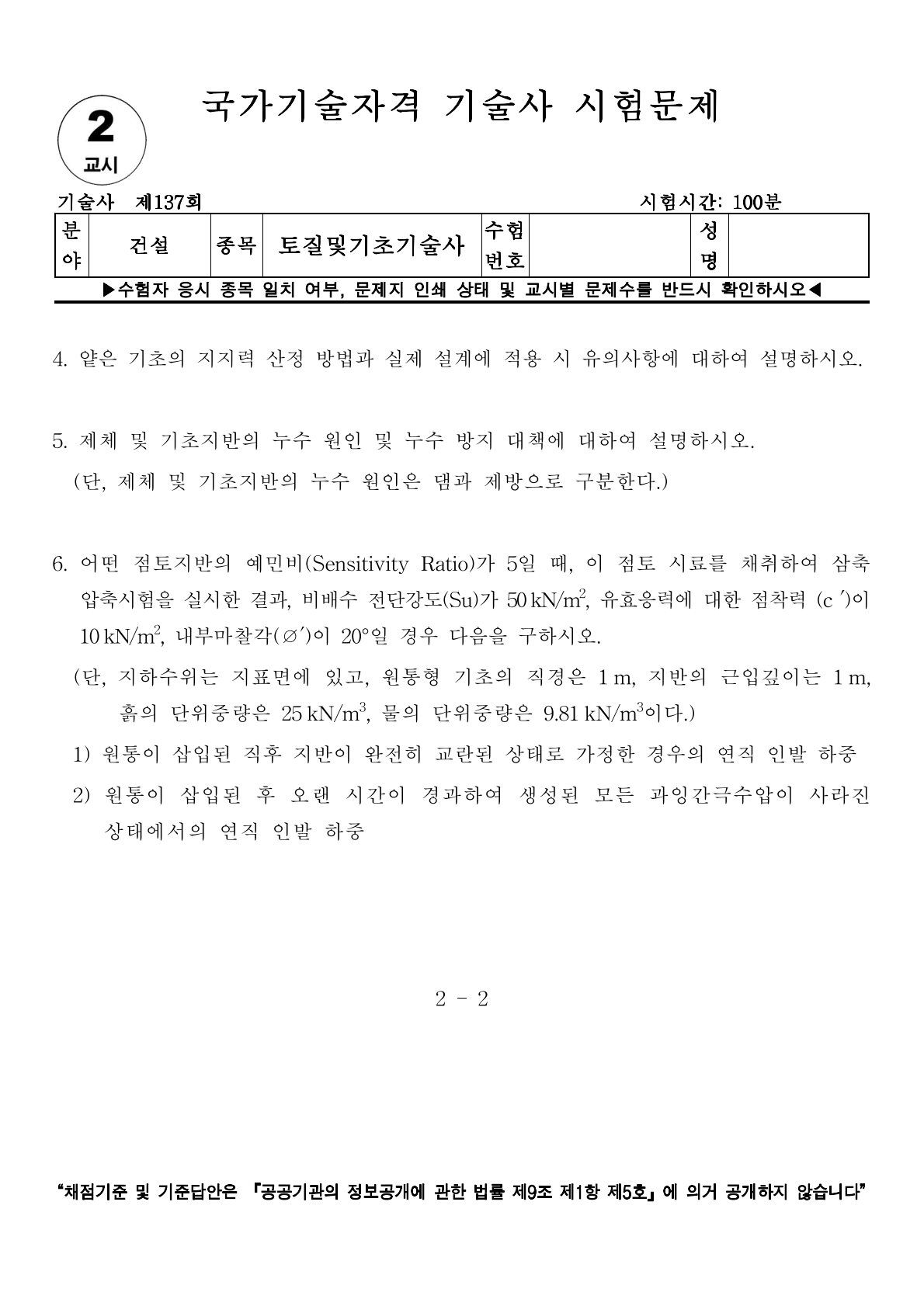

[토질 및 기초 기술사] 137회 2교시 기출문제 4번

4. 얕은 기초의 지지력 산정 방법과 실제 설계에 적용 시 유의사항에 대하여 설명하시오.



Ⅰ. 개요

1. 얕은 기초는 상부 하중을 지중 응력 확산 원리를 통해 지층에 직접 전달하는 기초 형식으로, 지지력 확보(안전성)와 허용 침하량 관리(사용성)가 설계의 핵심이다
2. 지지력 산정은 지반 물성(c, Φ)의 불확실성, 지하수위 변화, 하중의 편심 및 경사 등 다양한 변수가 작용하므로 이론적 해법과 현장 시험 결과를 상호 보완적으로 활용해야 한다
3. 본 답안에서는 Terzaghi 및 Meyerhof 등의 이론적 산정식과 PLT 등 원위치 시험법을 정리하고, 실무 설계 시 간과하기 쉬운 보정 및 구조적 유의사항에 대해 기술사적 관점에서 제언하고자 한다

Ⅱ. 얕은 기초의 지지력 산정 방법

1. 이론적 해석 방법

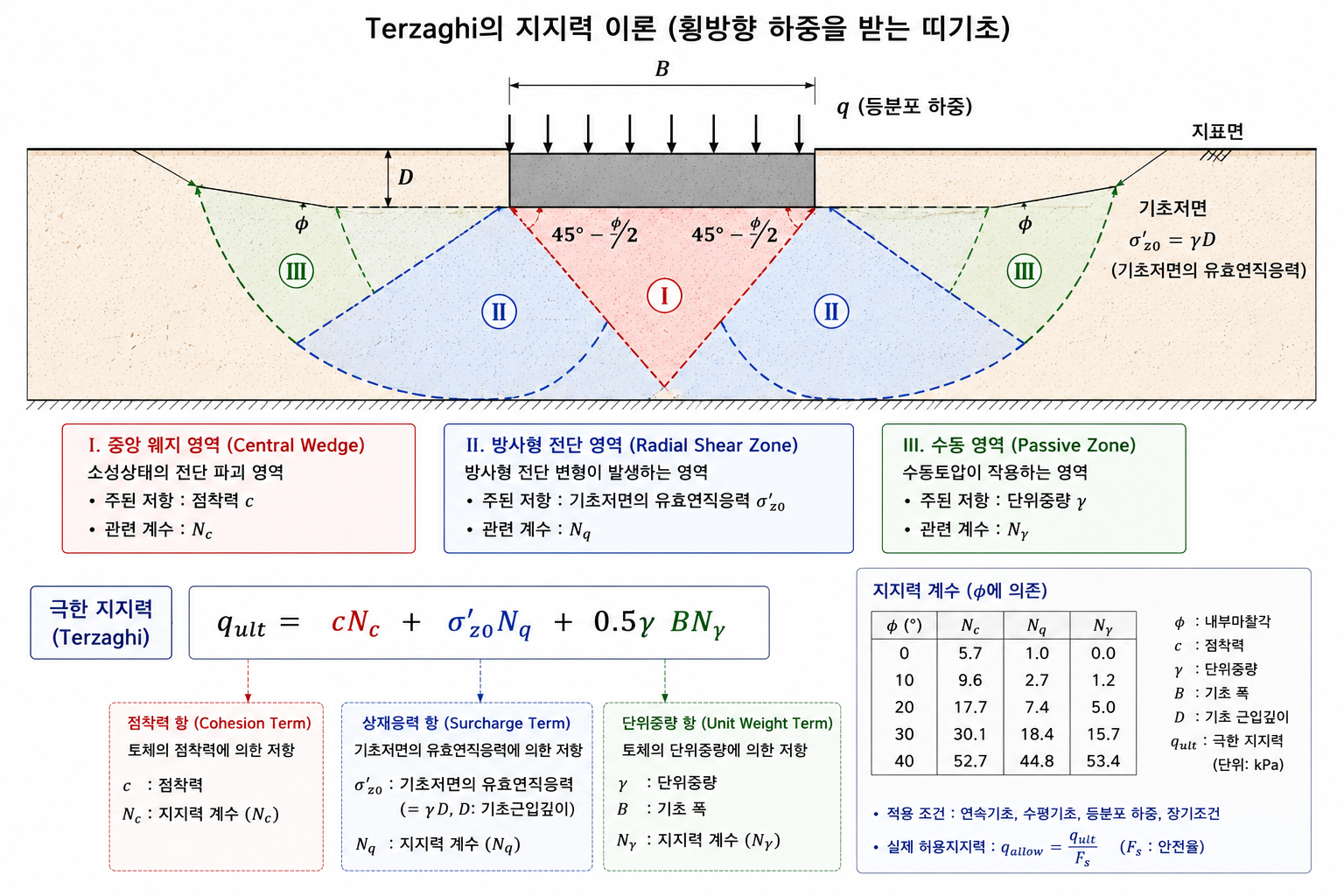

• Terzaghi 기본 공식

• Meyerhof 보정 공식: 기초의 형상(s), 근입 깊이(d), 하중 경사(i)를 계수화하여 범용성 확보
• 파괴 형태의 구분: 지반 강성에 따라 전반 전단 파괴(조밀 지반)와 국부/관입 전단 파괴(느슨 지반)를 구분하여 지지력 계수를 보정함

2. 원위치 시험 및 경험적 방법

• 평판재하시험 (PLT): 재하판(30cm/40cm)을 통해 하중-침하 곡선(P-S 곡선)을 도출 (Scale Effect 유의)
• 표준관입시험 (SPT): N치와의 상관성을 이용한 추정식(qa ≒ 10N 등) 활용 (사질토 지반의 간편 설계에 주로 이용됨)

---

Ⅲ. 실제 설계 시 핵심 유의사항 및 보정 대책

1. 지하수위 영향에 따른 지지력 저감

지하수위가 기초 저면 인근에 존재할 경우, 유효 단위중량(γ') 적용으로 인해 지지력이 약 50%까지 급감할 수 있음

• 보정: 수위 위치(dw)에 따라 γt와 γsub를 가중 평균하여 산정식에 반영

2. 하중의 편심 및 경사 보정

구조물의 편심 하중은 유효 재하 면적을 감소시켜 지반 내 응력 불균형을 초래함

• 유효 폭 개념 (B' = B - 2e): 설계 시 실제 폭 대신 유효 폭을 대입하여 지지력 산정
• Sliding 안정성: 하중 경사가 심할 경우 전단 지지력 저하와 더불어 기초 저면의 활동 안정성 검토 병행 필수

3. 상부 하부 지층의 층상 구조 고려

단단한 층 위에 얕은 기초를 설계하더라도, 영향 범위 내에 하부 연약층이 존재할 경우 관입 파괴 가능성 검토

• 지보 영역 내 응력 확산각(2:1 분산법 등)을 고려하여 하부층에 전달되는 응력이 하부층의 허용 지지력을 초과하지 않도록 검증

---

Ⅳ. 실무 적용 사례 및 비교 분석

구분	이론식 기반 설계	현장 시험(PLT) 기반 설계
장점	다양한 변수(편심, 경사) 수식화 가능	실제 현장 지반의 강성을 직접 확인
단점	지반 정수(c, Φ) 산정 오차 시 결과 왜곡	Scale Effect로 인한 심부 지반 특성 무시
실무 적용	대형 기초, 경사/편심 하중 지배 시	소형 기초, 균질한 사질토 지반 시
연계 방안	이론식으로 선 설계 후, 현장 PLT로 지지력 확인 및 Feed-back 수행

---

Ⅴ. 결론: 기술사적 제언 및 향후 전망

1. 얕은 기초 설계는 단순히 지지력 수식에 대입하는 과정이 아니다. 지반 조사(SPT/CPT) → 이론식 산정 → 현장 검증(PLT)으로 이어지는 통합 프로세스가 확립되어야 한다
2. 최근 대형화·고층화되는 구조물 특성상, 지지력보다는 부등 침하가 구조물 안전을 지배하는 경우가 많다. 따라서 한계상태설계법(LSD) 도입을 통해 지지력과 침하량을 확률론적으로 동시 검토하는 패러다임 변화가 필요하다
3. 준공 후에도 지하수위 변동이나 인접 굴착 공사로 인해 얕은 기초의 지지력이 변화할 수 있다. 하중 계측 및 자동화 침하 계측을 통해 생애주기적 지반 안전 관리(LCC 관리) 체계를 구축하는 것이 기술사로서의 핵심 역할이라 판단된다
