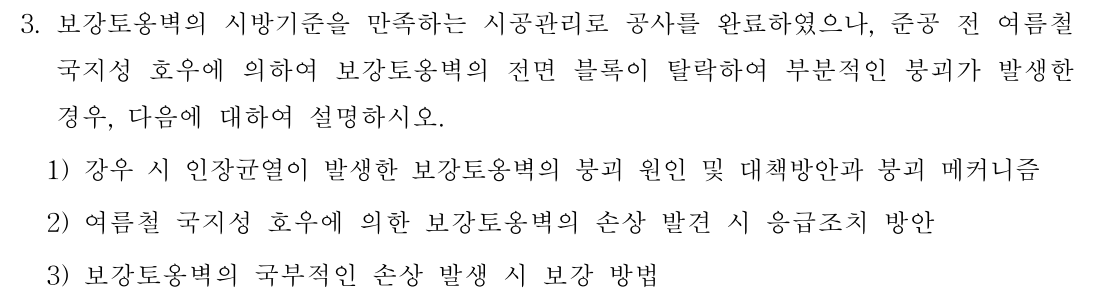

[토질 및 기초 기술사] 137회 2교시 기출문제 3번

Ⅰ. 개요

1. 보강토옹벽은 시방 기준을 만족하는 시공 관리로 준공하였으나, 준공 전 예기치 못한 여름철 국지성 호우에 의해 전면 블록 탈락 및 부분 붕괴가 발생했다. 이는 물에 의한 보강토 구조물의 구조적 안전성 상실의 전형적인 사례이다
2. 보강토옹벽은 사질토 보강재와 블록 간의 마찰력에 의존하는 구조물이므로, 호우 시 배수 불량으로 인한 과잉간극수압 및 침투압은 보강 효과를 급격히 감소시켜 붕괴로 연결된다
3. 본 답안에서는 강우 시 인장균열 발생을 동반한 보강토옹벽의 붕괴 원인 및 메커니즘을 규명하고, 손상 발견 시 즉각적인 응급조치 방안과 최종적인 국부 복구/보강 방법에 대해 기술사적 관점에서 설명하고자 한다

Ⅱ. 보강토옹벽의 응력 전달 거동 및 호우 시 붕괴 개요도

1. 정상 거동: 보강재와 사질토 간의 마찰력이 토압에 저항
2. 호우 시 거동 (붕괴 메커니즘): 우수 침투 -> 과잉간극수압(△u) 발생 → 유효응력(σ' = σ - △u) 감소 → 마찰력(τ = σ' tanΦ') 감소 → 전면 블록 측 수평압력 집중 → 블록 탈락 및 보강토 일체성 상실 (이 과정에서 천단부에 인장 균열 발생)

---

Ⅲ. (문제1) 강우 시 인장균열이 발생한 보강토옹벽의 붕괴 원인 및 대책방안

1. 붕괴 원인

• 직접 원인
  • 배수 시스템 불량: 최종 복토층 하부 배수층 폐색 또는 배수구 용량 부족으로 침출수가 원활히 빠져나가지 못함
  • 과잉간극수압 발생: 침투한 우수가 보강토 내부에서 과잉간극수압을 형성하여 보강재와 흙 간의 유효 수직 응력(σv') 및 마찰 저항력(τ) 급격히 저감
  • 침투압 작용: 물이 흐르면서 보강토 입자 및 전면 블록 방향으로 미는 힘(침투압) 작용
• 유발 원인
  • 인장균열 발생: 호우 시 지반 연약화로 천단부에 인장균열이 발생하고, 이 균열이 우수의 직접적인 유입 통로가 되어 전반적인 붕괴 가속화
  • 보강토 다짐 불량: 부분적인 다짐 부족 구간이 우수 침투에 취약하여 부분 파괴 유발

2. 대책방안

• 설계 및 시공 단계
  • 확실한 배수 시스템 구축: 최종 복토층 하부에 불투수성 층 또는 지오콤포지트 등 강력한 배수층 설치 및 충분한 용량의 배수구 및 측구 확보
  • 양질의 보강토 사용: 투수성이 좋고 소성이 낮은 사질토 보강재 사용
• 유지관리 단계 (시공 중)
  • 천단부 인장균열 즉시 Sealing: 균열 발견 즉시 점토나 토목섬유 등으로 밀봉하여 우수 유입 차단

---

Ⅳ. (문제2) 여름철 국지성 호우에 의한 손상 발견 시 응급조치 방안

1. 안전 조치

• 출입 통제 및 대피: 손상 구간 주변 인원 및 장비 즉시 대피. 안전띠 및 경고판 설치로 출입 완전 통제
• 주변 구조물 이상 유무 점검: 인접 교량, 도로 등의 추가 변위 유무 정밀 점검

2. 응급 복구

• 우수 유입 차단: 천단부 인장균열 구간 및 손상된 블록 배면 부위에 대형 비닐 시트, 지오멤브레인 등을 포설하여 우수의 추가 침투를 즉각적으로 차단
• 배수 유도: 유입된 물을 신속히 빼내기 위해 손상 구간 하부에 임시 배수구(펌프 등) 설치
• 변위 모니터링: 천단 침하 및 전면 변위를 실시간으로 측정하여 추가 붕괴 징후 감지

---

Ⅴ. (문제3) 보강토옹벽의 국부적인 손상 발생 시 보강 방법

1. 국부적 복구 및 보강

• 손상 부위 해체 및 재시공: 탈락된 블록 및 주변 연약화된 보강토 구간을 정밀 해체하고, 양질의 토사로 다짐하여 블록 재시공
• 배수 시스템 보강 (필수): 해체 구간 배면에 토목섬유 필터를 포함한 새로운 배수층(쇄석 등)을 설치하여 침출수 소산 시간 단축
• 추가 지보 설치 (필요시): 해체 구간 보강재 정착 길이 부족 시 추가 록볼트 또는 마찰형 보강재 삽입

2. 전체적 보강 대책

• Reverse Analysis: 계측 데이터를 기반으로 호우 시 실제 유효응력 감소율을 역해석하여 설계 OCR 및 안전율(Fs) 재평가
• 지반 개량 및 차수벽 설치: 옹벽 배면 전체적인 지반 개량(그라우팅) 또는 상부에 불투수 차수벽 설치

Ⅵ. 결론 (기술자적 제언)

- 보강토옹벽은 물에 매우 예민한 구조물이다. 기술사는 다음과 같은 공학적 대응을 수행해야 한다

• 첫째, 설계 초기 단계에서는 표준 CS 적용의 한계를 명확히 인지하고, 물에 대한 설계 안전율을 보수적으로 산정하여 확실한 배수 시스템을 기본 설계에 반영할 것
• 둘째, 호우 시 천단부 인장균열 발견은 붕괴의 전조이므로 즉각적인 씰링 및 응급조치를 통해 우수 유입을 차단하는 시공 중 위험 관리를 수행해야 함
• 셋째, 국부 복구 단계에서는 단순히 부재를 무조건 증대시키기보다, 역해석을 통해 가장 취약한 접합부 및 배수 성능에 대한 확실한 기계적 보강과 필터재 설치를 병행하여 재발을 방지해야 한다
