[토질 및 기초 기술사] 137회 2교시 기출문제 2번

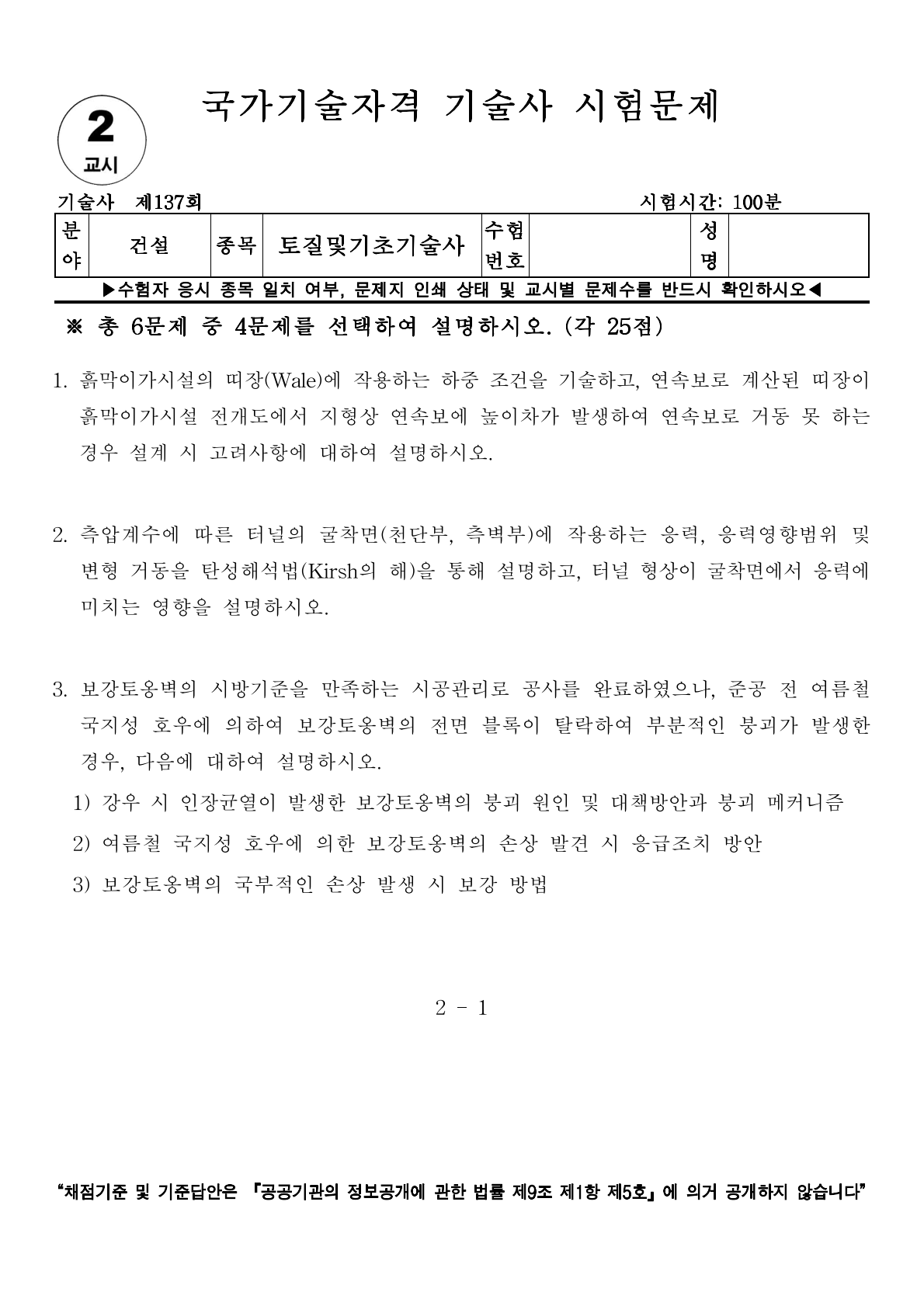

2. 측압계수에 따른 터널의 굴착면(천단부, 측벽부)에 작용하는 응력, 응력영향범위 및 변형 거동을 탄성해석법(Kirsh의 해)을 통해 설명하고, 터널 형상이 굴착면에서 응력에 미치는 영향을 설명하시오.

터널 굴착은 초기 지반 응력 상태를 교란시켜 터널 주변 지반의 응력 재분배를 유발한다. 이로 인해 터널 굴착면 인근에서는 응력 집중 및 이완 현상이 발생하여 지반의 변형 및 파괴를 초래할 수 있다
Kirsh의 해는 균질, 등방, 선형 탄성 무한 지반 내에 원형 공동이 존재할 때의 응력 및 변형률을 정의하는 이론적 해이며, 비록 실제 지반은 비탄성, 이방성이나, Kirsh의 해는 터널 주변 응력 및 변형 거동의 기본적인 경향성을 파악하고 정성적인 평가를 수행하는 데 매우 유용한 기초 자료로 활용된다
터널 주변의 응력 거동은 초기 수직 응력(σv0)에 대한 초기 수평 응력(σh0)의 비율인 측압계수(K0)와 터널의 단면 형상에 절대적으로 지배된다

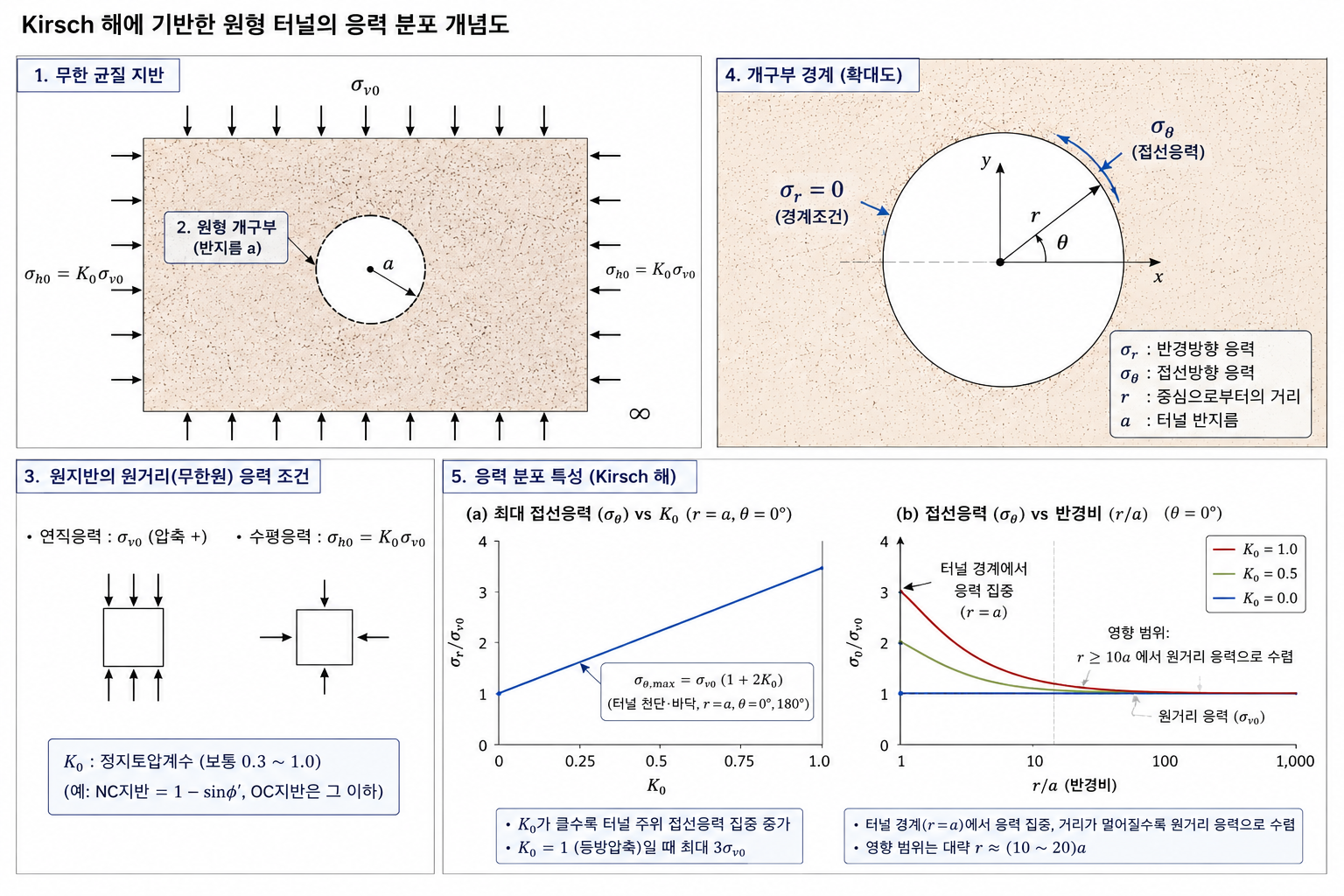

Kirsh의 해(σr = 0 at r=a)를 통해 터널 천단(θ=0) 및 측벽(θ=Φ/2)의 전접선 응력(σθ)을 산정하여 비교 (수직 하중 σv0 지배 가정)

측압계수 (K0)	① K0=1 (등방 압축)	② K0<1 (일반 지반, K0≈0.5)	③ K0>1 (고수평 응력 지반)
굴착면 작용 응력
천단(θ=0$):	(응력 집중)
측벽(θ=π/2):	(응력 집중)
응력영향범위	- 영향 범위가 모든 방향에서 가장 대칭적이고 균일함 - 대략 1.5 ~ 2.0D 범위까지 유의미한 영향 발생	- 측벽부의 응력 집중도가 가장 크고, 영향 범위도 측벽 방향으로 가장 넓게 분포 - 천단부는 인장 이완 영역이 형성되어 영향 범위가 상대적으로 작으나 낙반 위험 높음	- 천단부의 응력 집중도가 가장 크고, 영향 범위도 천단 방향으로 가장 넓게 분포 - 측벽부는 이완 영역 형성
변형 거동	- 모든 방향에서 균일한 반경 방향 침하 발생 - 터널 단면이 대칭적으로 수축	- 측벽부의 큰 수평 압축 응력으로 인해 측벽 내공 변위가 지배적 - 천단부는 인장 및 이완으로 인해 상대적으로 작은 침하 발생. (낙반 주의)	- 천단부의 큰 수평 압축 응력으로 인해 천단 변위가 지배적 - 측벽부는 이완 영역 형성

Kirsh의 해는 원형 단면에 국한되나, 터널 형상의 비대칭성은 응력 집중 계수를 증폭시켜 지반 파괴 위험을 높임

원형 단면 vs 비원형 단면
- 원형 단면: 가장 대칭적이며 모서리가 없어 응력 집중이 고루 분산됨. Kirsh 해에 따른 이론적 응력 거동에 가장 근접함
  (굴착 효율 및 지보 안정성에 유리)
- 비원형 단면: 모서리(Corner)나 곡률 반경이 작은 구간에서 응력 집중 계수가 기하급수적으로 증가함
주요 비원형 단면의 영향
- 마제형 단면: 천단부 곡률은 원형과 유사하나 측벽 및 바닥부 곡률이 급변하여 어깨부 및 하치부에서 심각한 응력 집중 발생
- 직사각형 단면: 4개의 날카로운 모서리에서 극심한 응력 집중이 발생하여 구조적 불안정성 증대 (일반적인 터널에서는 기피)
형상 최적화의 기술사적 의미
- 최적 형상 선정: 지반의 K0 상태와 주 하중 방향을 고려하여, 곡률 반경(R)을 가능한 크게 하고 모서리를 라운딩 처리하여 응력 집중을 완화시키는 형상 최적화 필수 (예: 고수평 응력 지반(K0>1)에서는 천단 아치를 높인 횡장형 터널 선정)

현장 계측 기반 Observational Method 적용
- 설계 단계의 Kirsh 해 예측치는 지반의 불균질성을 고려하지 못하므로, 시공 중 천단 침하 및 내공 변위 계측 결과를 실시간 분석하여 설계 K0 값 및 응력 상태를 역해석으로 보정
지보 최적화 및 강성 조정:
- Squeezing 발생 구간 (K0 ≠ 1): 응력이 집중되는 측벽(K0<1)이나 천단(K0>1)에 고강성 숏크리트 및 가축성 록볼트를 집중 배치
- 형상 취약 구간: 곡률 급변부(어깨, 하치)에 대한 보강 그라우팅 또는 강지보재 추가 설치

- Kirsh의 해는 복잡한 터널 주변 지반 거동을 이해하는 가장 기초적이면서도 강력한 이론적 도구이다. 기술사는 다음과 같은 공학적 대응을 수행해야 한다

첫째, 설계 초기 단계에서는 단순 공식 대입보다 대상 지반의 측압계수(K0) 상태를 PS 검층 및 다운홀 시험 등으로 정확히 파악하여, Kirsh의 해를 기반으로 한 응력 집중 및 인장 영역을 보수적으로 예측할 것
둘째, 터널 형상은 '지보 안정성'과 '굴착 효율'을 담보하는 핵심 요소이므로, 지반의 K0 상태와 조화되는 곡률 반경 최적화 설계를 수행하고 곡률 급변부에 대한 특별 보강 대책을 수립할 것
셋째, 실제 시공 단계에서는 이론값의 한계를 명확히 인지하고, 자동화 계측 데이터를 기반으로 초기 응력 상태(K0)를 역해석으로 보정함으로써, 데이터 기반의 실질적인 위험 관리를 수행해야 한다
