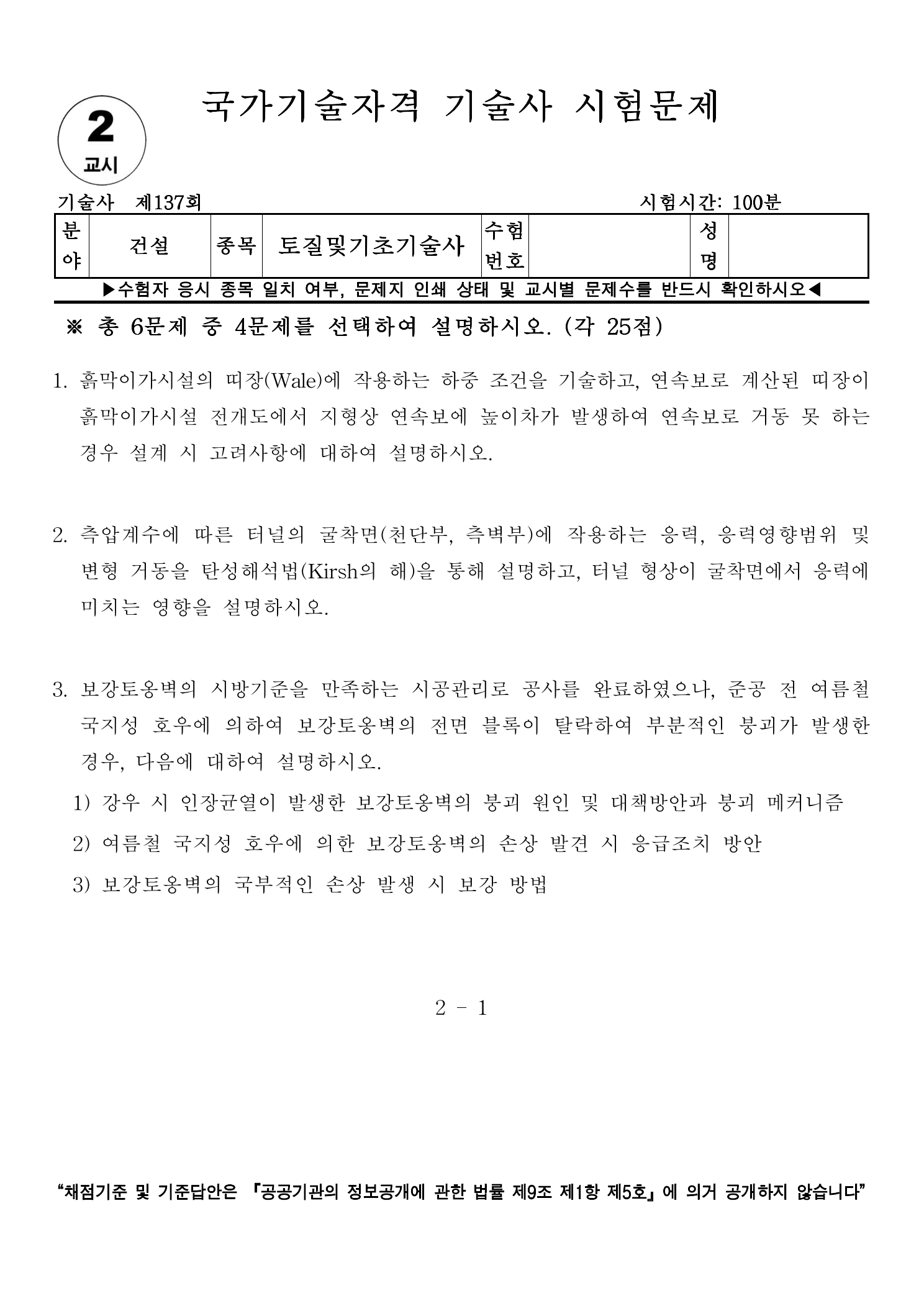

[토질 및 기초 기술사] 137회 2교시 기출문제 1번

1. 흙막이가시설의 띠장(Wale)에 작용하는 하중 조건을 기술하고, 연속보로 계산된 띠장이 흙막이가시설 전개도에서 지형상 연속보에 높이차가 발생하여 연속보로 거동 못 하는 경우 설계 시 고려사항에 대하여 설명하시오.



Ⅰ. 개요

1. 띠장은 흙막이 가시설 벽체(Sheet Pile, H-Pile 등)가 지반으로부터 받는 수평 토압을 일차적으로 받아 수평 버팀대(Strut) 또는 어스앵커(Earth Anchor) 등 주 지보재로 전달하는 1차 수평 지보 부재이다
2. 띠장 설계 시 일반적으로 띠장은 주 지보재를 지점으로 하는 연속보로 가정하여 휨모멘트 및 전단력을 산정하며 이는 휨모멘트 재분배 효과를 기대할 수 있어 비교적 경제적 설계가 가능하다
3. 경사진 지형이나 복잡한 지층 구조 등으로 인해 띠장의 높이차가 발생하면, 띠장의 연속성이 단절되어 설계 시 가정한 연속보 거동이 불가능해지며, 이 경우 특정 지점에 응력이 집중되어 지보재 파괴로 이어질 수 있으므로 구조적 안전성에 대한 기술사적 검토가 필수적이다
4. 본 답안에서는 띠장에 작용하는 기본 하중 조건을 기술하고, 높이차 발생 시 연속보로 거동 못 하는 경우에 대한 설계 시 구조적, 시공적 고려사항 및 보강 방안에 대해 설명하고자 한다

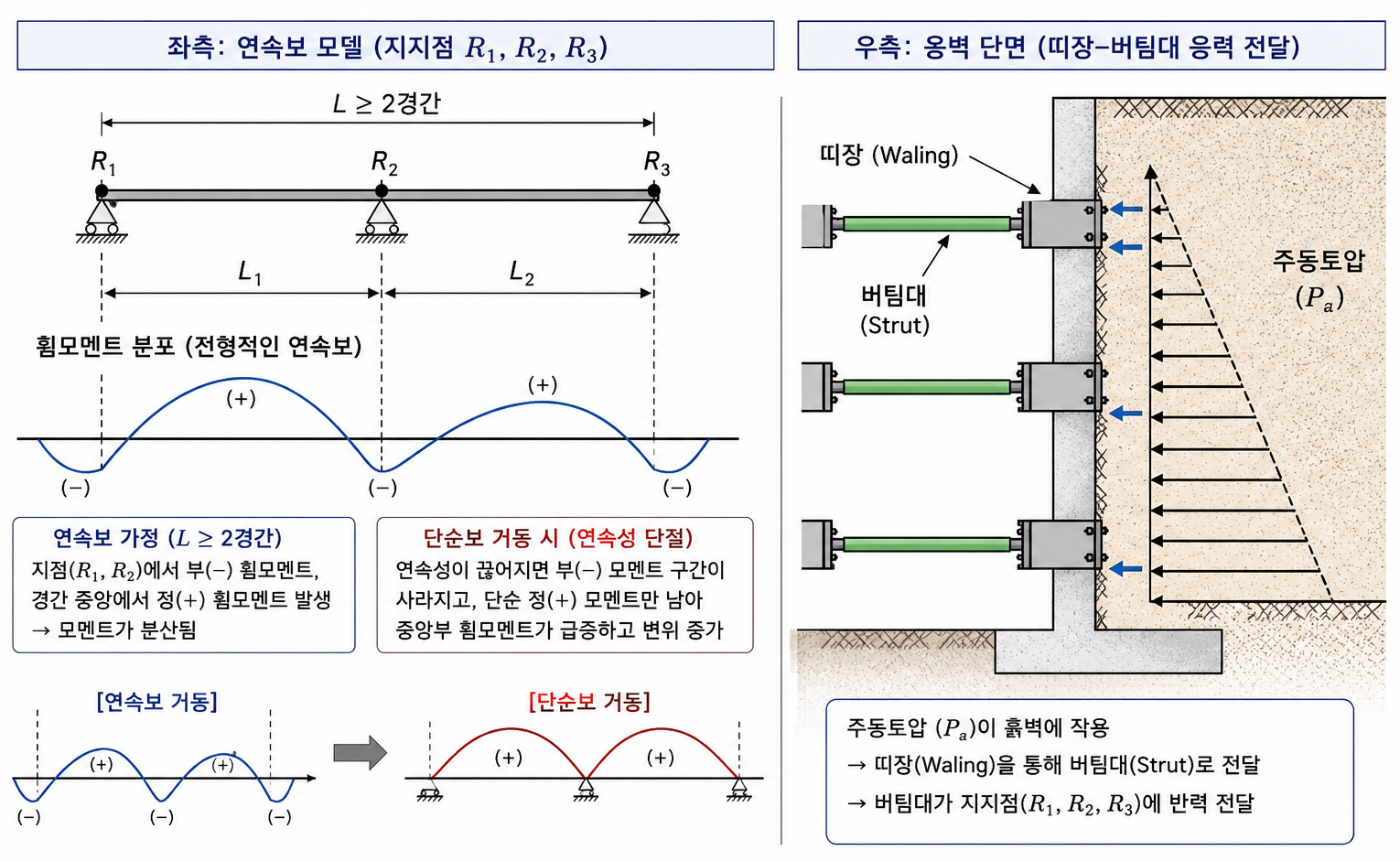

Ⅱ. 띠장의 응력 전달 거동 및 연속보 가정 개요도

1. 연속보 가정(L ≥ 2경간): 주 지보재 지점(R₁, R₂)에서는 부의 휨모멘트가, 경간 중간에서는 정의 휨모멘트가 발생하여 모멘트가 분산됨
2. 단순보 거동 시 (연속성 단절 시): 연속성이 끊어지면 부 모멘트 구간이 사라지고 단순 정 모멘트 구간만 남아, 중앙부 휨모멘트가 급증하고 변위가 증가함

---

Ⅲ. 흙막이가시설 띠장(Wale)에 작용하는 하중 조건

띠장은 수평 하중을 주 지보재로 전달하는 휨 부재이므로, 휨, 전단, 그리고 압축 하중을 복합적으로 받음

1. 수평 토압 (Ph, Pa)

• 특징: 지반 종류(사질토, 점성토)에 따른 정지 또는 주동 토압. 띠장의 단위 길이당 하중(w = Pa x H)으로 환산하여 작용
• 영향: 띠장에 휨모멘트 및 전단력을 유발하여 부재 크기 결정

2. 수평 압축 하중 (어스앵커 인장력)

• 특징: 어스앵커 공법 적용 시 띠장의 길이 방향(축 방향)으로 작용하는 인장력의 수평 분력
• 영향: 띠장에 수평 압축력을 유발하여, 토압에 의한 휨모멘트와 복합 작용하므로 휨-압축 복합응력 검토 필수 (H-Pile 등 비대칭 단면의 경우 좌굴 위험 증대)

3. 수직 연직 하중

• 특징: 띠장 자체의 자중, 상부 지보재(Strut, 복공판)의 복공 하중 및 작업 하중의 일부가 띠장으로 전달됨
• 영향: 띠장에 수직 방향 휨 및 전단력을 유발하며, 수평 하중과 직교 방향으로 작용하여 2축 휨 검토 필요

Ⅳ. 지형상 높이차 발생 시 연속보로 거동 못 하는 경우 설계 시 고려사항

1. 구조 해석 모델의 변경 및 보수적 적용

• 단순보 해석 채택: 연속성이 단절된 구간에 대해서는 휨모멘트 재분배 효과를 무시하고 단순보로 모델링하여 해석 수행
  • 결과: 중앙부 정 휨모멘트(Mmax = wL²/8)가 연속보일 때(M ≒ wL²/10 ~ wL²/24)보다 급증하므로, 띠장 부재의 강성(I) 및 강도(fy) 상향 조정 필수
• 불균등 토압 분포 반영: 지형 높이차로 인해 굴착 깊이가 달라질 경우, 띠장 단위 길이당 작용하는 토압(w)이 경간마다 다를 수 있으므로 이를 반영한 부정정 해석 수행

2. 수직 연직 지보 체계의 강화

• 높이차에 따른 휨 부재 단절: 띠장의 수평 연속성뿐만 아니라 수직 방향의 강성 전달 체계도 단절됨
• 대책: 높이차가 발생하는 단절 지점 하부에 반드시 추가적인 수직 지보재(수직 포스트 등)를 설치하여 띠장 자중 및 상부 작업 하중을 하부로 확실히 전달 유도

3. 단절 접합부의 구조 안전성 확보

• 휨모멘트 전달 불가능: 연속성이 단절된 지점에서는 휨모멘트를 전달할 수 없으므로, 전단력 및 자중에 의한 수직 전단력에 대한 안전성만 확보하면 됨
• 접합부 보강: 단절 지점의 전단력 집중(연속보일 때보다 지점 전단력 증가 가능성 있음)에 대응하기 위해, 띠장과 주 지보재(Strut, 어스앵커 두부) 간의 접합부(Bracket 등) 용접 및 볼트 접합부 강성 대폭 상향

4. 복합응력(휨-압축) 검토 강화 (H-Pile 띠장의 경우)

• 연속성이 단절되면 휨강성(EI)이 감소하여 축 하중에 대한 좌굴 위험성이 급증함
• 토압에 의한 휨모멘트 증가와 축 압축력을 복합 고려한 복합응력 검토 시, 좌굴 보정 계수를 보수적으로 적용하여 안정성 확보

---

Ⅴ. 시공적 및 환경적 고려사항

1. 현장 시공 오차 관리
   • 설계 상의 높이차보다 시공 중 오차로 인한 추가 높이차가 발생하지 않도록 띠장 수직도 및 수평도 정밀 관리. 시공 오차가 허용 범위를 넘을 경우 추가 보강 대책 수립
2. 자동화 계측 관리 및 위험 감지
   • 연속성이 단절된 띠장 구간은 변위에 매우 예민하므로 실시간 띠장 휨 변위 및 주 지보재 축력 계측을 통해 이상 거동 사전 감지
3. 환경성 및 경제성 고려사항:
   • 부재를 무조건 증대시키기보다, 높이차를 최소화할 수 있는 지형 정리 또는 지보재 위치 최적화 설계를 병행하여 탄소 배출량 저감 및 생애주기비용(LCC) 개선 노력

Ⅵ. 결론 (기술자적 제언)

- 띠장의 연속보 가정은 경제적 설계를 위한 기본적인 접근 방식이나, 지형 특성에 따른 '연속성 단절'은 무시할 수 없는 구조적 취약 요인으로 기술사는 다음과 같은 대응을 수행해야 한다

• 첫째, 띠장 전개도를 분석하여 높이차가 발생하는 단절 구간에 대해서는 과감히 연속보 가정을 폐기하고 보수적인 단순보 해석을 통해 부재의 강도와 강성을 상향 조정할 것
• 둘째, 가장 취약한 단절 접합부에 대해 전단력 집중을 보수적으로 산정하여 확실한 기계적 보강을 실시할 것
• 셋째, 설계의 불확실성을 역해석으로 보완하기 위해 자동화 계측 기반의 시공 중 위험 관리를 수행하여 흙막이 가시설의 전반적인 구조 안전성을 확보해야 한다
