[토질 및 기초 기술사] 137회 3교시 기출문제 6번

6. 국내 도심지 터널의 경우 『지하안전관리에 관한 특별법』에 근거하여 지하안전평가를 수행하여야 한다. 도심지 대심도 터널 건설에 대한 평가 절차 및 계측관리 방안에 대하여 설명하시오.



Ⅰ. 개요

1. 최근 도심지 교통난 해소를 위해 추진되는 대심도 복층 터널(지하 40m 이상) 건설은 상부 고층 구조물 기초와의 근접 시공, 지반 아칭 효과의 거동 변화, 고수압 지반 관통 등 복합적인 지반-구조물 상호작용(SSI) 문제를 내포하고 있다

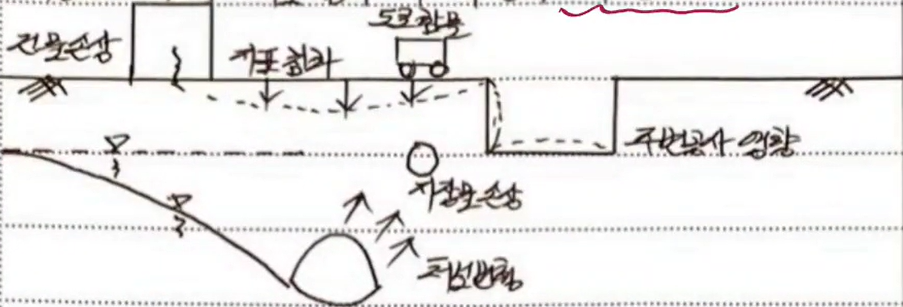

2. 지하안전관리에 관한 특별법(지하안전법)에 근거한 지하안전평가는 터널 굴착 공사로 인해 발생할 수 있는 지반 침하 및 공동 발생을 선제적으로 예측·평가하여, 도심지 인프라와 시민의 안전을 확보하는 데 그 목적이 있다
3. 본 답안에서는 지하안전법에 따른 대심도 터널의 단계별 평가 절차를 정립하고, 굴착 전후 지반의 비선형 거동을 정밀 제어하기 위한 수리-역학적 통합 계측관리 방안을 기술사적 관점에서 논하고자 한다

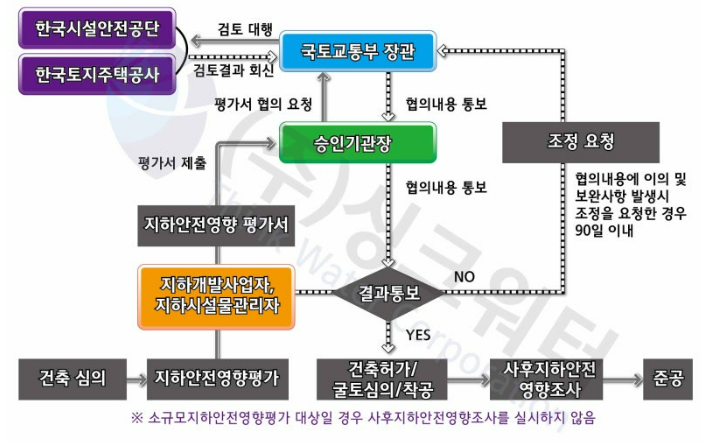

Ⅱ. 도심지 대심도 터널의 지하안전평가 수행 절차



 [1단계: 자료수집/분석] ──> [2단계: 현장조사/시험] ──> [3단계: 수치해석/영향평가]
                                                                  │
                                                                  ▼
 [6단계: 정보화 사후관리] <── [5단계: 계측계획 수립] <── [4단계: 지하안전확보대책]

1. 지하안전영향평가

• 지반 및 지질 조사: 시추조사, 물리탐사 등을 통해 대상 지역의 지반 상태, 단층, 암반 분류 상태 파악
• 지하수 영향 평가: 터널 굴착으로 인한 지하수 흐름 변화, 주변 지하수위 저하 및 이에 따른 지반 침하 가능성 분석
• 지반 침하 위험도 평가: 터널 굴착이 지상 구조물 및 지반에 미치는 영향을 수치해석 프로그램으로 검증

2. 환경영향평가 및 주민 수용성 평가

• 소음 및 진동 예측: 발파 및 굴착 장비 가동 시 발생하는 소음·진동이 인근 주거지나 상업 시설에 미치는 영향을 평가하고 저감 대책 수립
• 폐기물 처리: 터널 굴착 시 발생하는 막대한 양의 토사(암석) 처리 계획과 비산먼지 발생 억제 방안 검토

3. 경제성 및 타당성 평가

• 예비타당성조사 (AHP 분석 등): 비용 대비 편익 분석(B / C)과 정책성, 지역균형발전 등 종합평가하여 사업 추진 여부 결정
• 민간투자사업 적격성조사: 민간 자본이 투입되는 경우 재정 사업으로 추진할 때보다 효율성 체크

4. 기술적 리스크 및 안전성 분석

• 3차원 수치해석: 터널 굴착 시 발생할 수 있는 지중 응력 변화를 3차원 모델링을 통해 정밀 예측
• 위험도 관리 시스템 적용: 공사 중 발생할 수 있는 붕락, 지하수 유출 등 재난 위험 요소를 사전에 식별하고 비상 대응 계획 마련
• 계측 계획 수립: 시공 중 지반 변위, 지표면 침하, 건물 기울임 등 실시간 모니터링 목적 계측기 설치 및 관리 기준 수립

Ⅲ. 국내 도심지 터널의  지하안전관리에 관한 특별법에 근거한 지하안전평가

1. 지하안전평가 대상 기준

• 지하안전영향평가: 최대 굴착 깊이 20m 이상 굴착 공사 및 터널 공사를 포함하는 사업
• 소규모 지하안전평가: 최대 굴착 깊이 10m 이상 20m 미만의 굴착 공사를 수반하는 사업

2. 주요 평가 내용

• 지반 및 지질현황: 터널 주변 지반 상태 및 지질 구조 조사
• 지하수 흐름: 터널 굴착으로 인한 지하수위 변화 및 주변 영향 분석
• 지반침하 위험도: 굴착 중 또는 완료 후 발생할 수 있는 지반 침하 가능성 평가

3. 관련 주요 업무

• 사후지하안전영향조사: 공사 착공 후부터 완료 시점까지 지하안전영향평가서에 명시된 기간 동안 주기적으로 실시
• 자동화계측 의무화: 도심지 터널 공사 시 위험 지역에 대한 실시간 자동화 계측을 통해 유사시 긴급 대처

---

Ⅳ. 대심도 터널 건설 시 핵심 지하안전 영향평가 항목

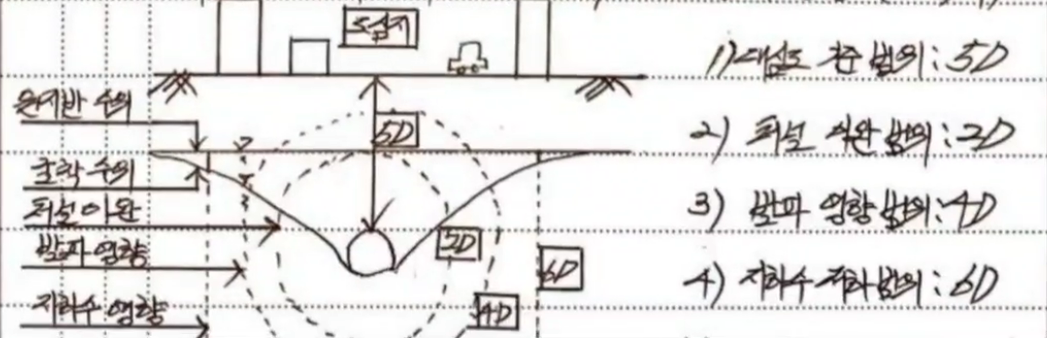

1. 터널 주변 지중응력 변화 및 지반 아칭 거동 분석

• 터널 굴착 시 구속압 해제(σr = 0)로 인해 공동 주변에 Hoop 응력(σθ)이 집중된다. 대심도 터널은 토피고(H)가 커서 토사 구간 통과 시 상부 이완 하중이 과다해지므로, 초기 지압 상태(K0)에 따른 천단부 인장 균열 및 측벽부 압축 파괴 가능성 정밀 평가

2. 지하수위 저하에 따른 압밀 침하 및 침투 압력 평가

• 대심도 터널이 투수성이 높은 파쇄대나 모래 지반을 관통할 경우, 터널 내부로 물이 유입되면서 주위 지하수위가 급격히 저하
• 지하수위 저하는 지반의 간극수압(u)을 감소시켜 유효응력(σ' = σ - u)의 상승을 유발하고, 이는 상부 도심지 지반의 추가적인 단기·장기 압밀 침하를 촉진하므로 3차원 침투 해석을 통한 dynamic 수위 변동 예측이 필수적

Ⅴ. 도심지 대심도 터널의 통합 계측관리 방안

1. 계측기 배치 평면 및 단면 표준 프로세스

            [도심지 대심도 터널 주변 구조물 연계 계측기 배치도]

       경사계(지중변위)   지표침하계      구조물 기울기계(Tilt)
         ┌───▼───┐       ┌──▼──┐          ┌──▼──┐
   ───   │       │   ▒▒▒▒│     │▒▒▒▒      │ 🏢  │ ─── 지표면
         │       │   ▒▒▒▒└─────┘▒▒▒▒      └─────┘
         │       │     지하매설물              │
         │       │                             │ ◀ 건물 경사계
         │       │                             │
         │       │       / ┌───┐ \             ▼
         └───────┼─────▶ │ │터 │ │ ◀ 내공변위계 (Tunnel Laser)
                 │       \ └───┘ /
                 ▼
          지중침하계 (Multi-point Extensometer)

2. 핵심 계측 항목 및 공학적 목적

구분	계측 항목	설치 위치 및 대상	공학적 관리 목적
터널 내부	내공변위 및 천단침하	터널 굴착면 내부 (막장 후방)	Kirsch 탄성 범위를 벗어난 초기 소성 변형 및 구조물 변위 판단
	숏크리트/록볼트 응력	지보재 부재 내부	지보재 허용 응력 초과 여부 판단하여 지보 패턴 격상 기준 제공
주변 지반	지중변위 및 지중침하	터널 직상부 및 측면 지반 내부	심부 이완 영역의 전단 지반 거동 및 침하 트러프 확산 제어
	지하수위 및 간극수압	주변 관측 우물 및 토사층	침투수 유입에 따른 유효응력 변화 체크, Piping 징후 선제 포착
지상	지표침하 및 건물경사	상부 도로면 및 인접 고층 건물	상부 인프라 부등 침하 각변위(δ/L$) 제한치 관리

3. 계측 관리 기준치 수립 및 피드백

• 치수적 관리 기준 (1차~3차): 설계 예측치 및 지반 강도를 고려하여 관리 기준치(주의, 경고, 위험)를 3단계로 설정한다. (예: 설계치의 50%, 70%, 100%)
• 추세적 관리: 일일 변위 속도(mm/day)의 변화 추이를 분석하여, 누적 변위가 기준치 이내일지라도 속도가 가속화(로그 스케일 상승)되는 기미가 보이면 즉시 정보화 시공 단계로 전환하여 막장 전방 수평 그라우팅 등의 보강 조치를 취한다

---

Ⅵ. 실제 시공 시 유의사항 및 기술사적 차별화 대책

1. 고수압 암반 파쇄대 관통 시 '수압-응력' 상호작용 제어

• 대심도 터널의 특성상 단층 파쇄대 조우 시 고수압의 지하수가 터널 내부로 급격히 분출되면 막장 전방의 유효응력이 제로(0)가 되어 막장 붕괴 현상이 발생할 수 있다
• 대책: 계측 항목 중 지하수위와 간극수압의 급격한 저하 징후가 포착되면 즉시 굴착을 중단하고, 막장 전방에 TSP(Tunnel Seismic Prediction)탐사 병행하여 파쇄대 규모를 재확인한 후, 지하수 배제형 차수 그라우팅(Grouting)을 실시하여 지반 강성을 선제적으로 확보해야 한다

2. 인접 구조물 말뚝 기초 근접 시공 시 응력 전이

• 상부 고층 건물의 말뚝 기초 선단부 근처를 대심도 터널이 통과할 경우, 터널 굴착으로 인한 지반 이완이 말뚝의 측면 마찰력과 선단 지지력을 감소시켜 건물 침하를 유발한다
• 대책: 수치해석을 통해 말뚝과 터널 사이의 거리에 따른 영향권을 설정하고, 터널 굴착 시 말뚝 주변 지중에 다단 Micropile 차단벽을 형성하여 응력 전이 현상을 인위적으로 차단

Ⅶ. 결론: 기술사적 제언 및 향후 전망

1. 도심지 대심도 터널은 복잡한 지층 오차와 지하매설물의 영향으로 단순 수치해석 예측치와 실제 현장 계측치 사이에 간극이 발생하기 쉬우므로 한계상태설계법(LSD)과 연계하여 지반의 불확실성을 확률론적으로 다루는 설계 최적화가 요구됨
2. 시공 중 발생한 변위 및 지하수위 계측 데이터를 실시간으로 수집하고, 이를 머신러닝 기반의 역해석 알고리즘에 대입하여 막장 전방 10~20m의 지반 정수를 실시간으로 역산하여, 이를 통해 지보 패턴을 동적으로 변경하는 정보화 시공의 정착 필요
3. 향후 도심지 대심도 사업에서는 광섬유 센서를 이용한 터널 전 구간 연속 변위 계측 및 Drone를 활용한 지표 침하 트러프 자동 분석 기술을 지하안전평가 사후관리 체계에 적극 통합해야 하며 기술사는 이러한 스마트 융합 기술을 바탕으로 설계부터 준공 후 사후관리까지 구조물의 생애주기 전반(LCC)의 안전을 책임지는 핵심적 역할을 수행해야 할 것
