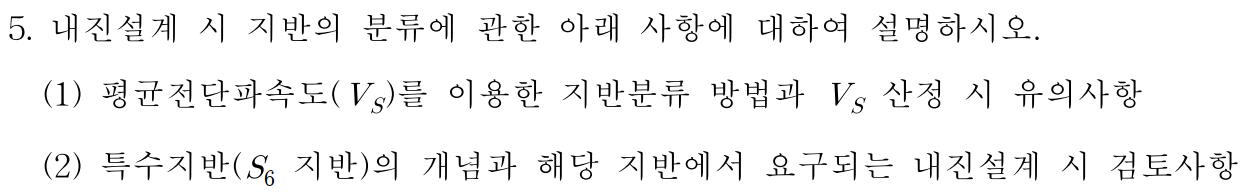

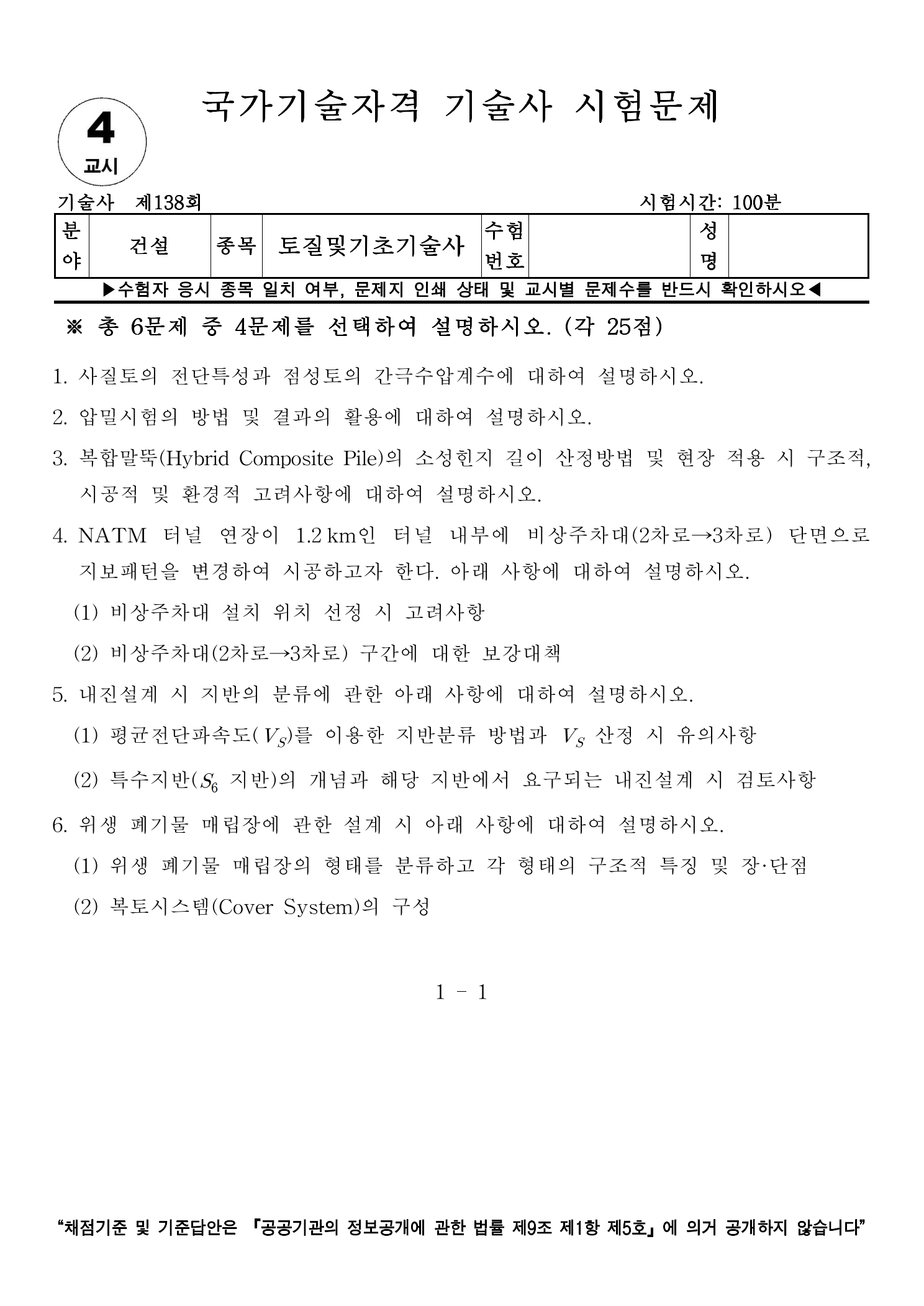

[토질 및 기초 기술사] 138회 4교시 기출문제 5번

Ⅰ. 개요

1. 내진설계 시 지반 분류는 지진 발생 시 구조물에 전달되는 지진동의 특성(증폭 효과)을 결정하는 가장 기초적인 단계이며 지반 조건에 따라 설계지진력(가속도 스펙트럼)이 크게 달라지므로 정확한 분류가 필수적이다
2. 국내 기준(KDS 17 10 00 등)에서는 지반의 강성을 나타내는 평균 전단파속도(Vs)를 일차적인 분류 지표로 활용하며, 토피고(기반암 깊이)를 복합적으로 고려하여 S1 ~ S6로 구분한다
3. 액상화 위험 지반이나 매우 연약한 지반(S6)은 일반적인 Vs 기반 분류만으로는 내진 성능 확보가 불가능하므로, 부지 고유의 응답 해석 등 별도의 정밀 검토가 요구된다
4. 본 답안에서는 Vs 기반 지반 분류 방법과 산정 시 유의사항을 기술하고, 특수지반(S6)의 개념과 해당 지반에서 필수적인 내진 설계 검토사항에 대해 기술사적 관점에서 설명하고자 한다

Ⅱ. 지진동 증폭 메커니즘 및 지반 분류의 기본 원리

1. 지반 증폭 현상: 기반암에서 입력된 지진파가 상부 토사층을 통과하며 전단파속도(Vs) 및 밀도(ρ) 차이(임피던스 불일치)에 의해 에너지가 집중되어 증폭됨
2. Vs의 역할: Vs가 높을수록 지반이 단단하여 증폭률이 낮고, Vs가 낮을수록(연약할수록) 증폭률이 높음

---

Ⅲ. (문제1) 평균 전단파속도(Vs)를 이용한 지반분류 방법과 유의사항

1. 평균 전단파속도(Vs, 30)를 이용한 지반 분류 방법

국내외 기준에서는 주로 지표면에서 상부 30m(Vs, 30)에 대한 가중 평균 전단파속도를 분류 지표로 활용함

• 산정 공식:

• 지반 분류 표 (국내 기준 예시)

지반 종류	지반 명칭	평균 전단파속도(VS,30​)	비고 (토피고 고려)
S1	경암	> 1,500 m/s	-
S2	보통암	760 ~ 1,500 m/s	-
S3	단단한 토사	360 ~ 760 m/s	기반암 깊이 20m 미만 등
S4	보통 토사	180 ~ 360 m/s	기반암 깊이 20m 이상 등
S5	연약 토사	< 180 m/s	S6에 해당하지 않는 경우
S6	특수 지반	별도 규정

2. Vs 산정 및 활용 시 유의사항

• Vs 직접 측정 우선: 가능하면 PS 검층, 다운홀(Down-hole), SASW/MASW(표면파 탐사) 등 원위치 시험을 통해 Vs를 직접 측정하는 것을 원칙으로 함
• N치와의 상관관계 활용: 원위치 시험이 어려울 경우 표준관입시험 N치와 Vs 간의 통계적 상관식(Vs = f(N))을 사용하되, 지역적 특성을 고려한 식 선정에 주의 (비선형성 고려 필수)
• 토피고의 복합 고려: 국내 기준은 Vs뿐만 아니라 기반암까지의 토피고(D)를 기준으로 S3, S4를 세분화하므로, 정확한 기반암 심도 확인이 필수적임
• 불균질 지반: Vs가 급격히 변화하는 호층 지반이나 역전 지층(S자형 Vs 분포)의 경우, 단순히 평균값만으로 분류하는 것이 위험할 수 있으므로 전문적 공학적 판단 필요

---

Ⅳ. (문제2) 특수지반(S6 지반)의 개념과 필수 내진설계 검토사항

1. 특수지반(S6)의 개념 및 대상

특수지반(S6)은 일반적인 VS 기반 분류만으로는 지진 응답 특성을 예측하기 어렵거나, 지진 시 지반 자체의 대규모 파괴 위험이 있어 부지 고유의 정밀 해석이 필요한 지반을 의미함

• 대상 지반 조건
  • 액상화 위험 지반: 느슨한 사질토층이 지하수위 아래 존재하여 지진 시 액상화가 우려되는 지반
  • 매우 연약한 점성토 지반: 전단강도가 극히 낮아(cu < 25kPa) 지진 시 대변형 및 강도 저하 우려
  • 민감성 점토 또는 유기질토층이 대심도로 존재하는 지반
  • 급경사지 또는 지반 거동이 불균질할 것으로 예상되는 부지

2. $S_6$ 지반에서 요구되는 내진설계 시 검토사항

• 부지 고유의 지진응답해석: S6 지반은 표준 설계 스펙트럼(CS)을 사용할 수 없음. 실제 지질 주상도를 모사한 1D/2D 비선형 지진응답해석을 수행하여, 부지 고유의 가속도 스펙트럼을 도출하고 이를 설계에 적용해야 함
• 액상화 평가
  • 대상 지반: 포화된 느슨한 사질토층에 대해 필수적으로 수행
  • 평가 방법: 예비 평가(지반 조건 확인) → 본 평가(Seed-Idriss 등 간편법 활용) → 상세 평가(시험 및 유효응력 해석)
  • 결과 활용: 액상화 발생 가능성 유무(FL < 1.0)를 판정하고, 발생 시 지반 개량 또는 말뚝 기초 설계 변경 등 대책 수립
• 지반 파괴 및 대변형 검토: 매우 연약 점토 지반에 대해서는 지진 시 전단파괴 안정성 및 과도한 침하/변형량을 검토하여 기초의 안정성 확보
• 특별 지보 및 기초 대책: 액상화 또는 강도저하 구간을 관통하여 확실한 지지층(기반암)에 안착시키는 대심도 말뚝 설계 또는 지반 개량을 통해 하중 전이 경로 확보

---

Ⅴ. 계측 기반의 역해석 및 지반 관리 방안

1. 현장 계측과의 상관관계 검토: 설계 단계의 Vs 및 지반 분류가 실제 지진 시 거동과 일치하는지 검증하기 위해, 중요 구조물에는 지진가속도계 및 간극수압계 등을 설치하여 실측 데이터 확보
2. 시공 중 확인 및 보정: 시공 중 굴착이나 재하시험 시 확인된 지반 조건(N치 변화 등)이 설계 당시의 Vs 추정치와 상이할 경우, 즉시 지반 분류를 재평가하고 설계 피드백 수행
3. 지반 물성의 비선형성 고려: 대지진 시 지반은 비선형 거동을 하므로, 전단 변형률 레벨에 따른 전단탄성계수 감소곡선(G/Gmax) 및 감쇠비 곡선(h)을 적절히 선정하여 지진응답해석에 반영해야 함

Ⅵ. 결론 (기술자적 제언)

- 내진 설계 시 정확한 지반 분류는 구조물의 안전성과 경제성을 결정하는 첫 단추이다. 기술사는 다음과 같은 공학적 대응을 수행해야 한다.

• 첫째, 지반 분류의 신뢰성을 확보하기 위해 상관식에 의존하기보다 원위치 전단파속도 시험(PS 검층 등) 비율을 높여 실측 기반의 Vs, 30 및 토피고(D)를 산정할 것
• 둘째, 액상화 등 위험 요인이 있는 특수지반(S6)에 대해서는 표준 CS 적용의 한계를 명확히 인지하고, 부지 고유의 지진응답해석 및 상세 액상화 평가를 통해 실제적인 설계지진력을 산출해야 한다
• 셋째, 단순 분류를 넘어 시공 단계에서의 계측 기반 위험 관리를 병행하여, 예측하지 못한 지반 변동에 대한 공학적 유연성을 발휘해야 한다
