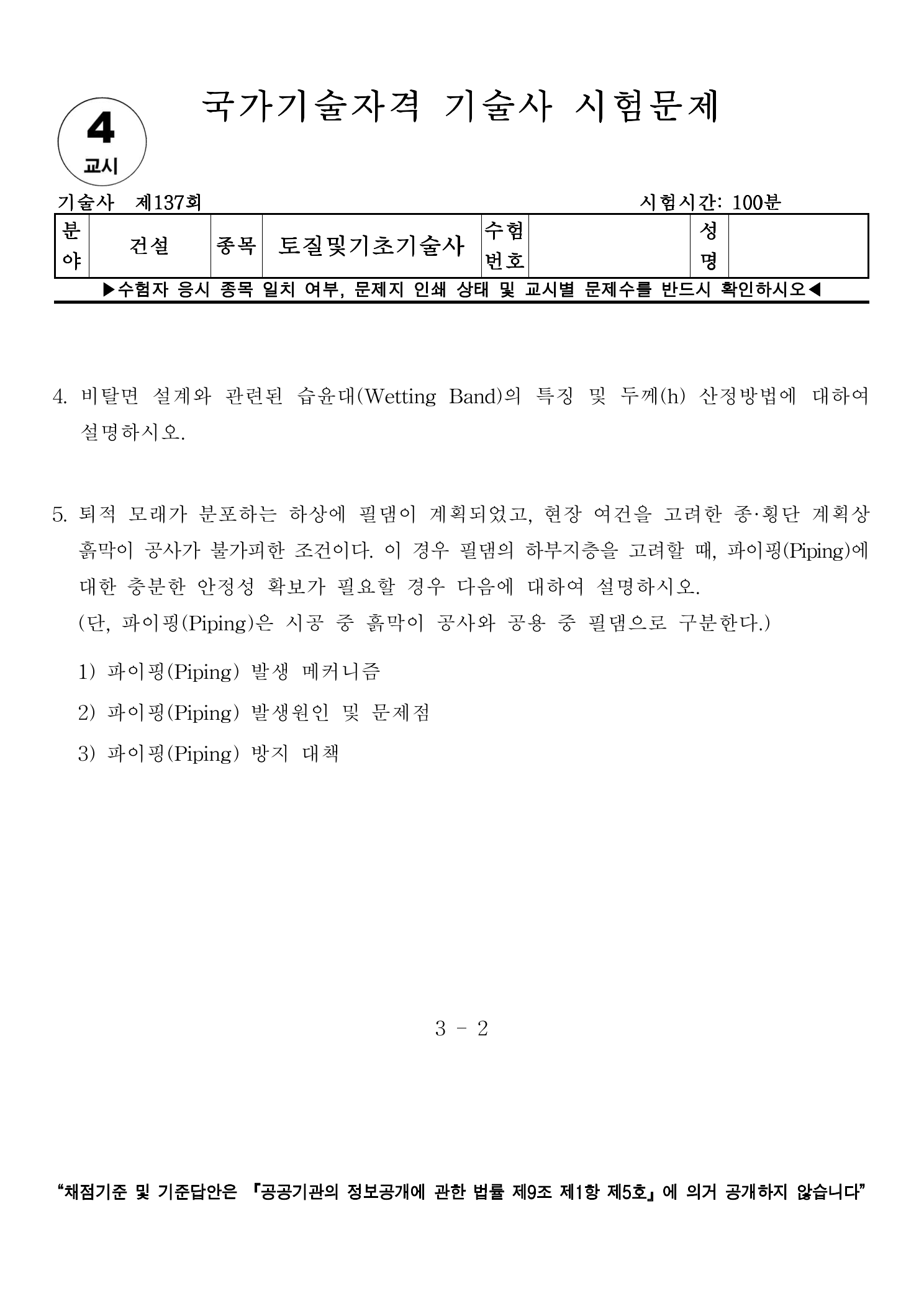

[토질 및 기초 기술사] 137회 4교시 기출문제 5번



Ⅰ. 개요

1. 하상에 발달한 퇴적 모래층은 투수계수(k)가 크고 느슨한 상대밀도를 형성하고 있어, 수위차에 의한 침투수 작용 시 상시 보일링 및 파이핑 유발 가능성이 매우 높은 취약 지반임
2. 본 프로젝트는 댐 축조를 위해 시공 중 가설 흙막이(수두차 유발)가 선행되어야 하며, 준공 후에는 필댐 자체의 고수두가 작용하므로 시공 단계와 공용 단계를 엄격히 분리한 이원적 안정성 검토가 필수적이다
3. 퇴적 모래층의 한계동수구배(icr) 초과를 방지하기 위해서는 가설 구조물의 근입 깊이 확보 및 불투수 기암선까지의 차수벽 정착, 그리고 하류측 배수 필터 시스템의 유기적인 연계 설계가 이루어져야 한다

Ⅱ. [문제 1] 파이핑(Piping) 발생 메커니즘

정의: 파이핑은 침투수의 상향 동수구배(i)가 지반의 한계동수구배(icr)를 초과하여 유효응력이 제로가 되는 시점부터 파괴 유로가 형성되는 현상임

1. Terzaghi의 유효응력 정리를 이용한 수리 역학적 메커니즘

• 상향 침투력이 지반의 유효중량을 상쇄할 때 유효응력(σ')은 0이 되며 전단강도(τ)를 완전히 상실
• 실제 현장의 작용 동수구배(i = △h / L)와의 관계를 통해 안전율 산정 (FS = icr / i ≥ 2.0)

2. 단계별 파이핑 채널(Piping Channel) 형성 과정

 [1단계: 유효응력 상실] ──> [2단계: 미세토사 유실] ──> [3단계: 역방향 침식(Retrogressive)]
       (Boiling 발현)             (공극률 급증)               (파이핑 파이프 형성)

• 1단계: 흙막이 내부 저면이나 댐 하류 Toe부에서 흙 입자가 들뜨는 보일링이 먼저 발생
• 2단계: 유속의 국부적 상승으로 모래 입자 사이의 미세립자가 유실되며 지반 내부 공극 확대
• 3단계: 하류 분출구로부터 상류 수원 측을 향해 역방향으로 공동이 뚫리며 대규모 파괴 유로 형성

Ⅲ. [문제 2] 파이핑 발생원인 및 문제점

1. 시공 중 흙막이 공사에서의 원인 및 문제점

• 발생 원인: 흙막이 벽체(Sheet Pile 등)의 근입 깊이가 퇴적 모래층 내에 전치되어 침투 경로(L)가 부족할 때, 또는 하상 굴착으로 인한 자중 감소로 가설 벽체 전·후면의 수두차(△h)가 급증할 때 발생
• 구조적 문제점: 굴착 저면 지반이 액상화 상태로 전이되어 배면 토사가 하부로 흙막이 내부로 밀려 들어오는 Heaving 및 지반 함몰이 동반되며, 지보재(Strut)의 지지력 상실로 흙막이 벽체 전체가 좌굴·붕괴

2. 공용 중 필댐에서의 원인 및 문제점

• 발생 원인: 필댐 중심 심벽재(Core) 하부 지반이 불투수 기암층까지 차수 처리가 되지 않고 퇴적 모래층 상부에 걸쳐 있을 때, 만수위 시 발생하는 수평 고수압이 모래 지반을 관통하여 하류측으로 집중될 때 발생
• 구조적 문제점: 댐 하부 지층의 공동화로 인해 댐 제체 중심부에 부등침하 및 수압파쇄 균열이 연쇄 유발되며, 제방 사면의 대규모 슬라이딩을 거쳐 댐체 전체가 유실/파괴

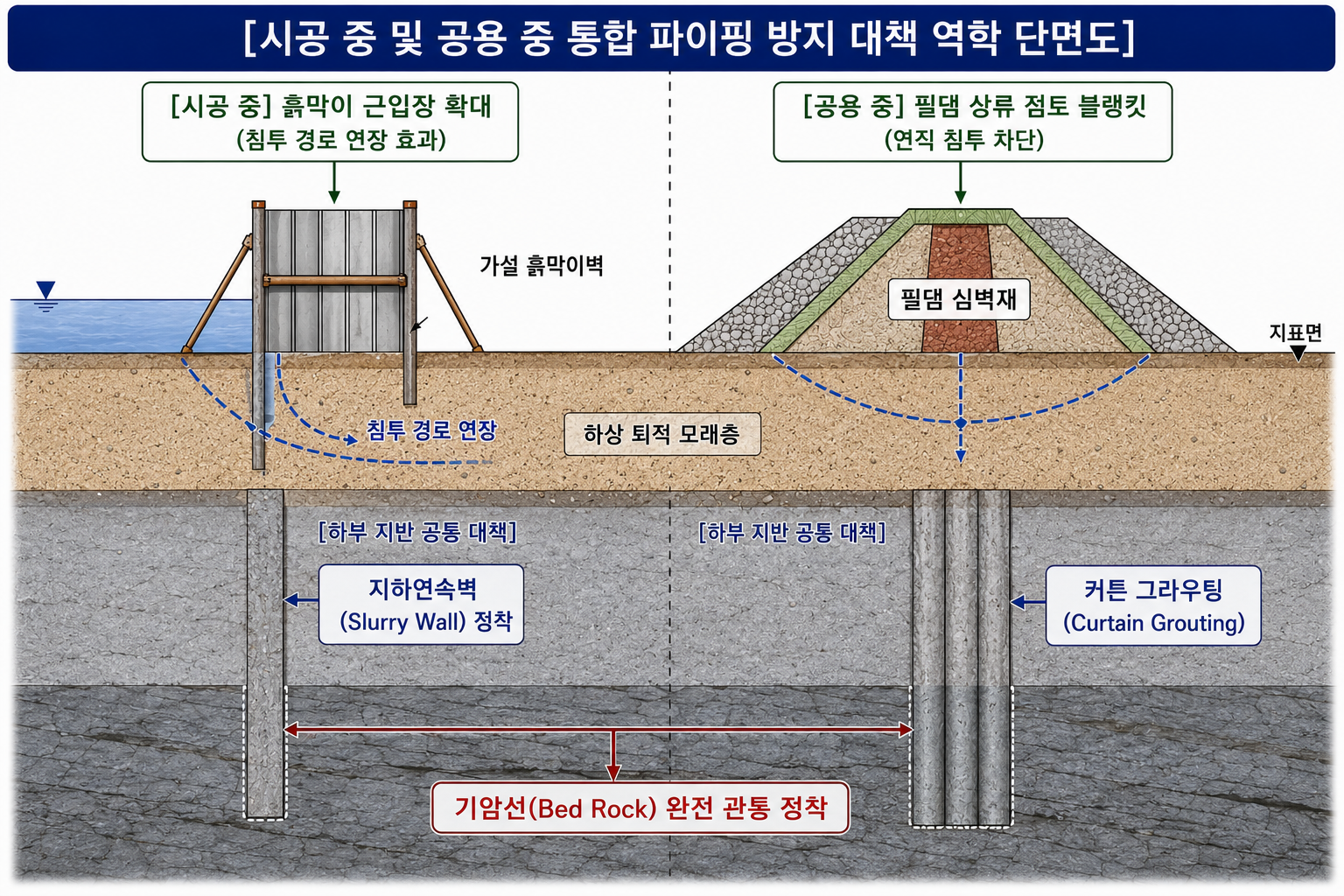

Ⅳ. [문제 3] 파이핑(Piping) 방지 대책

1. 시공 중 흙막이 공사의 방지 대책

• 벽체 근입 깊이(D) 연장: 모래층 하부 불투수성 암반층까지 흙막이 벽체를 근입하여 상향 침투 유로(L) 물리적 차단
• Well Point 및 Deep Well 감압 배수: 흙막이 배면 및 내부 지반의 지하수위를 강제 저하 → 가설 벽체 전후면 유효 수두차(△h)를 감소시킴으로써 동수구배를 한계치 이하로 제어
• 차수 그라우팅(JSP, LW) 보강: 흙막이 선단부 지반에 시멘트계 약액을 고압 주입하여 사질토의 공극을 충전하고, 투수계수를 감소시켜 침투 유량을 억제

2. 공용 중 필댐의 방지 대책

• 하부 차수벽 시공: 하상 퇴적 모래층을 완전 관통하여 불투수성 기반암까지 정착되는 콘크리트 지하연속벽(Slurry Wall) 또는 강널말뚝(Sheet Pile) 차수벽을 축조
• Curtain Grouting: 차수벽 하부의 암반 불연속면(절리, 파쇄대)을 통한 하부 우회 침투를 막기 위해 기암 내부에 다열 커튼 그라우팅을 시행 → 투수계수를 1 ~ 3 Lugeon 이하로 개량
• 상류측 점토 블랭킷 포설: 댐 상류측 하상 표면에 불투수성 점토재를 일정 두께로 넓게 포설 → 침투 경로 연장 → 하부 지반으로 유입되는 초기 수동 수압을 감쇄
• 하류측 수치 필터 및 배수 토우 설치: Terzaghi의 입도 기준을 만족하는 다단계 필터재를 하류측 토우부에 배치 → 물 자유롭게 배수 → 모래 입자 유실 방지

Ⅴ. 시공 중(흙막이) 및 공용 중(필댐) 파이핑 거동 특성 비교

Ⅵ. 결론: 기술사적 제언 및 향후 전망

1. 하상 퇴적 모래층은 퇴적 학적 특성상 수평 방향 투수계수(kh)가 수직 방향 투수계수(kv)보다 현저히 큰 이방성을 나타내며, 획일적인 2차원 단면 해석은 수평 우회 침투 유량을 과소평가하여 파이핑을 유발할 수 있으므로, 설계 단계에서 지반의 3차원 투수 이방성을 반영한 3D SEEP/W 수치해석을 통해 한계동수구배 안전율을 보수적으로 재검증해야 한다
2. 시공 중 흙막이 굴착 단계 및 공용 초기 담수 단계 시 내부 침투 채널의 형성은 육안 확인이 불가능하다. 단층 및 모래 지층 내부에 실시간 전기비저항 탐사 센서를 상시 매설하여 지하수 유로 형성에 따른 비저항 감소 구역(이상대)을 포착하고, 댐 토우부에 자동 유량 계측기를 연동함으로써 파이핑 징후를 실시간으로 모니터링하는 AI 예보 시스템으로 전환해야 한다
3. 향후 2026년 이후의 스마트 인프라 관리 기준에서는 댐 구조물의 장기적인 침투 신뢰성 확보가 핵심 과제이므로, 기술사는 단순 가설 공법의 경제성에만 치중할 것이 아니라, 하상 퇴적층 하부 기암선까지 연속 격벽을 완벽히 정착시키는 보수적 차수 설계를 주도함으로써 도심지 하천 인프라의 붕괴 재해를 원천 차단하는 생애주기적 엔지니어링 리더십을 발휘해야 한다
