[토질 및 기초 기술사] 137회 4교시 기출문제 4번

4. 비탈면 설계와 관련된 습윤대(Wetting Band)의 특징 및 두께(h) 산정방법에 대하여 설명하시오.



Ⅰ. 개요

1. 국내 자연사면 및 절토 비탈면 붕괴의 대부분은 우기철 강우 침투에 의해 발생하, 대기 중에 노출된 비탈면 지반은 원래 불포화 상태로 마찰각 외에 모관흡수력(ua - uw)에 의한 겉보기 점착력을 유지하며 안정성을 확보해야 함

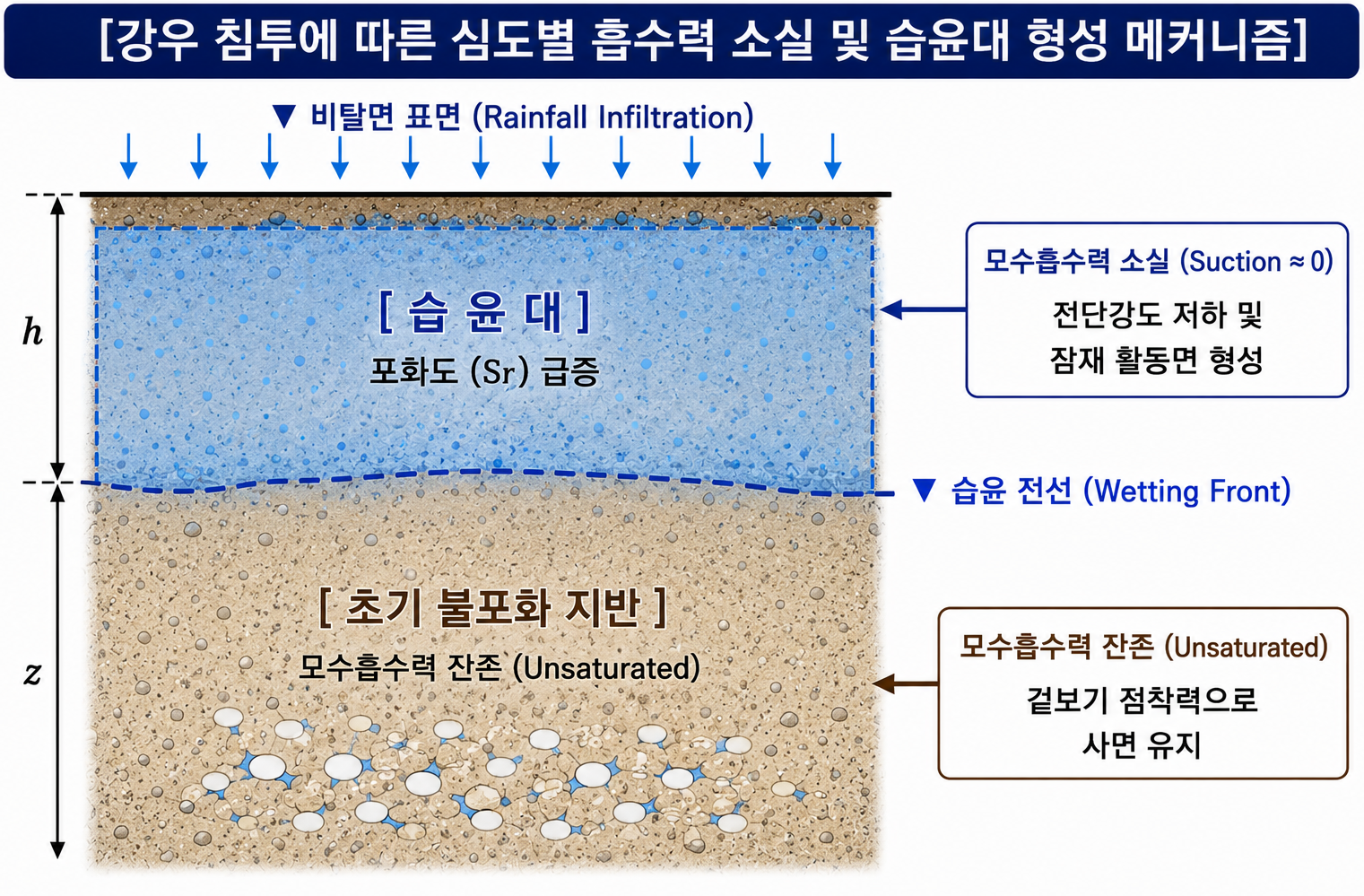

2. 강우가 비탈면 표면에 지속적으로 유입되면 surface 지반의 포화도가 급격히 상승하게 되며, 이때 불포화 지반 상부에 형성되는 포화 또는 포화에 가까운 고함수비의 침투 영역 지층을 습윤대로 정의함
3. 습윤대 형성 시 모관흡수력이 상실되고 전단강도가 저하되며, 침투수 자중에 의한 활동 하중이 증가하므로 강우 조건을 고려한 무한사면 해석 시 습윤대 두께(h)를 정밀 산정하는 것은 비탈면 안정성 평가의 핵심 요소이다

Ⅱ. 습윤대(Wetting Band)의 공학적 특징

1. 수리-역학적 특성 변화

• 모관흡수력 소실: 강우 침투전 불포화 흙 내부의 부(Negative)의 간극수압이 강우 유입으로 인해 0 또는 정(Positive)의 간극수압으로 전이되며 겉보기 점착력이 완전 소실
• 단위중량의 증가: 지반 내 공극이 물로 채워짐에 따라 습윤단위중량(γt)이 포화단위중량(γsat)으로 증가하여 사면 하류 방향의 활동 성분 하중을 가중

2. 수두 구배 및 함수비 경계 특성

• 습윤 전선(Wetting Front) 형성: 습윤대와 하부 불포화대 사이에는 불연속적인 함수비 경계면이 형성되며, 이 전선 전방에서 불포화 지반의 투수계수가 급격히 변동
• 하강 침투수 유동: 강우 지속시간(t)이 길어질수록 수두 구배에 의해 습윤 전선이 지중 깊은 곳으로 하강(h 증가)하며 사면 안전율(FS)을 지속적으로 저하

Ⅲ. 습윤대 두께(h)의 산정방법

습윤대 두께는 강우 강도(I)와 지반의 포화 투수계수(ks)의 상대적 크기에 따라 수리적 거동이 달라지며, 주로 1차원 침투 이론인 Green-Ampt 모델에 근거하여 산정

1. Green-Ampt 침투 이론에 의한 침투 깊이(h) 산정법

지반 표면이 상시 포화 수두를 유지하거나 강우 강도가 투수계수보다 큰 경우(I > ks), 1차원 Darcy 법칙을 적용하여 전개

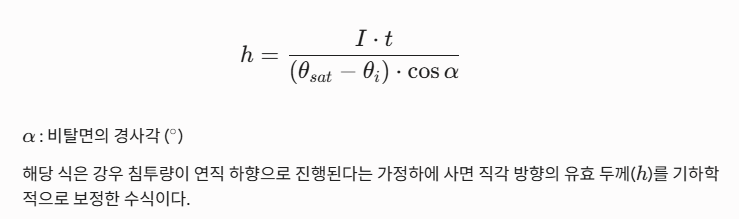

2. 국내 비탈면 설계 기준 (건설기준 종합코드 KDS) 제안식

지반 조사를 통해 정확한 불포화 정수 도출이 어려울 경우, 강우 강도와 지속시간을 고려한 경험적·이론적 간이 산정식 활용



3. 한계 습윤대 두께 (hcr) 산정 (무한사면 안정해석 연계)

습윤대 내부에서 전단 파괴가 발생하는 임계 깊이를 무한사면 평형 방정식으로부터 역산하여 설계 활동면 깊이로 지정

Ⅳ. 습윤대 특성을 고려한 불포화 비탈면 안정해석 기법

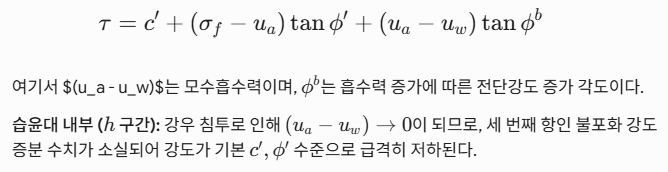

• Fredlund의 불포화 전단강도식 수립

Ⅴ. 습윤대 제어를 위한 비탈면 설계·시공적 대책

1. 표면 차수 및 배수 대책 : Wetting Band 형성 지연
   • 비탈면 표면 식생 매트 설치, 아스팔트 피복, 토사 구간 숏크리트 라이닝 → 강우의 지중 유입률(I) 자체를 강제 저하
   • 소단 배수구 및 탑 배수구를 정밀 시공하여 사면 표면 유출수를 신속히 외부로 배제
2. 수평 배수공 가설
   • 습윤 전선이 하강하더라도 지중 내부에서 수밀 수압이 상승하지 않도록 사면 내부로 5 ~ 10˚ 상향 경사의 수평 유공관 배수공을 천공 가설하여 침투수 즉시 소산
3. 구조적 보강 공법 : 소일네일링 및 영구 앵커
   • 계산된 최대 습윤대 두께(h) 및 한계 침투 심도를 완전 관통하여, 강우 침투의 영향을 받지 않는 하부 안정 지반(불포화대 또는 기암선)까지 소일네일이나 영구 앵커를 정착시켜 사면의 역학적 전단 저항력 보강

Ⅵ. 결론: 기술사적 제언 및 향후 전망

1. 기존 국내 비탈면 설계 시 습윤대 두께(h) 산정은 주로 획일적인 강우 재현주기(예: 50년 또는 100년 확정 강우)를 적용해 왔으나 최근 2026년 대두되는 기후변화 양상은 국지성 게릴라 호우 및 연속 강우 일수 증가 등 설계 초과 강우가 빈번하므로, 시간대별 변동 강우 강도를 대입한 비정상류 침투해석 기법 도입이 전면 의무화되어야 한다
2. 사면 안전율의 동적 변화를 포착하기 위해서는 외관 변위 계측에 의존하기보다 습윤대 형성을 직접 모니터링해야 하며, 비탈면 취약 구간 심도별로 텐시오미터 및 지중 함수량 센서(TDR)를 매설하여, 강우 시 흡수력 소실 속도를 실시간 연산하고 붕괴 위험성을 사전 경보하는 사물인터넷(IoT) 기반 스마트 융합 방재 시스템으로 진화해야 한다
3. 향후 인프라 유지관리(LCC 가치 극대화) 관점에서는 과도한 콘크리트 차수벽 시공을 지양하고, 불포화 지반의 흡수력을 상시 유지할 수 있는 친환경 식생 바이오 엔지니어링 기술과 스마트 드론 스캐닝 기술을 융합해야 하며, 기술사는 이러한 다학제적 접근을 통해 구조물 생애주기 동안 비탈면의 수리-역학적 안정성을 선제적으로 관리하는 최고의 엔지니어링 역량을 발휘해야 할 것이다
