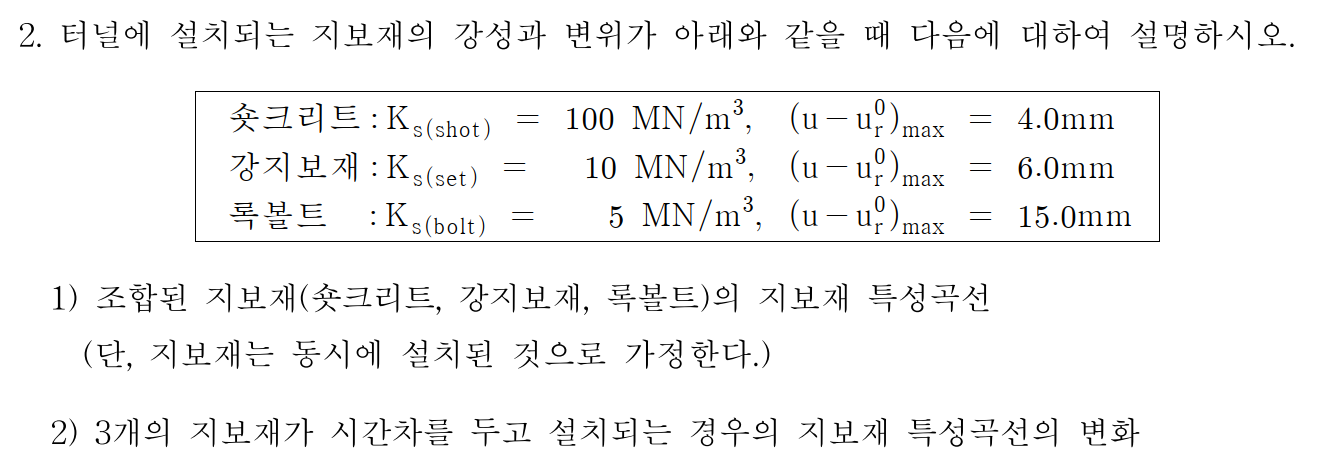

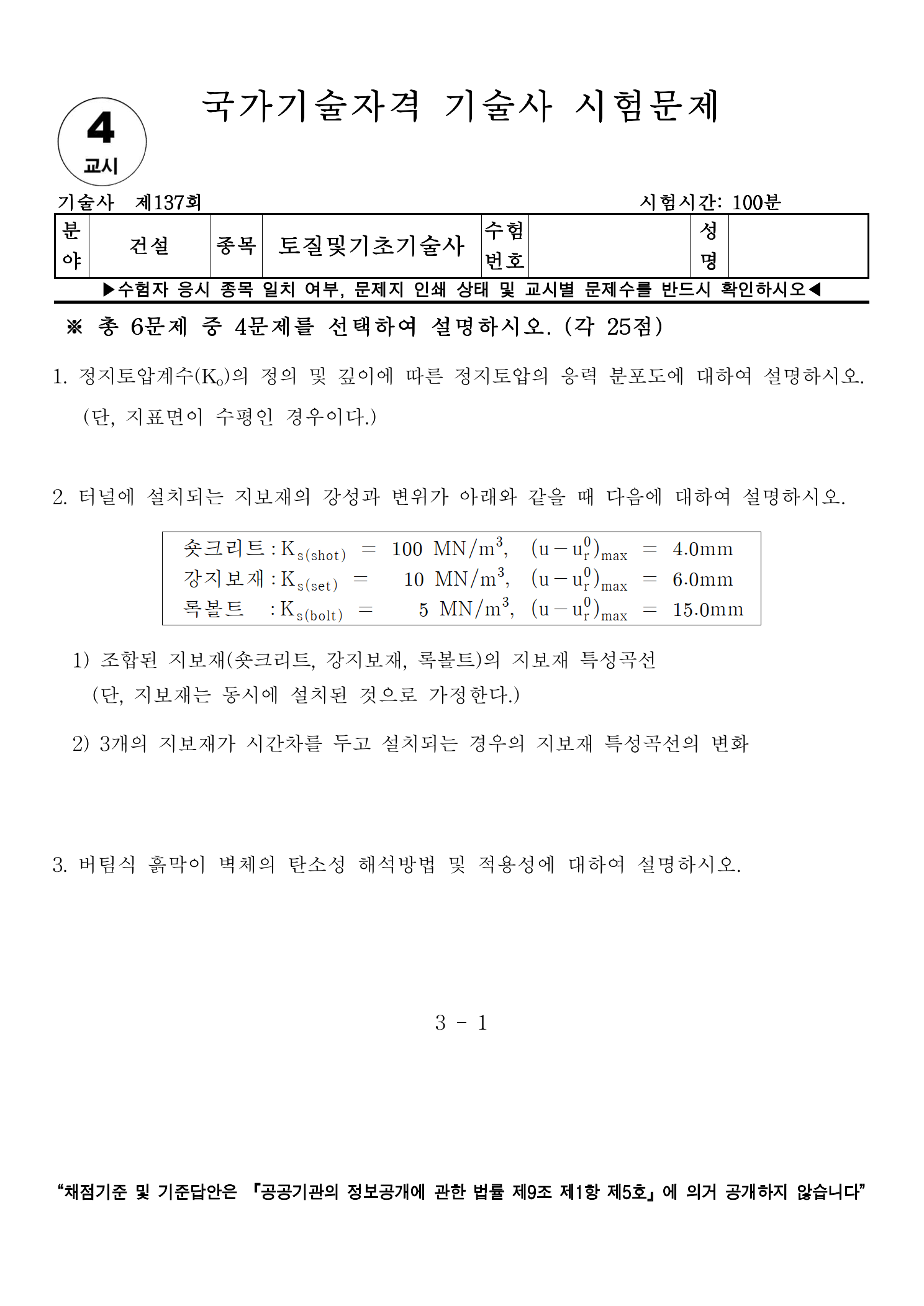

[토질 및 기초 기술사] 137회 4교시 기출문제 2번

Ⅰ. 개요

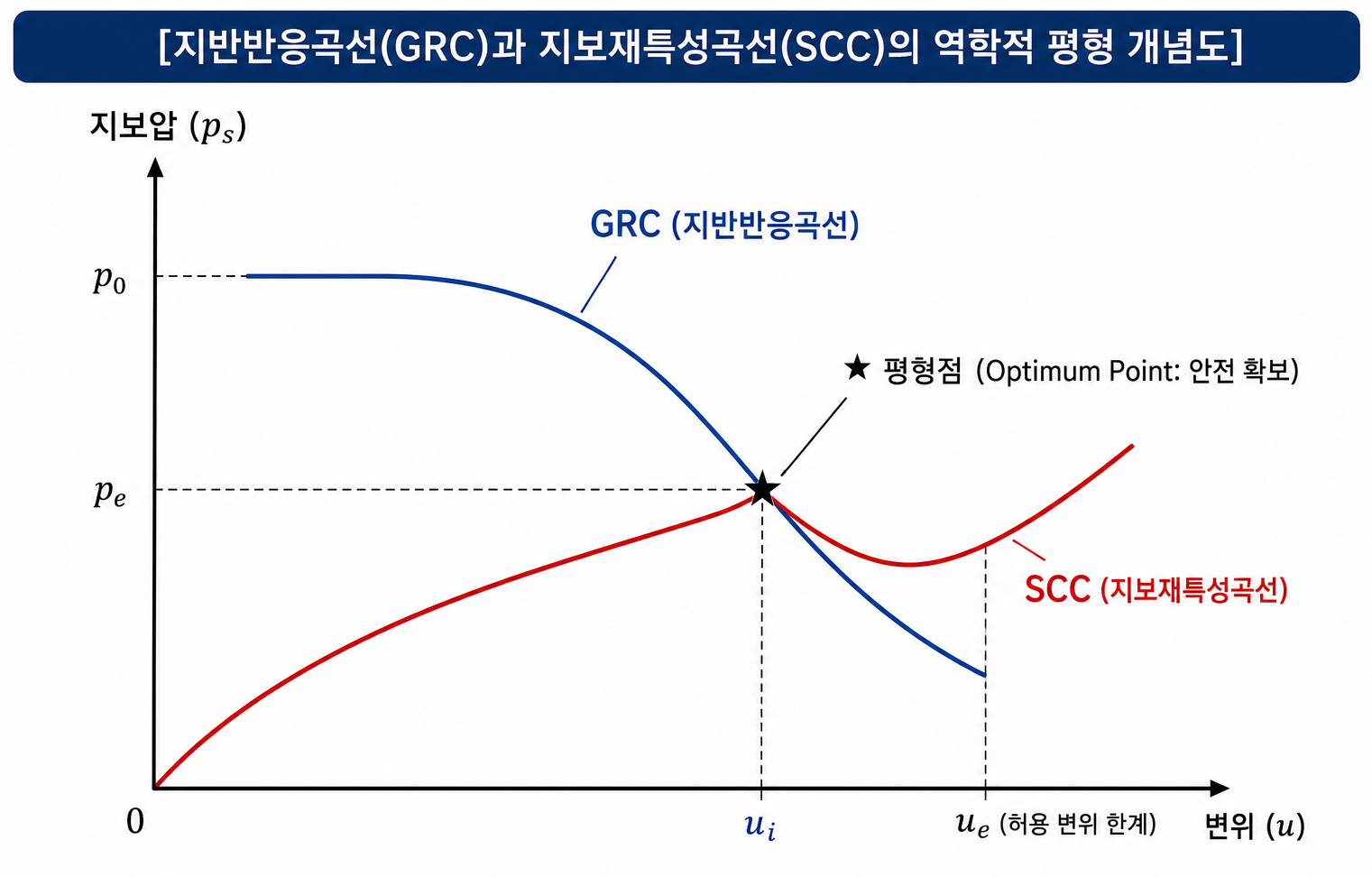

1. 터널 굴착에 따른 주변 지반의 응력 해제 및 이완 거동을 나타내는 지반반응곡선과, 내공 변위를 억제하기 위해 가설되는 지보재특성곡선의 역학적 평형 관계를 통해 터널의 최적 지보 시점과 안정성을 평가하는 이론이다
2. 본 문제에서 제시된 숏크리트, 강지보재, 록볼트는 각각 고유의 초기 강성(Ks)과 한계 변위 파라미터를 가지며, 이들의 조합 방식(동시 또는 시간차)에 따라 터널 내부 굴착면 경계에 작용하는 합성 지보압(ps)의 분담 메커니즘이 결정된다
3. 실무 NATM 터널 시공 시 강성이 큰 지보재에 하중이 집중되어 발생하는 국부적 취성 파괴를 방지하기 위해서는, 각 부재의 탄소성 변위 한계를 고려한 병렬 하중 전이 메커니즘을 정확히 산정하여 지보 패턴을 설계해야 한다

Ⅱ. [문제 1] 동시에 설치된 조합 지보재의 지보재 특성곡선 산정 및 작도

1. 구간별 합성 강성(Ktota) 및 항복 지보압(ps,y) 수리적 계산

세 지보재가 변위 u=0에 동시 설치되어 병렬 스프링 모델로 거동한다고 가정할 때, 지반 변위(u)의 증가에 따른 구간별 역학적 거동

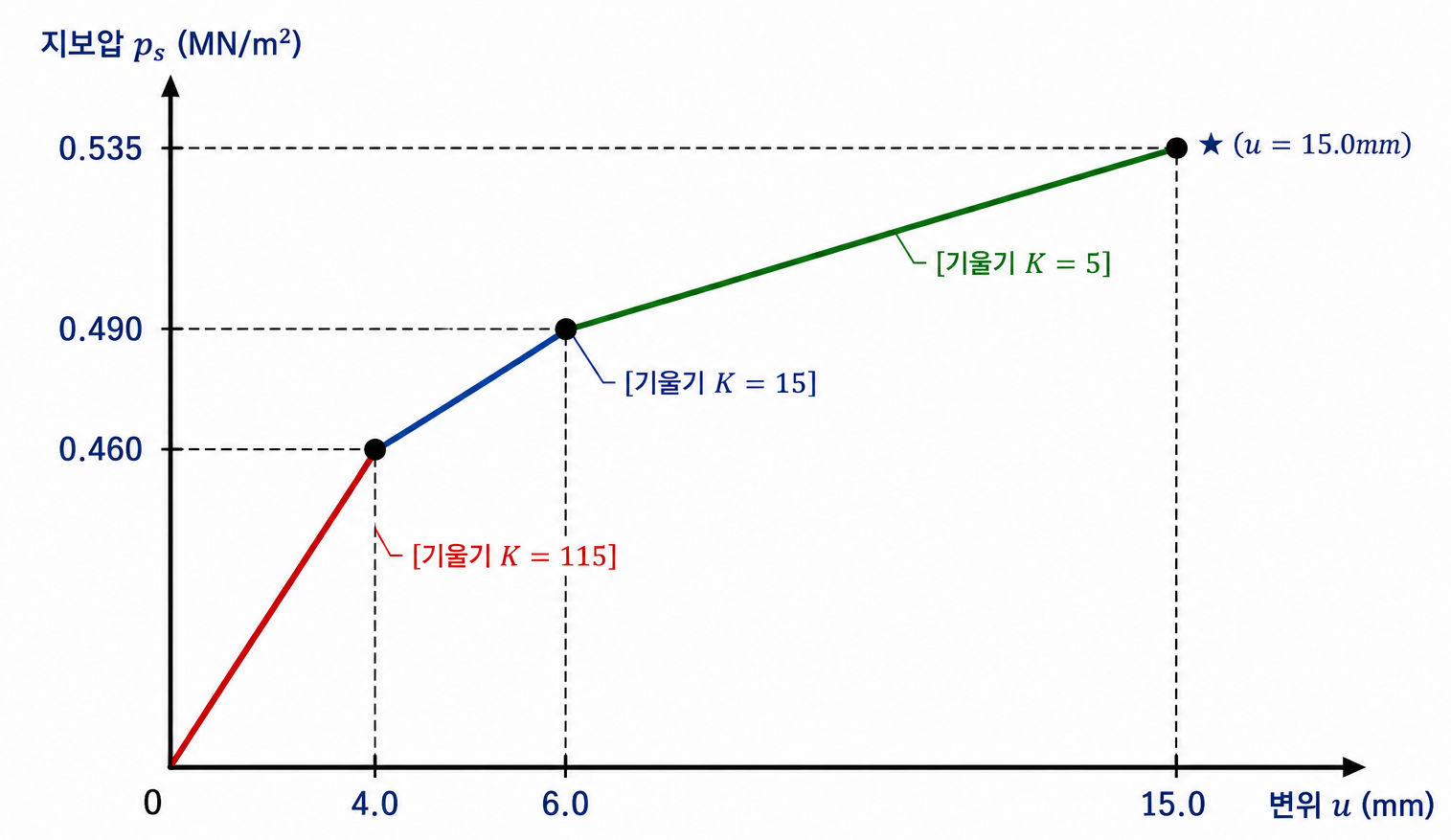

2. 조합 지보재 특성곡선 (동시 설치 조건) 그래프 작도

Ⅲ. [문제 2] 3개의 지보재가 시간차를 두고 설치되는 경우 특성곡선의 변화

실무 NATM 공법의 막장 후방 거동과 같이 숏크리트 타설, 강지보재 건치, 록볼트 시공이 시간차(막장 이격 거리)를 두고 순차적으로 수행될 경우의 역학적 곡선 변화 양상은 다음과 같음

1. 개별 지보재 작동 시점(ur0)의 수평 이동 (Shift) 메커니즘

• 설치 전 자유 변위 발생: 터널 굴착 직후 지보재가 없는 무지보 방치 시간 동안 지반 변위가 선제적으로 진행
• 원점의 변동: 각 지보재의 변위 수용 원점(ur0)이 우측 변위 방향으로 각각 이동하여 개별 곡선이 시작
  예) 숏크리트가 변위 u1에서 설치되고, 강지보재가 u2, 록볼트가 u3 지점에서 순차 가설된다면, 지보재의 탄성 한계 도달점 역시 u1 + 4.0mm, u2 + 6.0mm, u3 + 15.0mm로 연장

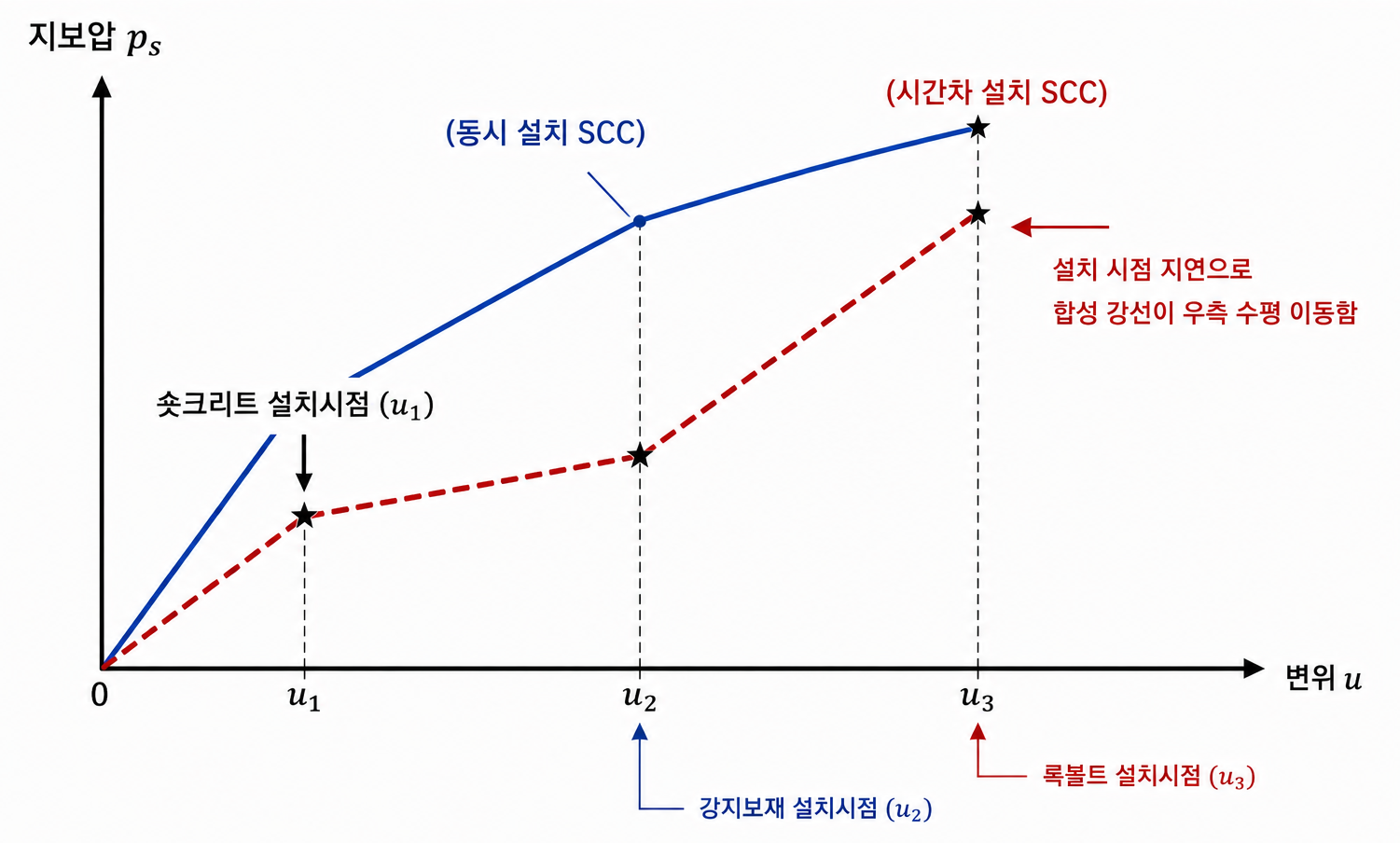

2. 시간차 설치 시 합성 지보재 특성곡선의 정량적 변화 그래프

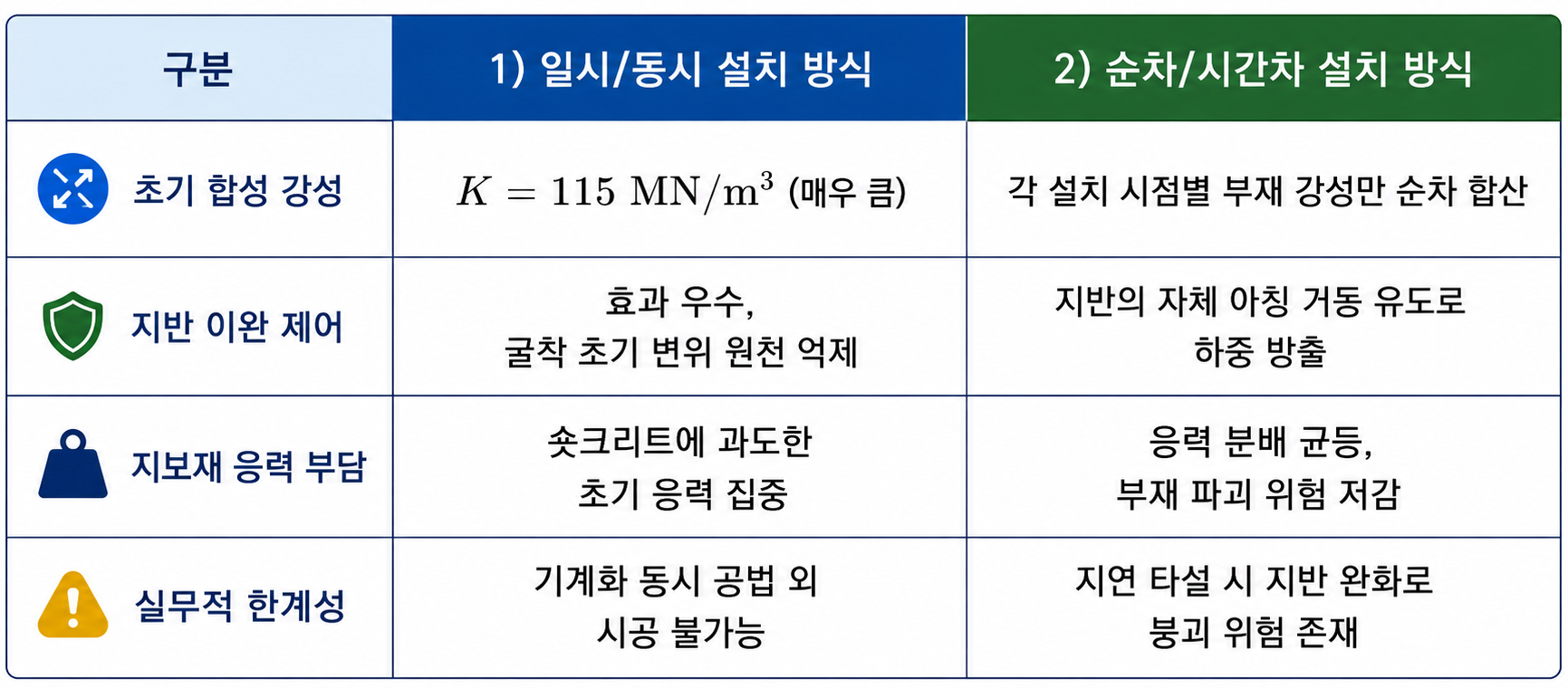

3. 시간차 설치에 따른 지반-구조물 거동 특성 비교

Ⅳ. 공학적 차별화: 실무적 한계성 및 기술사적 제언

1. 본 수리 해석 결과에서 알 수 있듯이, 동시 설치 시 숏크리트의 강성(100MN/m³)이 타 지보재에 비해 압도적으로 커서 초기 하중의 86.9%를 숏크리트가 독점 분담하게 된다. 이는 불연속면이 발달한 불량 암반에서 숏크리트의 전단 균열 및 탈락을 유발하므로, 실무에서는 인위적으로 시간차 설치를 유도하거나 인버트 조기 폐합을 통해 지반 자체의 전단 강도를 극대화하는 지반 아칭 효과를 병행해야 한다
2. 설계 단계에서 산정된 지보재 특성곡선(SCC)은 시공 현장의 암질 변동성 및 지하수 침투압을 100% 반영하지 못한다. 따라서 터널 굴착과 동시에 막장 후방에 내공변위계 및 천단침하계를 설치하여 시간-변위(L/T 곡선)의 수렴성 여부를 실시간 감시하고, 변위 속도가 가속화될 경우 즉시 지보 패턴을 강지보재 간격 축소 및 록볼트 조기 정착 등의 정보화 사후 대책으로 피드백해야 한다.

Ⅴ. 결론: 향후 스마트 터널 지보 제어전망

1. 향후 2026년 이후의 미래형 대심도 터널 공학에서는 사람이 직접 변위를 측정하는 전통적 계측 방식에서 벗어나, 막장 전방에 3D 레이저 스캐닝(LiDAR) 및 고해상도 디지털 이미지 프로세싱 기술을 도입하는 추세이다. 이를 통해 굴착 직후의 미세 초기 변위를 mm 단위로 자동 스캔하여 지반반응곡선의 동적 도출이 가능해질 것
2. 시간차 가설 시 가장 핵심적인 공학적 과제는 '지반이 파괴되지 않으면서 응력을 방출할 수 있는 최적의 설치 타이밍'을 결정하는 것이다. 수집된 현장 계측 빅데이터를 머신러닝 기반 가설 예측 알고리즘에 대입함으로써, 본 문제에서 다룬 숏크리트, 강지보재, 록볼트의 개별 설치 시점(ur0)을 실시간으로 최적화 지정하는 지능형 터널 정보화 시공(Digital Twin NATM) 체계가 고도화될 것
