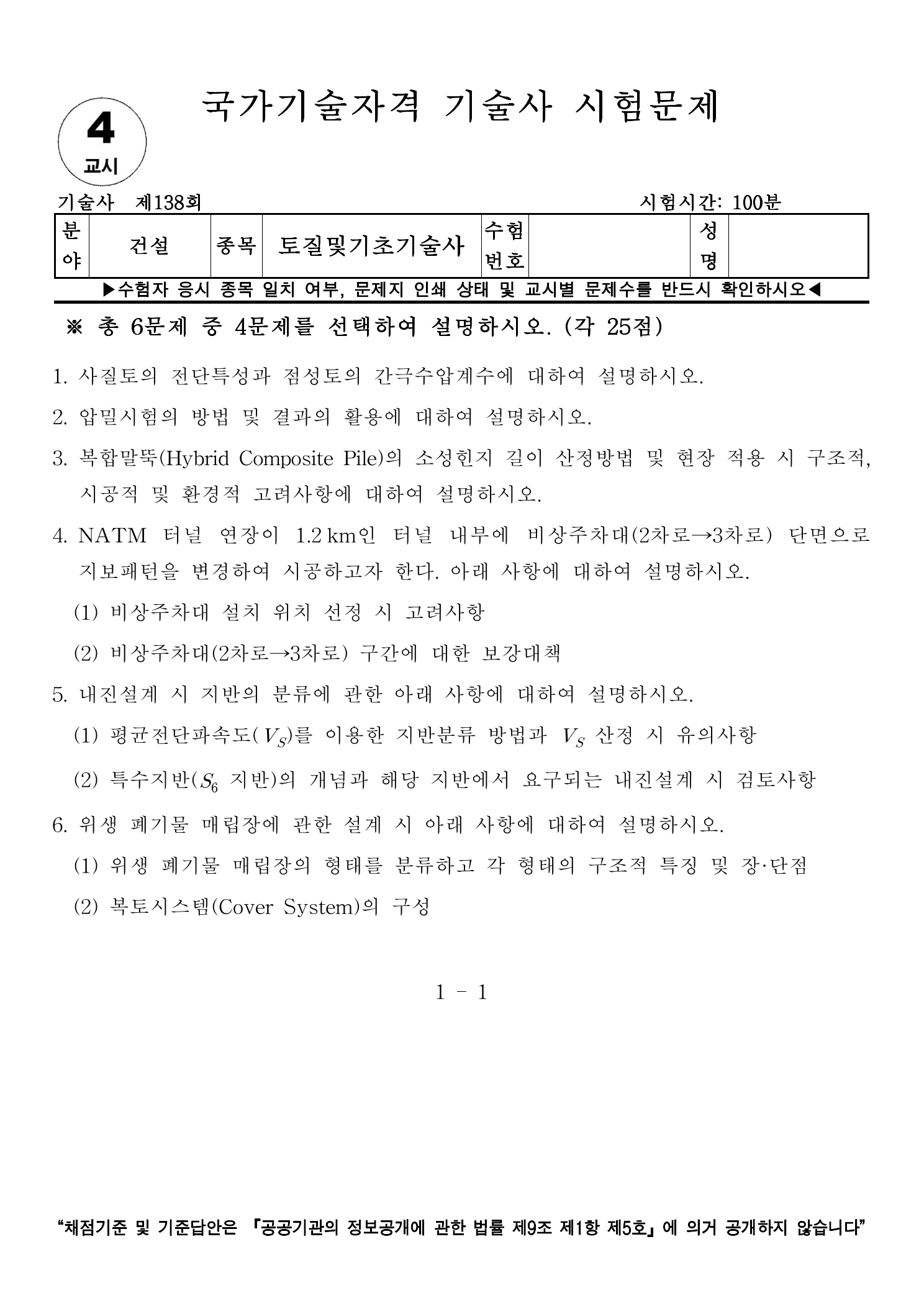

[토질 및 기초 기술사] 138회 4교시 기출문제 3번

3. 복합말뚝(Hybrid Composite Pile)의 소성힌지 길이 산정방법 및 현장 적용 시 구조적, 시공적 및 환경적 고려사항에 대하여 설명하시오.



Ⅰ. 개요

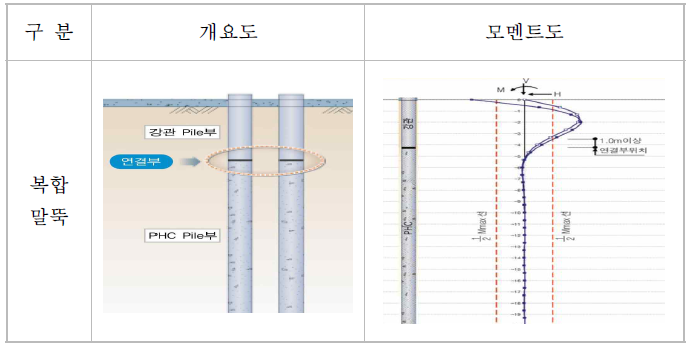

1. 복합말뚝은 수평력이 지배적인 말뚝 상부에는 강관을, 축력이 지배적인 하부에는 PHC 말뚝을 이질 접합하여 각각의 장점을 극대화한 말뚝 형식이다
2. 지진 등 횡하중 발생 시, 복합말뚝의 이질 접합부 또는 강관부 하단에서 비탄성 변형이 집중되는 소성힌지가 형성된다. 이 소성힌지의 길이는 구조물의 에너지 흡수 능력(연성)을 결정하는 핵심 정수로, 정확한 산정이 내진 안정성 확보의 전제 조건이다
3. 본 답안에서는 복합말뚝의 응력 분포 특성에 따른 소성힌지 정의와 길이 산정 방법을 설명하고, 실제 현장 적용 시 직면하는 구조적 접합부 안정성, 시공 중 이질재 굴착/근입 문제, 그리고 경제성/환경성 관점의 고려사항에 대해 기술사적 관점에서 설명하고자 한다

Ⅱ. 복합말뚝의 응력 분포 특성 및 소성힌지의 정의

1. 응력 역전 현상: 강관과 PHC의 탄성계수(E) 차이로 인해, 접합부에서 강성은 하부가 더 큰 듯하나 휨모멘트는 강관부에 집중되는 응력 역전 현상 발생
2. 소성힌지의 정의 (Lp): 휨하중 증가 시 강관부 항복 및 PHC 콘크리트 압축 파괴가 발생하는 구간. 횡변위(△)를 소성회전각(θp)으로 환산하기 위해 정의하는 등가 길이 개념

---

Ⅲ. 복합말뚝의 소성힌지 길이 산정 방법

1. 수치 해석적 방법 (Non-linear FEA, Finite Element Analysis)

• 특징: 말뚝-지반 상호작용(p-y 곡선)과 말뚝 자체의 비탄성 재료 모델(강관 항복, 콘크리트 압축 파괴)을 모두 고려
• 산정 절차
  • 비선형 휨모멘트-곡률 관계 (M - Φ 곡선) 도출
  • 비선형 프레임 해석 또는 3D FEM(Finite Element Method) 해석 수행
  • 극한 하중 상태에서 재료 항복이 발생한 등가 길이 구간을 Lp로 정의

2. 경험적/준이론적 식의 적용 및 한계

• 특징: 강관말뚝이나 PHC말뚝 단일 재료에 대해 제안된 식을 복합말뚝에 조건부 적용
• 대표적인 경험 식:
  • Mattock 식: Lp = 0.5·D + 0.05·z
    (D: 말뚝 직경, z: 모멘트 역전점 거리) 복합말뚝에서는 z값 선정이 모호함
  • CALTRANS 식: Lp = 0.08·L + 0.15·fy·db
    (L: 지점 간 거리, fy, db: 철근 특성) 복합말뚝은 주철근 개념이 달라 직접 적용 어려움
• HCP 특수성 반영 필요: 경험 식 적용 시 강관의 두께(t), PHC의 OCR, 접합부 강성 변화 등을 고려한 보정계수 도입 필요

3. 실대형 재하시험을 통한 검증

• 설계 단계에서 산정된 Lp의 신뢰성을 확보하기 위해, 실제 크기의 복합말뚝에 횡방향 극한 재하시험을 수행하여 비탄성 변형 구간을 실측하고 설계 식을 보정

Ⅳ. 현장 적용 시 구조적 고려사항

1. 이질 접합부의 안정성 확보

• 구조적 거동: 강관과 PHC는 이질 재료이므로 휨 및 전단에 의한 슬립(Slip) 및 탈락 위험이 가장 큼
• 대책: 강관 내부에 스터드 볼트(Stud Bolt) 또는 리브(Rib)를 설치하고, PHC 두부에 철근을 보강한 후 초고강도 몰탈(or 무수축)을 충전하여 확실한 기계적 일체화 유도. 접합부 강성이 말뚝 강성보다 크도록 설계

2. 강관 두께(t) 및 길이(Lsteel) 최적화: 수평력 영향권(2.0 ~ 3.0D) 및 소성힌지 예상 길이(Lp)보다 강관 길이를 충분히 길게 가져가, 소성 변형이 확실히 강관 내에서 제어되도록 설계

3. 지반 p-y 곡선의 비선형성 고려: 연약 지반이나 액상화 지반에서는 수평 지반 반력 계수(nh)가 급격히 감소하므로, 이를 고려한 비선형 p-y 곡선을 사용하여 소성힌지 위치 및 길이를 재평가해야 함

---

Ⅴ. 현장 적용 시 시공적 및 환경적 고려사항

1. 시공적 고려사항

• 말뚝 근입 깊이 확보 및 수직도 관리
  • 대구경 복합말뚝은 중량이 크고 이질 재료가 결합되어 있어, 굴착 시 공벽 붕괴 및 근입 중 수직도 오차 발생 위험
    (수직도 오차는 추가 모멘트를 유발하여 소성힌지 거동을 변화시킴)
  • 대책: 굴착 전 사전 지반 개량(필요시), 전용 장비(대구경 RCD 등) 활용, 실시간 수직도 계측 및 교정
• 접합부 품질 관리
  • 강관 내부 충전 몰탈의 충전성 불량은 이질재 일체화의 최대 약점
  • 대책: 고유동 무수축 몰탈 사용, 충전 시 진동 다짐 및 다짐 봉 확인, 비파괴 검사(초음파 등)를 통한 충전 유무 확인

2. 환경적 및 경제성 고려사항

• 생애주기비용(LCC) 및 탄소배출량 저감
  • 복합말뚝은 전 구간 고강도 강관 사용 대비 강재 사용량을 줄여 경제성 확보
  • 고강도 강관 생산 과정의 탄소 배출량을 PHC(상대적으로 저탄소)로 대체함으로써 환경성 개선
• 대책: LCC 분석을 통해 타 말뚝 형식(전 구간 강관, 대구경 현타 등) 대비 복합말뚝의 우위성 입증. 환경성적표지(EPD) 등을 활용하여 탄소 배출량 저감 효과를 정량적으로 제시

Ⅵ. 결론 (기술자적 제언)

- 복합말뚝은 구조적 효율성과 경제성 고려가 가능한 혁신적 기초 형식이다. 그러나 지진 등 극한 하중 상태에서의 연성 거동을 결정하는 소성힌지 길이(Lp) 산정은 여전히 공학적 불확실성이 크므로 기술사는 다음과 같은 대응을 수행해야 한다

• 첫째, 정밀 수치 해석을 기본으로 하되 현장 여건을 고려한 보수적인 Lp를 적용할 것
• 둘째, 시공 단계에서는 가장 취약한 이질 접합부의 일체화 품질을 확보하기 위해 고유동 몰탈 사용 및 철저한 충전성 검사를 실시할 것
• 셋째, 단순 공사비 비교를 넘어 생애주기비용(LCC) 및 탄소 저감 효과를 정량화하여 제시함으로써, 복합말뚝 적용의 타당성을 환경적 관점에서도 입증해야 한다
