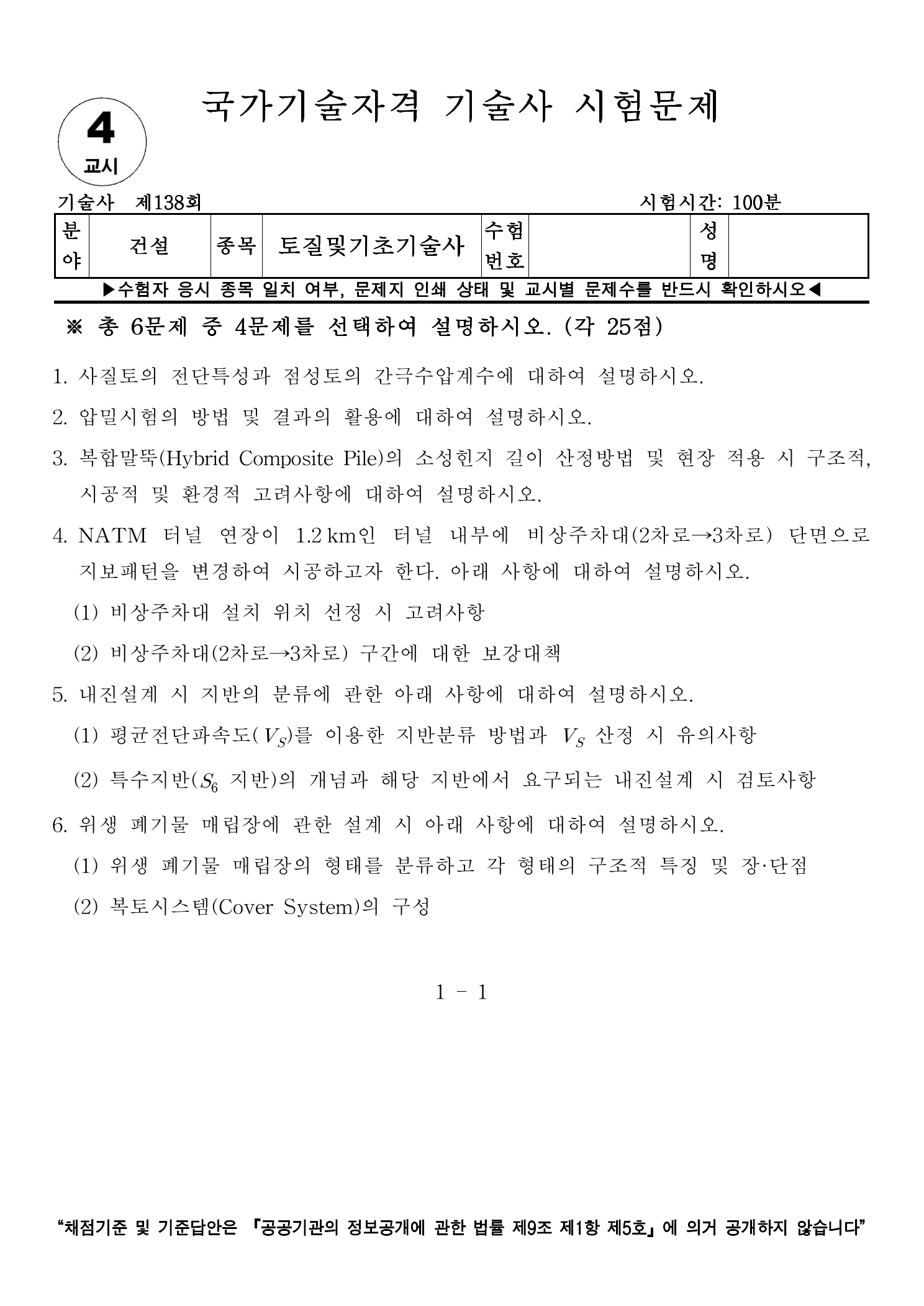

[토질 및 기초 기술사] 138회 4교시 기출문제 2번

2. 압밀시험의 방법 및 결과의 활용에 대하여 설명하시오.



Ⅰ. 개요

1. 압밀이란 포화된 점성토 지반이 하중을 받을 때, 간극 속의 물(간극수)이 서서히 빠져나가면서 지반의 체적이 감소하고 침하가 발생하는 현상이다
2. 압밀시험은 현장 지반을 대표하는 불교란 시료를 채취하여 실내에서 단계별 하중을 가함으로써 지반의 압축성과 시간 의존성(침하 속도) 정수를 산출하는 것을 목적으로 한다
3. 시험을 통해 얻은 압축지수(Cc), 선행압밀하중(Pc), 압밀계수(Cv) 등은 구조물 기초의 장기 부등침하 발생 가능성 평가, 성토 공사의 단계별 시공 속도 결정, 연약지반 개량 공법(샌드 드레인 등) 설계의 핵심 기초 자료로 활용된다

Ⅱ. 압밀시험의 종류 및 장단점

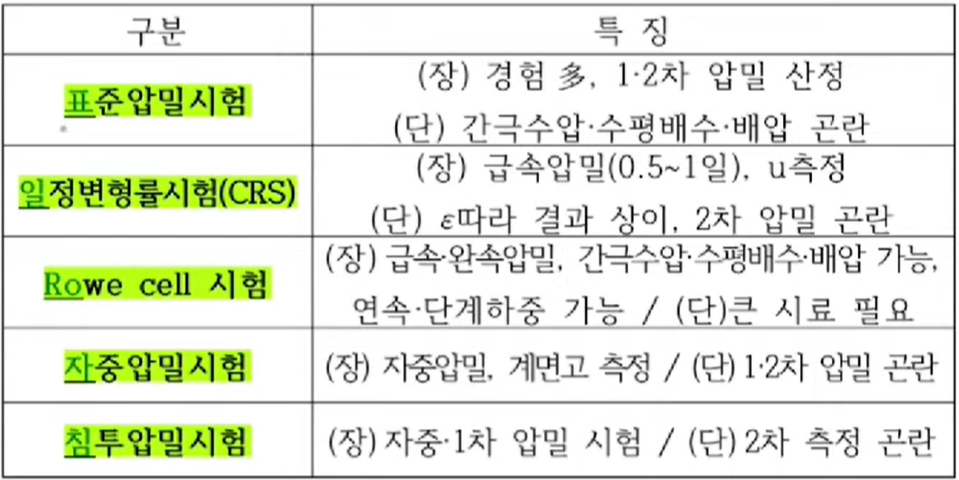

1. 압밀시험의 종류 및 장단점

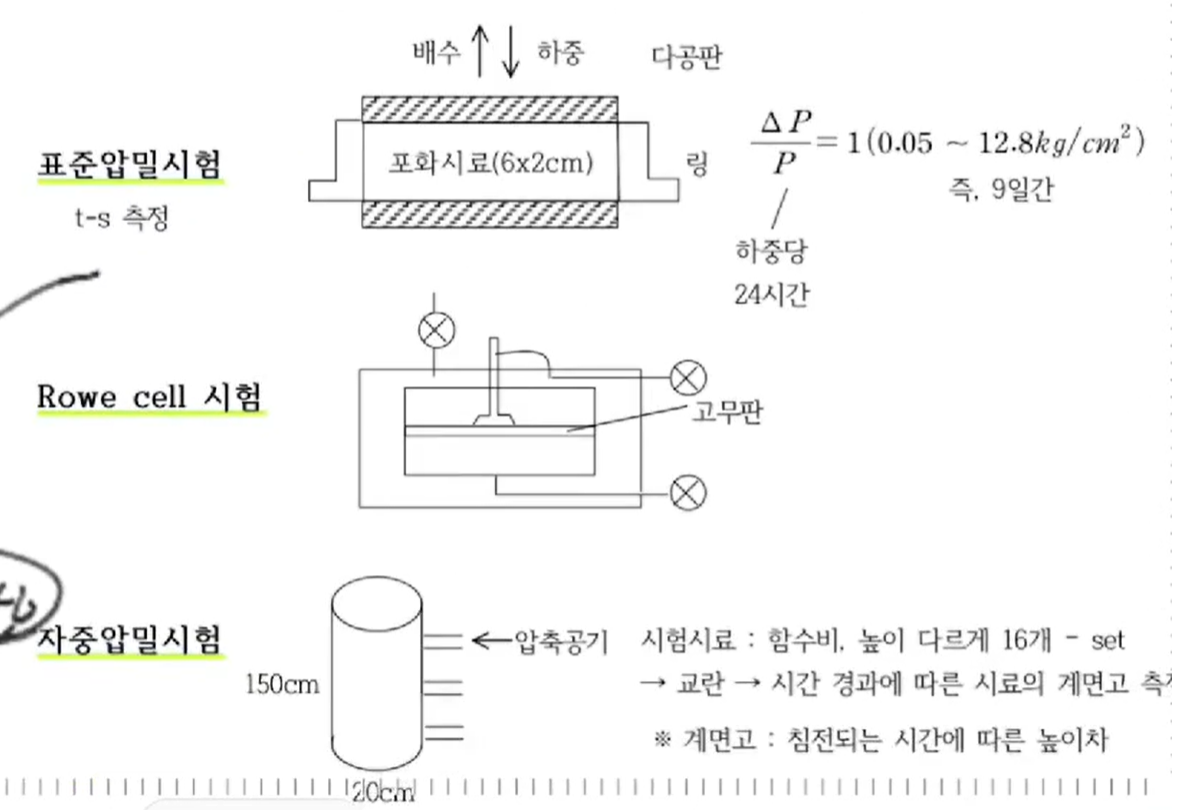

2. 대표 압밀시험 개요도

3. 표준압밀시험 장비 및 원리: 시료의 수평 방향 변위는 구속하고, 연직 방향으로만 하중을 가하여 1차원 압밀 상태를 모사함. 시료 상하부에 다공질판을 배치하여 양면 배수 조건을 형성

4. 표준압밀시험 순서

• 시료 성형 및 거치: 불교란 시료를 압밀 링 크기에 맞춰 성형 후 거치 (완전 포화를 위해 물을 채움)
• 단계별 하중 재하: 초기 하중(0.05 ~ 0.1 kgf/cm²)을 시작으로 1, 2, 4, 8, 16 kgf/cm² 등 재하 비율을 2로 하여 단계별로 재하
• 침하량 측정: 각 하중 단계마다 8, 15, 30초, 1, 2, 4, 8, 15, 30분, 1, 2, 4, 8, 24시간 간격으로 침하량(△H) 측정
• 제하: 최종 하중 재하 후 역순으로 하중을 제거하여 리바운드(Rebound) 특성 확인

---

Ⅲ. 압밀시험 결과의 분석 및 정수 산출

1. 하중-간극비 관계 (e - logP 곡선) 분석

• 선행압밀하중 (Pc): 과거에 지반이 받았던 최대 유효 상재하중. 카사그란데 작도법으로 산출



2. 시간-침하량 관계 (t - △H 곡선) 분석

• 압밀계수 (Cv): 침하 속도 결정 정수. log t 법(Casagrande) 또는 √t 법(Taylor)으로 산출

---

Ⅳ. 압밀시험 결과의 실무적 활용

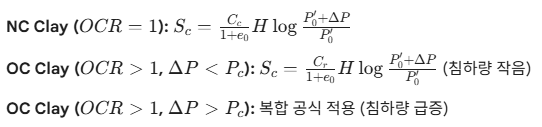

1. 최종 압밀 침하량 (Sc) 예측: 지반의 OCR 상태에 따라 다른 공식을 적용하여 구조물의 장기 부등침하량을 정밀 예측

2. 침하 시간 (t) 및 압밀도 (U) 예측: 목표 압밀도(U=90% 등)에 도달하는 데 걸리는 시간(t)을 계산하여 시공 계획 수립

• 배수거리(H)가 침하 시간에 큰 영향을 주므로, 대심도 연약지반의 경우 시간 단축을 위해 연직배수재(PBD 등) 설계의 기초 자료로 Cv 활용

3. 단계 성토(Stage Construction) 및 강도 증가율(m) 산정: 1차 성토 하중에 의해 압밀이 진행됨에 따라 지반의 유효응력(σ')이 증가하고 비배수 전단강도(cu)가 증가함

• 증가된 강도를 고려하여 다음 단계 성토 하중의 크기와 재하 시기를 결정, 지반 파괴 예방

Ⅴ. 시험 결과 활용 시 기술자적 고려사항 및 한계

1. 시료 교란의 영향: 시료 채취 및 성형 과정에서 교란이 발생하면 e - logP 곡선이 완만해져 Cc는 작게, Pc는 불분명하게 나타남. 반드시 Schmertmann 법 등으로 현장 처녀압축곡선(VCL)을 보정하여 침하량을 과소평가하지 않도록 해야 함
2. 배수 조건의 차이: 실내 시험은 1차원 양면 배수이나, 현장은 3차원 배수이거나 불균질한 투수층이 존재할 수 있음. 현장 재하시험 등과 비교하여 Cv값 보정 필요
3. 이차 압밀: 유기질토나 고소성 점토의 경우, 1차 압밀 완료 후에도 흙 입자의 재배열에 의한 이차 압밀 침하가 지속되므로, 이차압축지수(Cα)를 별도로 산정하여 반영해야 함

Ⅵ. 결론 (기술자적 제언)

- 압밀시험은 연약지반 위에 건설되는 구조물의 '장기 안정성'을 담보하는 가장 중요한 설계 정수를 제공한다. 기술사는 다음과 같은 공학적 대응을 수행해야 한다

• 첫째, 시료 채취 단계부터 불교란 시료 확보에 만전을 기하고, 시험 결과 보고서 수취 시 반드시 시료 교란도를 먼저 체크하여 보정 실시할 것.
• 둘째, 침하량 예측 시 단순히 공식에 대입하기보다 대상 지반의 과압밀 상태(OCR)를 정확히 판별하여 과소/과대 침하 예측을 예방할 것
• 셋째, 현장 시공 단계에서는 실내 시험치(Cv) 기반의 침하 예측과 함께 실제 현장 계측(침하계, 간극수압계) 데이터를 병행 분석하여, 예측의 불확실성을 역해석으로 보완하고 시공 안전성을 관리해야 한다
