[토질 및 기초 기술사] 138회 3교시 기출문제 6번

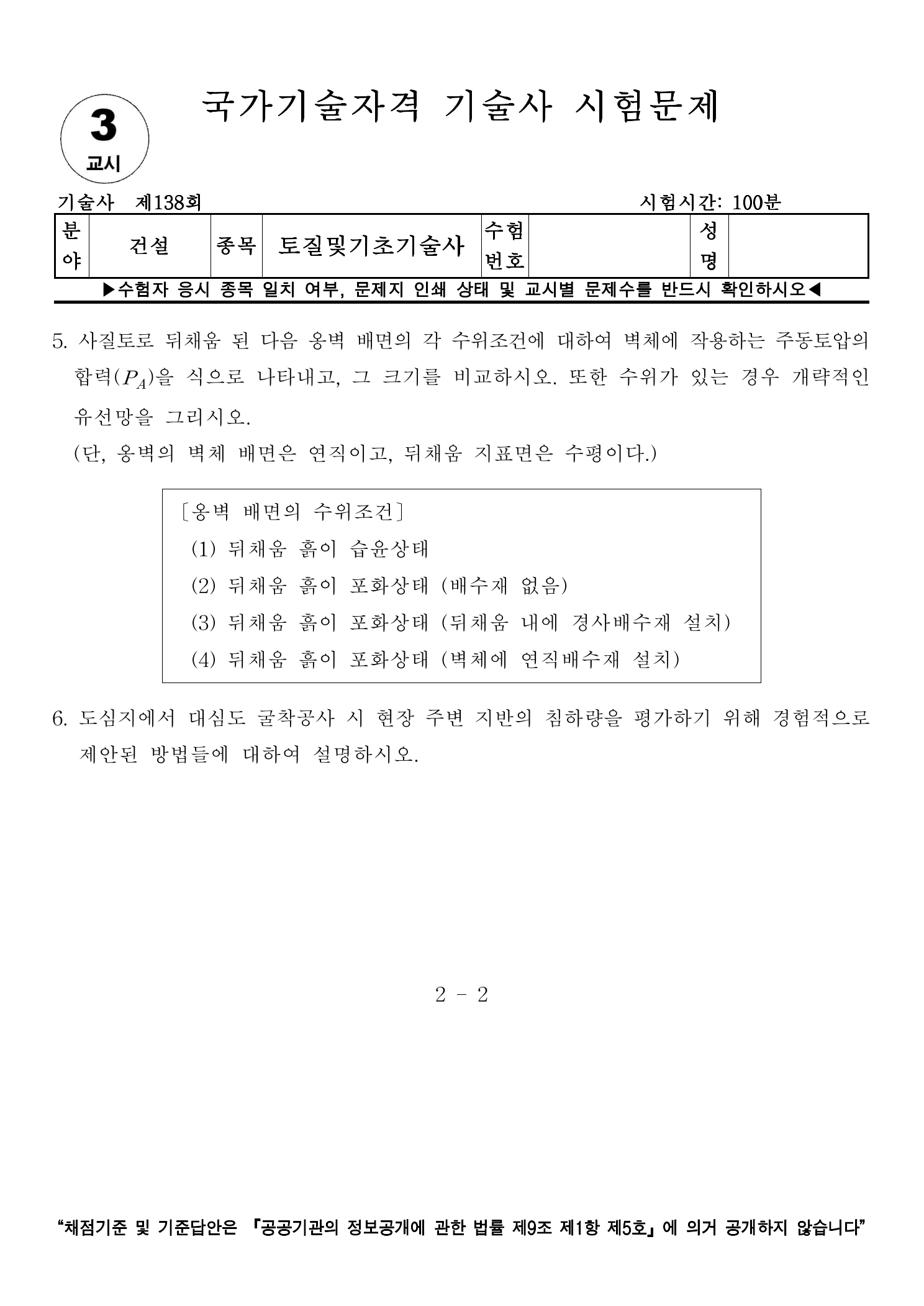

6. 도심지에서 대심도 굴착공사 시 현장 주변 지반의 침하량을 평가하기 위해 경험적으로 제안된 방법들에 대하여 설명하시오.

도심지 대심도 굴착은 주변 지반의 대규모 응력 해방을 유발하며, 흙막이 벽체의 변형과 배수 작용으로 인해 인접 지반의 침하를 필연적으로 동반한다
유한요소법(FEM) 등 수치 해석은 지반 물성 및 시공 조건 입력에 따라 결과값의 변동성이 크므로, 과거의 다양한 실측 데이터를 통계적으로 분석하여 제안된 경험적 방법이 초기 설계 및 위험도 평가에 매우 효율적이다
본 답안에서는 도심지 지반 특성에 따른 침하 메커니즘을 분석하고, Peck 등 대표적인 경험적 예측 방법의 특징과 적용 한계를 기술하고자 한다

- 경험적 방법은 주로 최대 침하량(△max)과 침하가 미치는 영향 범위(d)를 산정하는 데 집중함

1. Peck의 방법

특징: 전 세계적인 실측 데이터를 바탕으로 지반 조건과 굴착 깊이(H)에 따른 침하 비율을 정규화하여 제안
산정 방식: (영향범위) 굴착 선단에서 2.0 ~ 3.0H까지 영향이 미치는 것으로 가정
- 최대 침하 비율:
  - 사질토(N>30): 0.1 ~ 0.3%H
  - 중간~굳은 점토: 0.3 ~ 0.5%H
  - 연약 점토: 0.5 ~ 1.0%H 이상
평가: 매우 간단하지만, 흙막이 벽체의 강성이나 배수 조건을 고려하지 않아 과소/과대 평가 우려가 있음

2. Mana & Clough의 방법 (점토 지반 특화)

특징: Peck의 방법을 보완하여, 점성토 지반에서 굴착에 대한 안전율(Fs) 개념을 침하량 산정에 도입
산정 방식:
- 무차원수 활용: δmax / H 와 △P / su (또는 σv / su) 간의 상관관계 도출
- 지반 지지력과 연계: 굴착 저면의 Heaving에 대한 안전율이 낮을수록 침하량이 급격히 증가함을 명시
평가: 점성토 지반의 강도(su)와 침하량 간의 역학적 관계를 잘 반영함

3. Caspe의 방법 (벽체 변형과 연계)

4. 기타 방법 및 최근 경향

※ 지하수위 저하가 지배적인 경우, Peck의 값은 배수 침하를 포함하지 않으므로 Terzaghi 등의 압밀 이론을 병행해야 함

지하수 영향의 분리 평가: 도심지 침하의 상당수는 지하수위 저하에 의한 압밀 침하이다. 경험적 방법은 대개 유효응력 변화(굴착)에 의한 침하를 다루므로, 반드시 정밀 침투 해석을 병행하여 배수 침하를 추가해야 함
배수재 조건의 활용: 인접 구조물이 매우 가까운 경우, 연직 배수재를 벽체에 설치하여 침윤선을 벽 부근에서 즉시 저하시킴으로써 지반 내 압밀 발생을 최소화하는 설계 적용
계측 기반의 역해석: 초기 단계에서 경험적 방법으로 예측하되, 시공 중 실측된 침하 데이터를 바탕으로 경험 식의 매개변수를 역해석으로 보정하여 향후 침하를 정밀 예측

- 도심지 대심도 굴착 시 주변 침하량 예측은 단순한 공학적 수치를 넘어 인접 구조물과의 분쟁 해결 및 시공 안전을 위한 필수 과정이다. 기술사는 다음과 같은 공학적 대응을 수행해야 한다

첫째, 설계 초기 단계에서는 Peck 등 다수의 경험적 방법을 병행 적용하여 예상 침하량의 범위를 넓게 설정할 것
둘째, 영향 범위(d) 내에 인접 구조물이 존재하는 경우, 경험적 수치에만 의존하지 말고 Caspe 식이나 수치 해석을 통해 벽체 강성(EI)을 최적화할 것
셋째, 실제 시공 단계에서는 실측 계측치와의 비교를 통해 경험 식을 역해석으로 보정함으로써, 초기 예측의 한계를 보완하고 데이터 기반의 실질적인 위험 관리를 수행해야 한다
