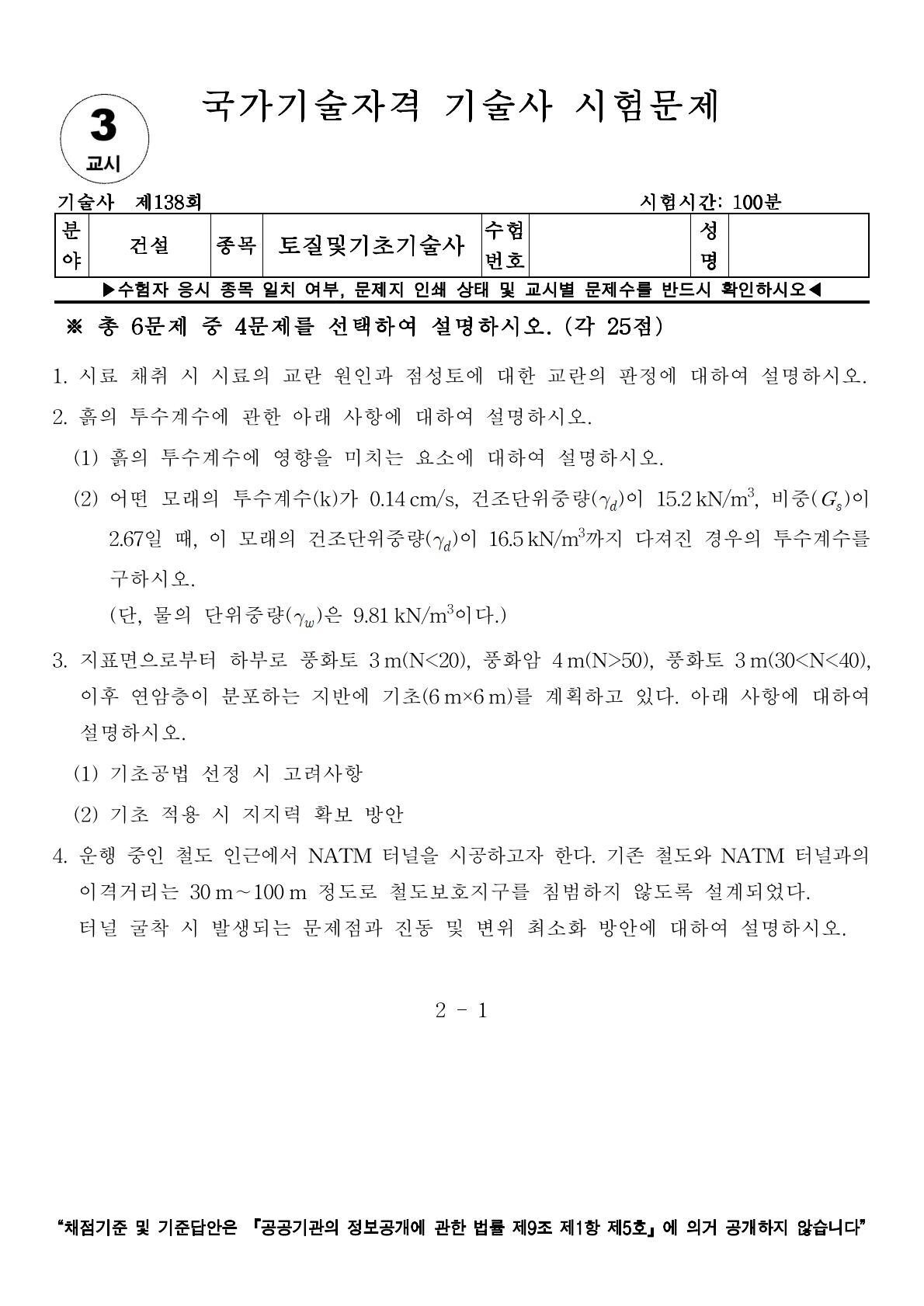

[토질 및 기초 기술사] 138회 3교시 기출문제 4번

4. 운행 중인 철도 인근에서 NATM 터널을 시공하고자 한다. 기존 철도와 NATM 터널과의 이격거리는 30 m∼100 m 정도로 철도보호지구를 침범하지 않도록 설계되었다. 터널 굴착 시 발생되는 문제점과 진동 및 변위 최소화 방안에 대하여 설명하시오.



Ⅰ. 개요

1. 운행 중인 기존 철도 선로에 근접하여 NATM 공법을 이용한 터널을 굴착하고자 한다. 기존 철도와 이격 거리는 30m~100m로 철도보호지구 기준선(30m) 외측이나, 발파 시 발생하는 진동 및 굴착에 따른 지반 변위 영향권 내에 위치한다
2. 철도는 진동 및 변위에 매우 예민한 구조물(특히 고속철도의 경우)이므로, 시공 중 선로의 기하학적 선형 유지와 시설물 안전을 위한 최저 진동치(Vallow) 및 허용 변위(δallow) 범위 내 관리가 필수적이다
3. 본 답안에서는 발파 진동에 의한 문제점과 변위 발생 메커니즘을 분석하고, 이를 최소화하기 위한 공법적 대책 및 계측 관리 방안에 대해 기술사적 관점에서 설명하고자 한다

Ⅱ. 철도 근접 굴착에 따른 영향 개요도 및 Mechanism

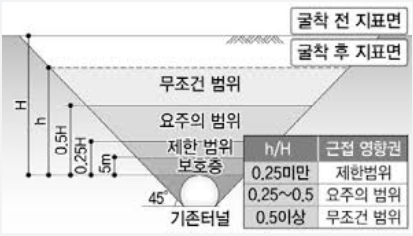

1) 개요도

2) Mechanism

1. 발파 진동 전파: 터널 막장 발파 시 발생한 충격파가 지반을 통해 선로 노반 및 기초 구조물로 전파
2. 지반 이완 및 변위: 터널 굴착 시 주변 지반의 응력 재분배로 인해 이완 영역이 발생 → 지표면 침하가 선로 하부까지 도달

Ⅲ. 터널 굴착 시 발생되는 문제점

1. 발파 진동에 의한 영향

• 궤도 구조물 이완: 반복적인 진동 충격으로 인한 자갈 도상의 밀도 저하 및 체결 장치 이완
• 통신 및 신호 설비 오작동: 신호 및 통신 설비가 미세 진동에 노출될 경우 순간적인 오작동 유발로 열차 방호 체계 위협

2. 지반 변위에 의한 영향

• 궤도 뒤틀림: 선로 하부의 불균등 침하로 인해 고저, 방향, 수평 뒤틀림 등 궤도 5대 틀림 발생 → 탈선 위험
• 인접 구조물 균열: 옹벽, 교량 기초, 승강장 등 철도 부대 시설물의 균열 및 부등 침하 유발

3. 시공 중 위험성

• 낙석 및 막장 붕괴: 지질 조건 불량 시 과도한 진동이 터널 자체의 안정성을 해쳐 시공성 및 안전성 저하

---

Ⅳ. 진동 및 변위 최소화 방안

1. 설계 및 계획 단계

① 철저한 지반 조사: 시굴 및 시추 조사를 통해 철도 선로 하부의 지질 상태(파쇄대, 지하수위) 정밀 파악

② 수치 해석: 철도-지반-터널 상호작용 해석을 수행하여 예상 침하량 및 진동 영향을 사전 시뮬레이션

2. 시공 단계 - 진동 제어 대책

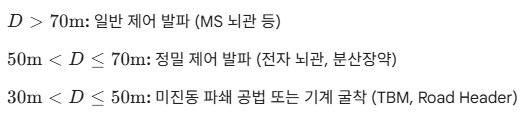

① 진동 제어 발파 적용 : 철도 인근 근접 발파 시, 진동 크기(V)는 순간최대장약량(W)에 비례하고 이격거리(D)에 반비례

② 진동차단막 설치: 철도 선로와 터널 사이 지표면에 트렌치를 굴착(또는 슬러리 월 설치)하여 수평 진동 전파 경로 차단

③ 비발파 굴착으로의 전환

3. 시공 단계 - 변위 제어 대책

1) 선행 보강 공법 적용 (막장 전방)

• 강관다단층 그라우팅: 지반 전방을 미리 고결시켜 인공 아치 형성
• 수평 Jet Grouting (SIG): 연약 지반 구간에서 차수 및 강성 확보를 위한 대구경 보강재 삽입

2) 조기 지보 및 폐합

• 숏크리트 조기 밀폐: 굴착 후 즉시 막장 및 천단부에 숏크리트 타설로 지반 이완 억제
• 링 Closure 신속 수행: 전단면 분할 굴착 시(벤치 굴착 등) 하반 지보재를 조기에 연결하여 터널 구조물의 강성 신속 확보

3) 계측: 시공 중 계측 결과에 따라 지보재 등급을 유연하게 조정

Ⅴ. 계측 관리 및 철도 운행 조정 방안

1. 자동화 계측 시스템 구축
   • 선로 위 계측기: 궤도 틀림을 실시간 감지하기 위한 자동화 계측기 설치 및 0.1mm 단위 관리
   • 진동 센서: 철도 기초에 부착하여 발파 시 실시간 PPV 측정 및 허용치 초과 시 경보 시스템 가동
2. 운행 차단 시공
   • 열차 비운행 시간(야간 등) 발파: 가장 위험도가 높은 발파 작업은 열차가 운행하지 않는 시간에만 수행하도록 코레일(철도공사)과 사전 협의
3. 서행 운전 요청
   • 계측 변위가 경고치(Warning level)에 도달할 경우, 해당 구간 열차 운행 속도를 제한하도록 요청

Ⅵ. 결론 (기술자적 제언)

• 철도 근접 NATM 굴착은 제로 리스크를 추구해야 하는 정밀 시공이다. 기술사는 다음과 같은 현장 관리를 수행해야 한다
  • 첫째, 설계된 이격 거리가 30m ~ 100m라 하더라도 지반 조건이 불량할 경우 30m 기준선을 넘어 영향이 미칠 수 있음을 인지하고, 가장 보수적인 진동 기준치(0.5 kine ~ 1.0 kine)를 적용할 것
  • 둘째, 발파 진동과 굴착 침하에 대한 자동화 계측을 철도 노반에 통합하여 실시간으로 모니터링하고, 허용 변위가 $5\text{mm}$ 수준(고속철도 기준)에 근접할 경우 즉시 시공 중단 후 **석(Back Analysis)**을 통한 보강 대책을 즉각 시행해야 한다.
  • 셋째, 공사 시작 전 코레일 등 관계 기관과의 철저한 협의를 통해 열차 운행 스케줄과 발파 시간의 완전한 분리를 최우선 순위로 설정해야 한다.
