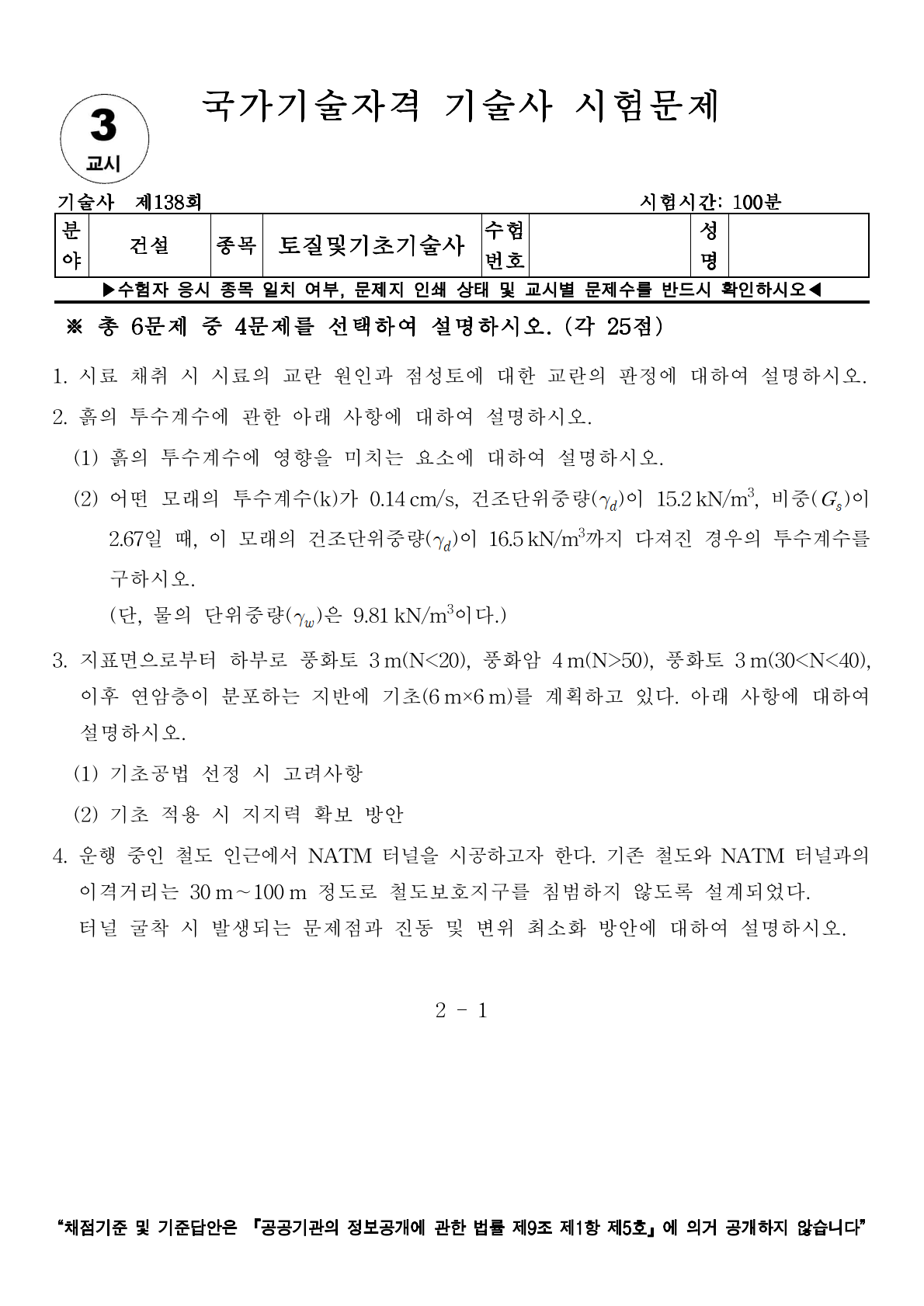

[토질 및 기초 기술사] 138회 3교시 기출문제 3번

본 지반은 상부 풍화토(3m), 풍화암(4m) 하부에 다시 풍화토(3m)가 존재하는 역전된 강성 구조를 보이며, 최종적으로 연암층이 지지층 역할을 하는 복합 지형이다
단순 상부 풍화암 지지만으로는 하부 풍화토층의 압밀 침하 및 전단 파괴 우려가 있으므로, 구조물 하중과 지층별 N치를 고려한 직접기초 또는 말뚝기초의 적정성을 검토해야 한다
상부 지층의 지지력뿐만 아니라 하부 연약층으로의 응력 전이를 분석하여 구조물의 허용 침하량 내 안정성을 확보하는 것이 본 설계의 핵심이다

샌드위치 지층 효과: 중간 풍화암층이 일시적으로 높은 지지력을 제공하는 듯하나, 하부 풍화토층의 N치가 상대적으로 낮아 하중 증가 시 침하 발생 가능성 농후
응력 확산 영역: 기초 폭(B=6m)을 고려할 때, 영향 범위(2B ≒ 12m) 내에 하부 풍화토와 연암층이 모두 포함됨

1) 하부 연약층의 펀칭 파괴 검토: 상부 풍화암층의 두께(4m)가 기초 폭(6m)보다 작으므로, 하중이 하부 풍화토층으로 직접 전달되어 전단 파괴가 일어날 가능성 검토

2) 부등 침하 가능성: 풍화토층의 두께나 N치가 불균질할 경우 구조물의 부등 침하로 인한 균열 발생 우려

3) 경제성 및 시공성: 직접기초 채택 시 풍화암층까지의 굴착(3m) 및 치환 비용과 말뚝기초(연암 지지) 시공 비용의 비교 검토

4) 구조물 중요도 및 허용 침하량: 상부 구조물이 침하에 민감한 정밀 기기나 고층 구조물인 경우, 확실한 지지층(연암)까지의 선단 지지 말뚝 고려

1. 직접기초 적용 시

2. 말뚝기초 적용 시

3. 하중 분산 효과 극대화 (복합 기초)

응력 전이 해석: 기초 하부 3m 지점(풍화암)과 7m 지점(하부 풍화토)에서의 연직 응력 증가량(△σz)을 계산하여 하부 층의 항복 여부 판단
평판재하시험(PBT)의 한계 인지: 풍화암층에서의 PBT 결과는 하부 풍화토층의 영향력을 반영하지 못하므로, 반드시 깊은 기초 재하시험이나 수치 해석 병행 필요
시공 중 확인: 굴착 시 막장면 지질 확인(Face Mapping)을 통해 풍화암의 상태가 설계와 상이할 경우 즉시 설계 변경 검토

- 본 현장은 상부 풍화암이라는 '겉보기 지지층'에 현혹되기 쉬운 지반 조건이다. 기술사는 다음과 같은 공학적 판단을 내려야 한다

첫째, 기초 폭 대비 상부 강성층 두께가 얇으므로 반드시 하부 지층을 포함한 통합 안정 해석을 수행할 것
둘째, 경제성을 위해 직접기초를 선택할 경우 하부 풍화토의 장기 압밀 침하를 무시해서는 안 됨
셋째, 확실한 안정성을 위해 연암층을 지지층으로 하는 말뚝기초를 우선 검토하되, 현장 여건에 따라 풍화암층 내 그라우팅 보강을 통한 직접기초 안을 대안으로 제시하는 유연함이 필요하다
