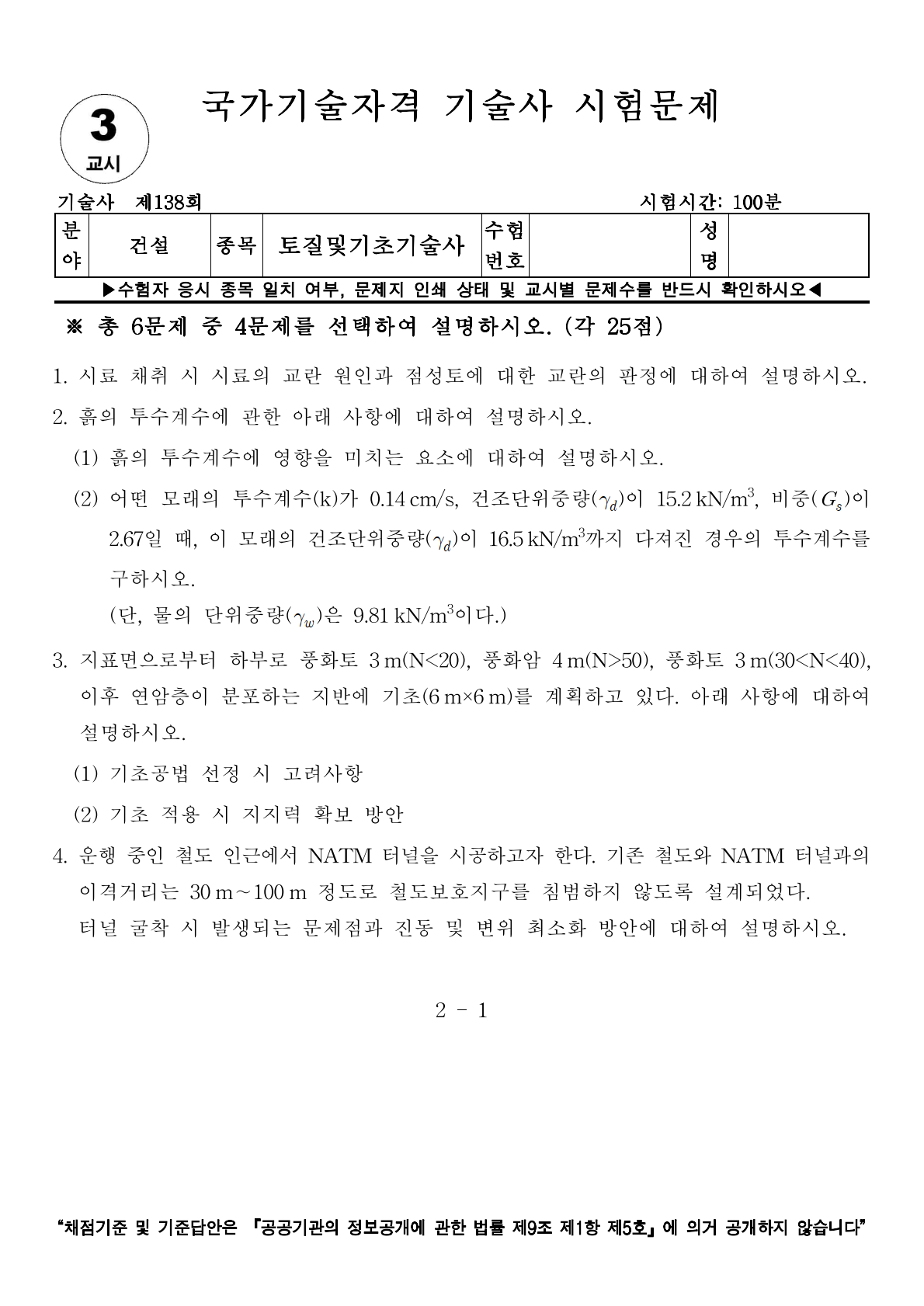

[토질 및 기초 기술사] 138회 3교시 기출문제 1번

1. 시료 채취 시 시료의 교란 원인과 점성토에 대한 교란의 판정에 대하여 설명하시오.



Ⅰ. 개요

1. 시료 교란이란 지반 조사 및 시료 채취 과정에서 응력 해방, 장비의 마찰, 부주의한 취급 등에 의해 지반 본래의 구조와 역학적 성질이 변화하는 현상이다
2. 시료가 교란되면 점성토의 압축지수(Cc)는 감소하고 압축곡선의 경사가 완만해지며, 비배수 전단강도(Cu)는 실제보다 과소평가되어 비경제적인 설계의 원인이 된다
3. 실내 시험 결과의 신뢰성을 확보하기 위해 시험 전후로 시료의 교란도를 정량적으로 판정하고, 필요한 경우 결과값을 보정하거나 재시험을 결정해야 한다

Ⅱ. 시료 채취 시 교란의 주요 원인 (Mechanism)

1) 응력 해방 : 지중 유효응력 상태에 있던 시료가 지표로 채취되면서 상재하중이 제거되어 체적이 팽창하고 간극수압이 변화

2) 샘플러에 의한 물리적 교란

• 면적비(Area Ratio): 샘플러 선단 두께에 의한 지반 압축
• 내외측 마찰: 시료가 샘플러 내부로 진입할 때 튜브 벽면과의 마찰로 인한 주면부 변형

3) 취급 및 운반 과정의 부주의: 채취 후 파라핀 밀봉 미비로 인한 함수비 변화, 운반 시의 진동 및 충격, 실내 시험 전 시료 성형 과정의 숙련도 부족

Ⅲ. 시료의 교란도를 최소화하기 위한 샘플러의 조건 (개요도)

• 면적비(Ar): 10% 이하 권장 (작을수록 교란 적음)
• 내경비(Ci): 0.5 ~1.5% 권장 (시료와 튜브 사이의 마찰 방지)

---

Ⅳ. 점성토에 대한 교란의 판정 방법

1) 예민비에 의한 판정

※ 판정: 예민비가 클수록 교란에 의한 강도 감소가 크며, 8 이상일 경우 'Quick Clay'로 분류되어 매우 예민한 지반으로 판단



2) 일축압축시험에 의한 강도 감소 : 불교란 시료와 재성형 시료의 일축압축강도(qu) 및 변형률을 비교/판정

• 강도 감소: 교란된 흙은 전단강도가 감소
• 변형 특성: 교란된 시료는 불교란 시료에 비해 응력-변형률 곡선에서 최대 강도 이후의 변형이 大

3) 압밀시험 : 정규압밀점토의 경우, 불교란 시료와 교란 시료의 압축지수(Cc)와 선행압밀하중(Pc) 차이를 통해 교란을 판단

압밀 곡선: 교란된 시료는 압밀 압력-간극비 곡선(e-log P)이 불교란 시료보다 완만하게 나타나며, 선행압밀하중(Pc)이 저하

4) 흙의 Consistency 변화

• 액성한계(LL) 및 소성한계(PL): 교란은 흙의 일관성에 영향을 주어 액성한계 등을 변화시키므로, 이를 비교하여 교란도 추정

5) 현장 물리적 관찰 및 시험

• 시료 채취기의 개량: 피스톤 샘플러 등을 사용하여 시료 채취 시 발생하는 교란을 최소화하며, 튜브 내경과 절삭날 내경의 차이로 교란 가능성을 예측
• 콘관입시험: 현장 지반 내에서 직접 관입 시험을 통해 흙의 강도와 구조 변화를 측정

※ 점성토의 교란은 주로 자연 상태와 재성형 상태의 일축압축강도 차이(예민비) 및 압밀 특성 변화를 통해 판정

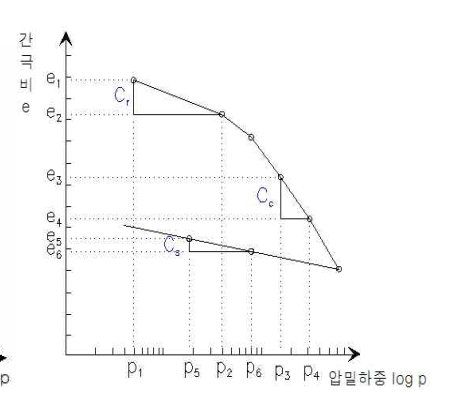

Ⅴ. 교란에 따른 e-log P 곡선의 변화 특성

• 교란이 심할수록 재압축 지수(Cr)는 커지고, 압축 지수(Cc)는 작게 나타나는 경향을 보임

---

Ⅵ. 시료 교란 방지를 위한 실무적 대책 및 사례

1) 최적 장비의 선정 : 매우 연약한 점성토 지반에서는 쉘비 튜브보다 교란이 적은 피스톤 샘플러 또는 블록 샘플링 채택

2) 운반 및 보관 포장 철저: 시료 튜브를 수직으로 세워 보관하고, 완충재를 충분히 사용하여 이동 중 진동을 차단

3) 현장 시험과의 상관관계 검토: 실내 시험 데이터의 신뢰성이 의심될 경우, 교란의 영향을 받지 않는 현장 베인 시험이나 피에조콘 관입시험(CPTU) 결과와 비교하여 설계 정수를 보정함

Ⅶ. 결론 (기술자적 제언)

- 지반 설계의 신뢰성은 컴퓨터 해석 능력이 아니라 얼마나 양질의 시료를 확보하느냐에 달려 있다. 기술사는 다음과 같은 품질 관리를 수행해야 한다.

• 첫째, 시나리오별로 발생 가능한 교란 원인을 분석하고 면적비(Ar)가 검증된 샘플러를 사용할 것
• 둘째, 실내 시험 결과 보고서 수취 시 반드시 △ e/e0 등의 지표를 통해 교란도를 먼저 체크할 것
• 셋째, 교란이 불가피한 심도나 지층에서는 현장 원위치 시험 비중을 높여 실내 시험의 한계를 보완하는 공학적 유연성 필요
