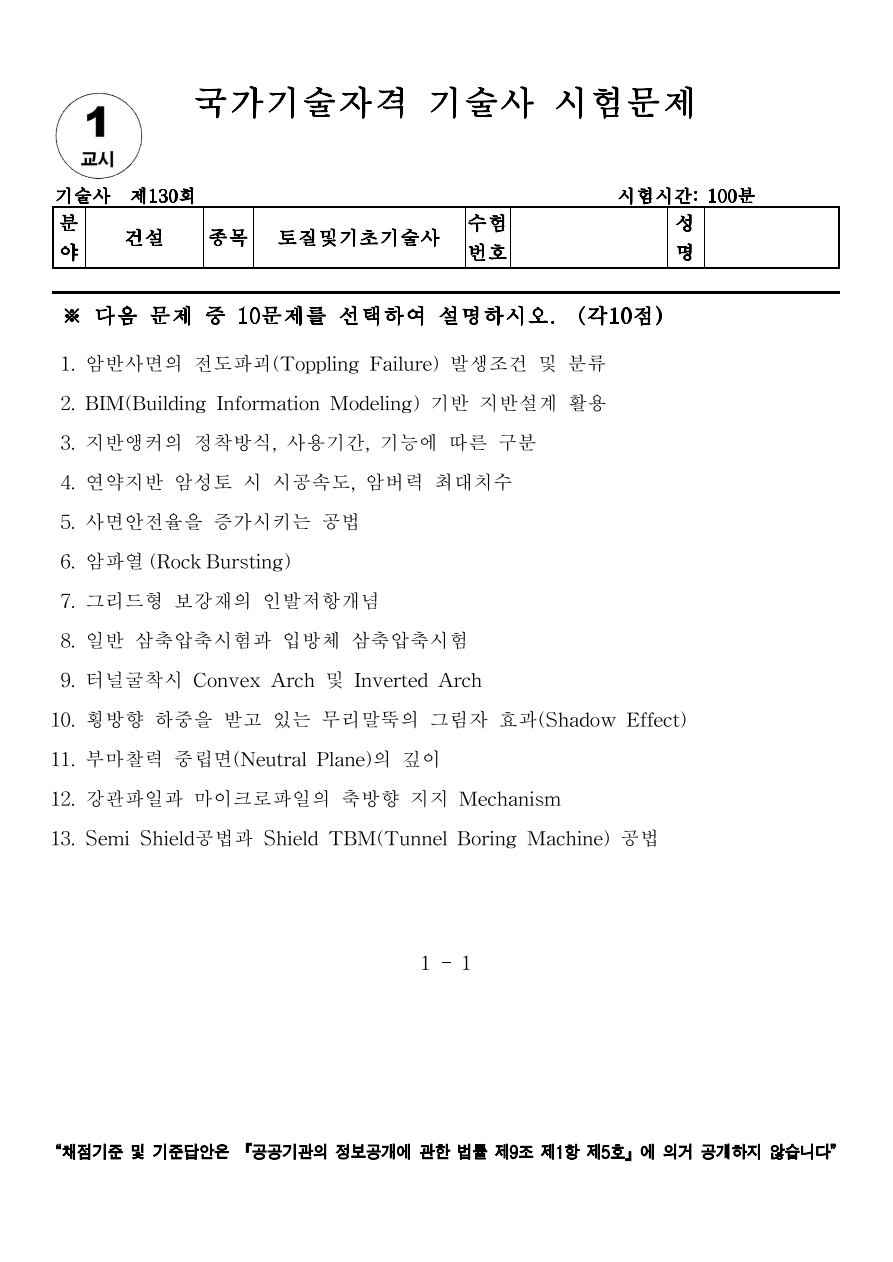

[토질 및 기초 기술사] 130회 1교시 기출문제 2번







1. 정의 및 개요

• BIM은 3차원 객체기반 설계기법으로, 구조·설비·토목 등 건설 전 과정의 정보를 통합·관리하는 디지털 플랫폼임.
• 지반설계에 BIM을 적용할 경우, 지반조사·해석·시공·유지관리 단계에서 효율적 의사결정과 협업이 가능함.

---

2. BIM 기반 지반설계 개념도

• (① 입력) 지반조사자료(시추, 물성, 지하수위) →
• (② 모델링) 3D 지반모델 생성(층서·지층 연속성 표현) →
• (③ 해석연계) 유한요소해석(FEM), 침하·사면안정·지지력 분석 →
• (④ 설계·시공) 구조물과 연계된 기초 설계, 공정·원가·안전 통합 관리 →
• (⑤ 유지관리) 시공 후 모니터링 데이터와 연계, 디지털트윈화

---

3. 활용 효과

구분	기존방식	BIM 기반 설계
데이터 관리	2D 도면, 분산 저장	3D 통합 데이터, 협업 공유
지반 모델링	단순 층서 표시	지반특성·지하수·연약지반 3D 모델
해석 연계	해석별 단일 수행	해석–설계–시공 연계
리스크 관리	경험·단편적 검토	사전 시뮬레이션 통한 리스크 예측
유지관리	별도 계측 관리	BIM DB와 연동, 디지털트윈 적용

---

4. 적용 시 고려사항

• 정확한 지반조사 : 시추, CPT, 지하수위 등 데이터 신뢰성 확보
• 소프트웨어 호환성 : Revit, Civil3D, MIDAS, PLAXIS 등과의 연계 필요
• 대용량 데이터 관리체계 : 클라우드 기반 데이터베이스 구축
• 법·제도 기반 : 토목·지반 분야 BIM 가이드라인 보완 필요

---

5. 기술자적 제언

• 지반설계 BIM은 단순 모델링이 아닌 지반해석–시공–유지관리 통합 의사결정 시스템으로 발전해야 함.
• 향후 AI·IoT·Digital Twin과 연계하여 지반 침하·사면안정 등 실시간 예측·대응 체계 구축 필요.
• 발주기관, 설계사, 시공사, 학계가 함께 BIM 표준화 및 인력양성에 나서야 함.
