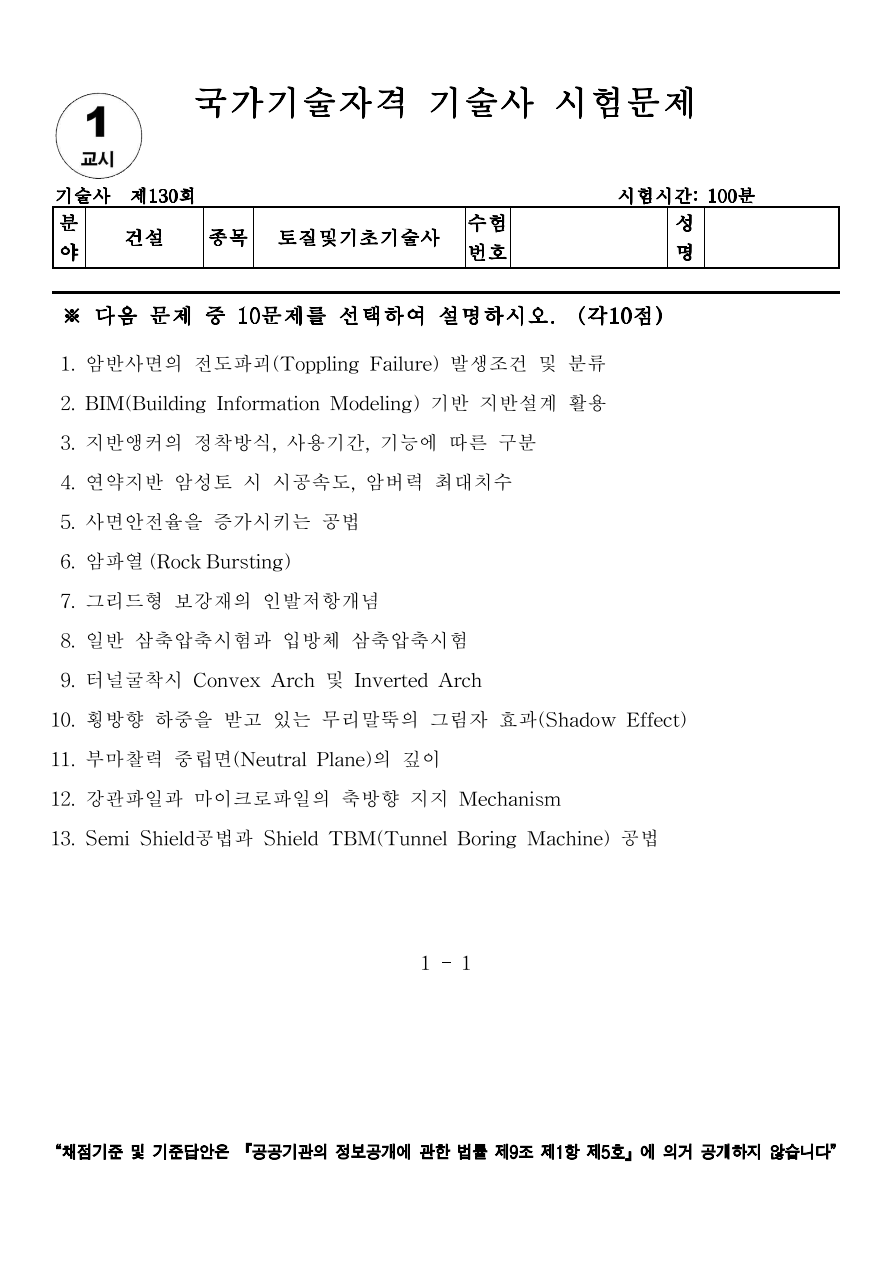

[토질 및 기초 기술사] 130회 1교시 기출문제 3번



Ⅰ. 정의
 - 지반앵커는 구조물에 작용하는 토압·수압을 지반 속 인장재를 통해 안정한 지반에 전달하여 구조물의 안전성을 확보하는 공법으로 정착부, 자유장, 정착장으로 구성된다.

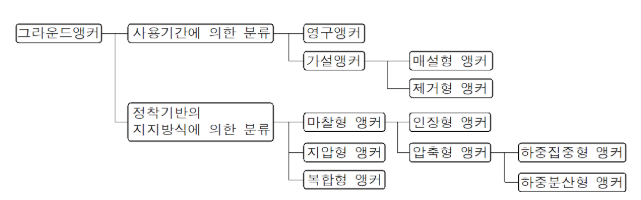

Ⅱ. 개념도 및 분류

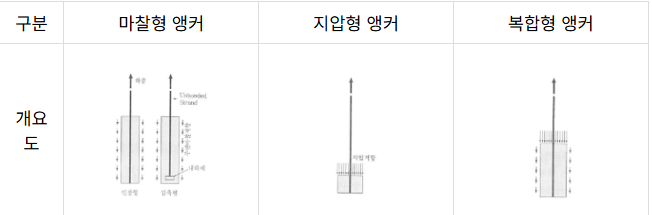

Ⅲ. 정착방식, 사용기간, 기능에 따른 구분

정착방식 구분	사용기간 구분	기능 구분
마찰형 : 주입재와 지반의 마찰력에 의한 정착 기계형 : 쐐기·팽창장치가 지반에 걸려 저항 복합형 : 마찰형+기계형 병용	영구앵커 : 2년↑, 부식방지 철저, 옹벽·교대 등에 사용 임시앵커 : 2년↓, 가시설용, 시공성·경제성 중시	구조용 : 토압·수압 직접 저항 보강용 : 사면·제방 활동방지 시험용 : 인발시험, 설계·시공 검증



Ⅵ. 기술자적 제언

1) 앵커 선정은 지반조건·구조물 수명·시공 목적을 종합 고려해야 한다.
2) 영구앵커는 장기 부식방지와 유지관리계획이 필수이며, 임시앵커는 경제성과 시공성을 중점으로 검토한다.
3) 정착방식·사용기간·기능의 균형적 판단이 안전시공의 핵심이다.
