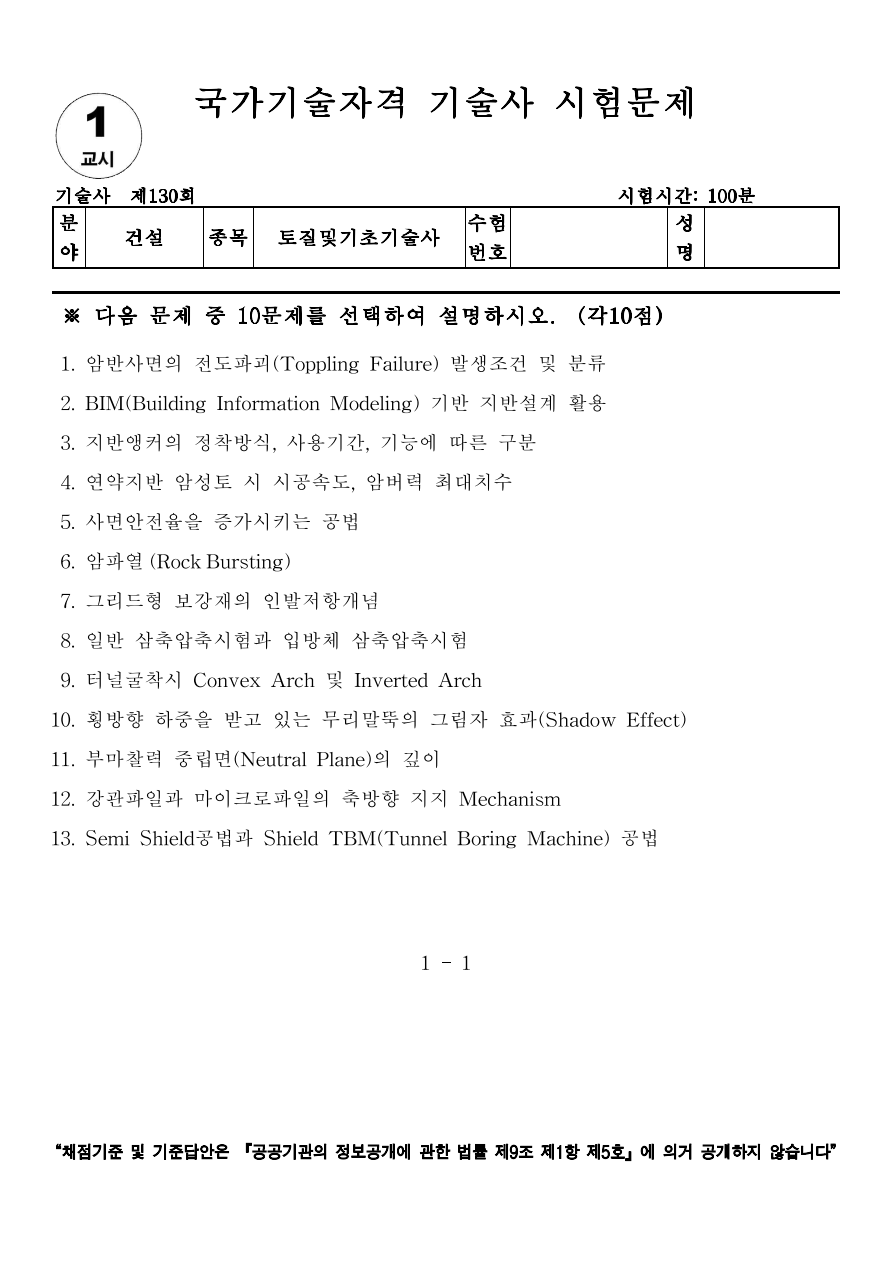

[토질 및 기초 기술사] 130회 1교시 기출문제 4번



문제4) 연약지반 암성토 시 시공속도, 암버력 최대치수



Ⅰ. 정의
연약지반에 암성토를 시공할 경우 급격한 성토속도와 과도한 암덩어리 크기는 지반의 전단파괴 및 과도침하를 유발할 수 있다.
따라서 시공속도와 암버력 최대치수를 관리하는 것이 중요하다.



cf) 연약지반의 정의 : 점토 N<2, qu<0.25, 모래 N 0~4, Dr <20%

cf) 연약지반 침하량 예측 방법 : Hoshino법, 쌍곡선법, Asaoka법

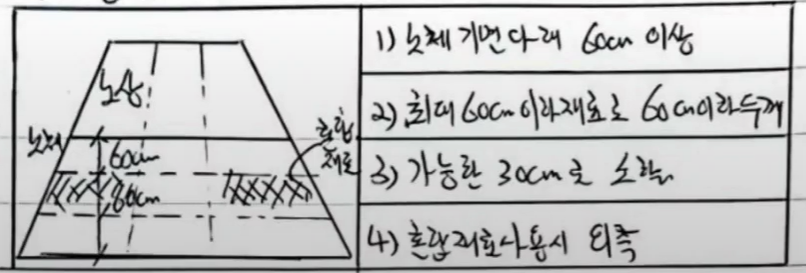

Ⅱ. 개념도

cf) 연약지반 암석토 시공속도 영향인자

 - 단계별 침하량, 다짐장비, 진동 수, 성토속도에 따른 압밀 특성, 지반 특성 등

cf) 연약지반 암성토 시 다짐 시험 : PBT, 침하량, 입도, 들밀도, Proofrolling, CPTu



Ⅲ. 시공속도 관리



  1) 연약지반은 압밀이 지연되므로 성토는 단계적 속도로 진행

  2) 보통 0.30.5m/일, 월 23m 이내로 제한하는 것이 일반적

  3) 필요 시 계측관리(침하계, 간극수압계)를 병행하여 속도 조정



Ⅳ. 암버력 최대치수
  1) 성토재 암버력은 전단집중 방지를 위해 최대 2/3 다짐층 두께 이내로 제한 (1단 최대높이 60cm, 1단 최대치수 60cm)
  2) 보통 600mm 이하가 권장되며, 대형 암석은 상부에 적치하지 않는다. (단, 풍화암이나 연약암석은 300mm 이하)



Ⅴ. 영향요인 및 대응방안

• 지반조건 : 점토층 두께, 압밀특성에 따라 속도 조정 필요
• 성토재 특성 : 입도, 암석의 크기·형상에 따라 다짐효율 변화
• 대응 : 프리로딩, 배수공법, 단계성토, 소형화 암재 사용

Ⅵ. 기술자적 제언
  1) 연약지반 암성토 시공은 단순한 속도와 치수 기준 준수뿐 아니라 실시간 계측결과를 반영한 관리가 필수적이다.
  2) 시공 전 지반조사와 파일럿테스트를 수행하고, 현장조건별 최적 시공속도와 암버력 치수를 설계·시공 일체로 검토해야 한다.









참고영상

암버력 성토기준과 다짐관리
