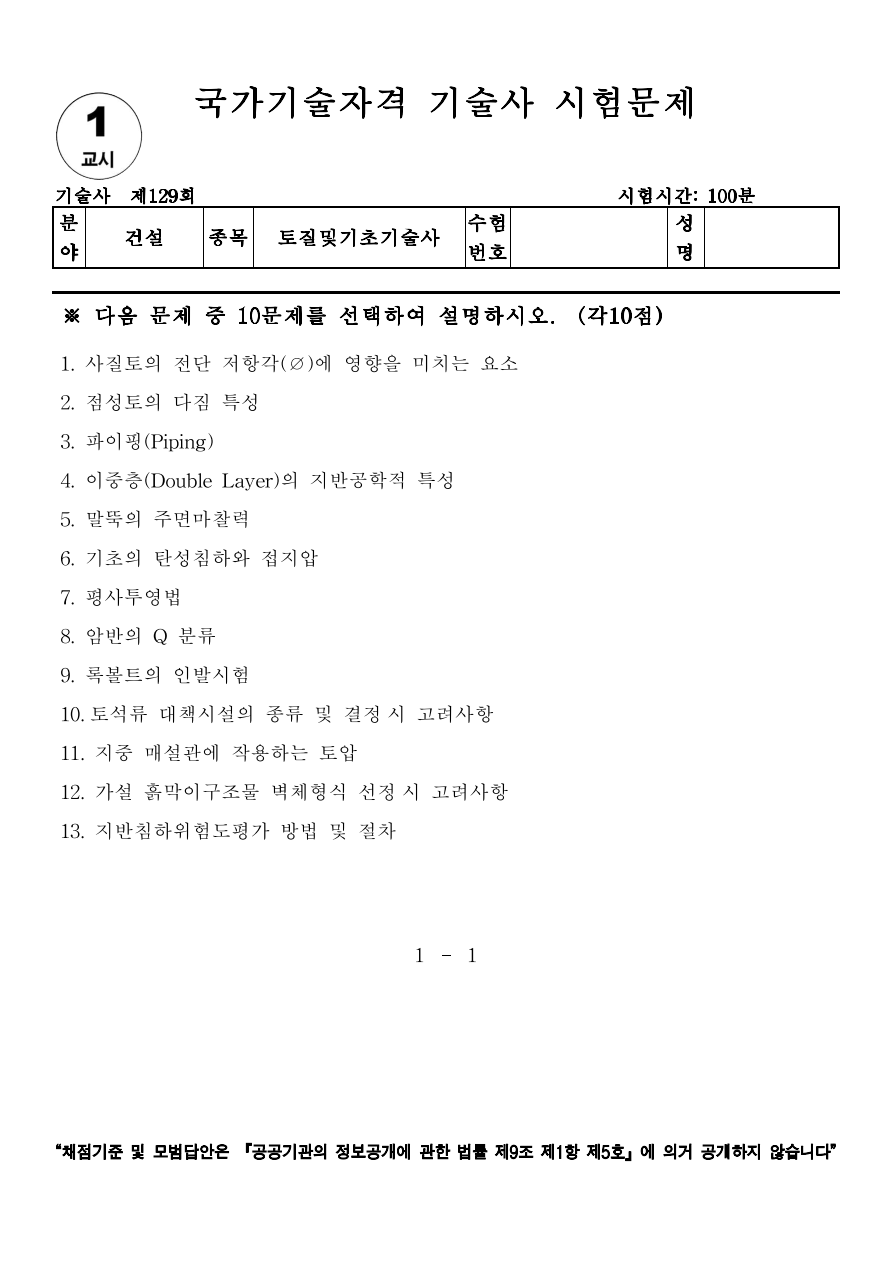

[토질 및 기초 기술사] 129회 1교시 기출문제 12번







1. 정의

• 가설 흙막이 구조물은 굴착 시 주변 지반 붕괴, 지하수 유입, 구조물 안전성 확보를 위해 설치하는 임시 구조물이며, 벽체형식은 지반조건·굴착심도·주변환경·경제성 등을 종합 검토하여 결정함

---

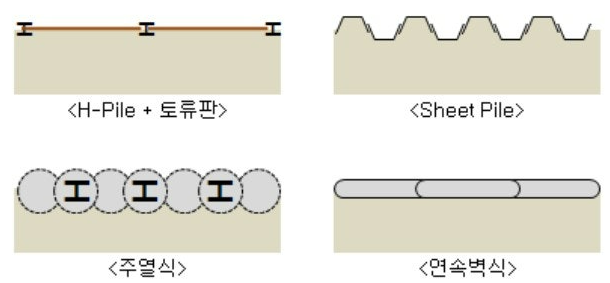

2. 흙막이 벽체 형식 개요도

흙막이 벽체 종류 : 시트파일, CIP, SCW, H-pile+토류판, Slurry Wall, SMW 등

• 지반·지하수 조건 → 투수 차단성, 지지력 고려
• 굴착규모 → 깊이·폭에 따른 구조형식 결정
• 주변 영향 → 인접 구조물 기초 영향, 진동·소음 제한 여부

---

3. 선정 시 주요 고려사항

구분	고려 요소	세부 내용
지반조건	토질, N치, 암반심도, 투수계수	연약지반은 연속벽형, 투수차단형 필요
지하수 조건	수위, 유입량, 차수 필요성	고수위·투수성 크면 차수벽(슬러리월, SMW)
굴착심도·규모	얕은 굴착: 간단한 흙막이 / 깊은 굴착: 연속벽·강성벽	-
주변환경	소음·진동 규제, 인접 구조물 근접도	CIP, Slurry Wall 등 무진동 공법
공사기간·경제성	공기 단축, 재사용성, 자재비	H-pile+토류판은 저비용·재사용 가능



---

4. 벽체 형식별 특성 비교

형식	장점	단점
H-pile+토류판	저비용, 재사용 가능	차수성 낮음, 깊은 굴착 불리
Sheet Pile	시공 빠름, 재사용 가능	소음·진동 큼, 암반 불리
CIP	무진동·무소음, 차수성	공기 길고 고비용
Slurry Wall	차수·지지 동시, 강성 큼	장비·공사비 높음
SMW/SCW	차수+강성, 연약지반 유리	시공속도 느림



---

5. 기술자적 제언

• 단순히 굴착심도만이 아니라 전체 공정, 인근 민원 가능성, 장비 가용성을 종합 검토
• 설계단계에서 지반조사 → 공법선정 매트릭스 활용하여 합리적 형식 결정
• 초기비용보다 안전·품질 확보를 우선 고려해야 함
