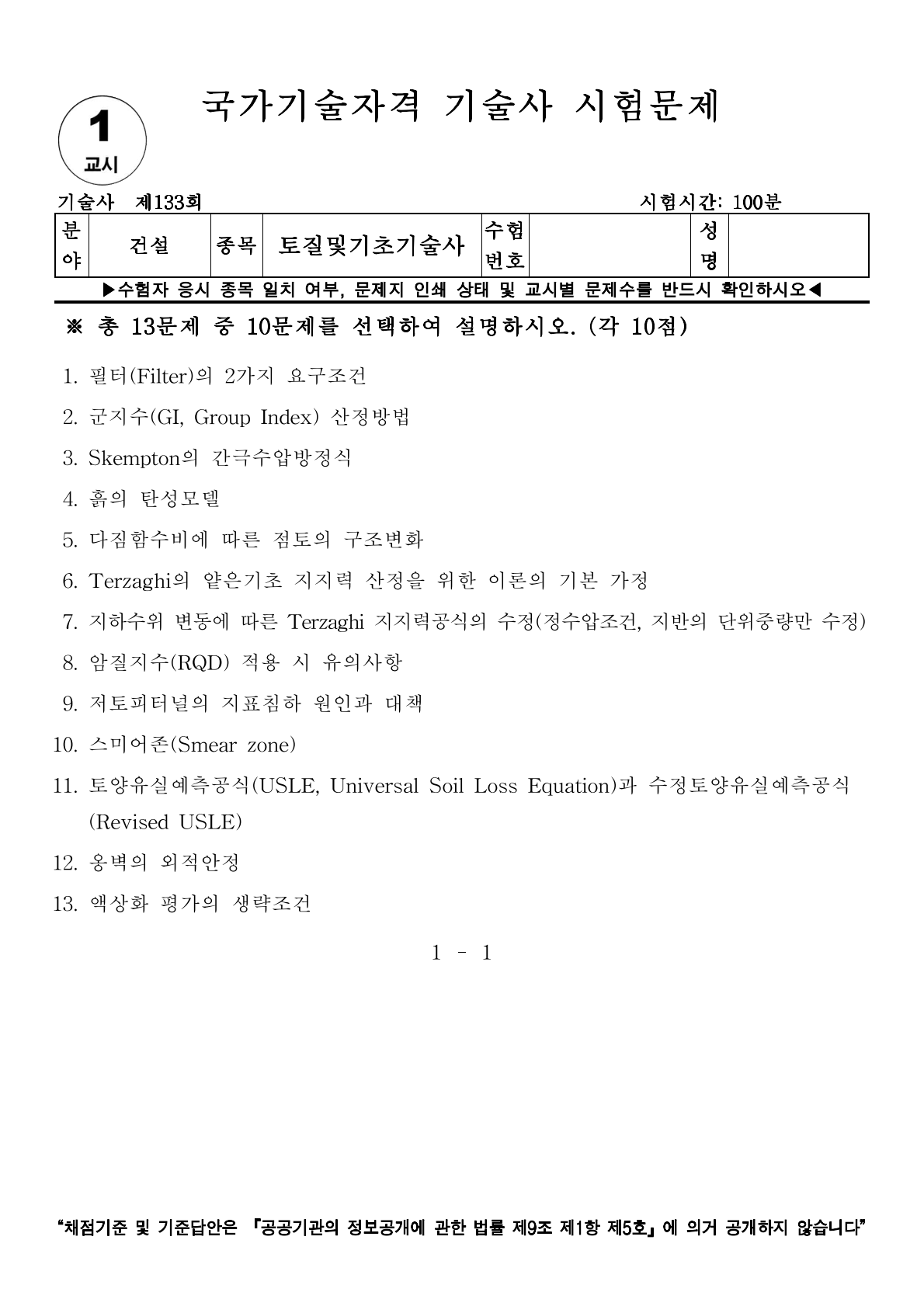

[토질 및 기초 기술사] 133회 1교시 기출문제 1번

필터(Filter)의 2가지 요구조건

- 필터층이란 본체토와 배수층 사이에 설치되어 세립분 유출을 막고, 물의 흐름을 원활히 하는 완충층으로, 사면, 제방, 댐, 옹벽, 배수로 등에 필수적으로 설치되는 구성요소임

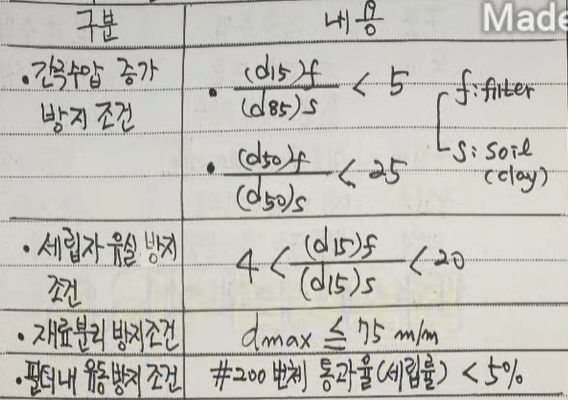

1) 역세방지성 (Retentivity)

① 본체토의 입자가 필터공극을 통과하지 않도록 해야 함

② 본체토의 세립분이 필터 공극보다 충분히 작아야 함

2) 투수성 (Permeability)

① 배수 기능을 유지하기 위해 필터는 본체토보다 투수성이 커야 함

② 물의 흐름은 원활하되, 세립분 이동은 방지해야 함

1) 필터는 다층(2~3층)으로 설계해 입도차이 완화

2) 점착성 본체토일수록 필터의 입도는 작게 설계

3) 불연속 입도재료(빈 공극 존재)는 사용 금지

1) 필터는 구조물의 배수안정성 핵심요소이므로, 시공 시 입도 분리 방지(세립분 세척·균질혼합) 필수

2) 시공 후 장기적 막힘(Colmation) 방지를 위해 현장투수시험 및 세립분 유실시험 병행

3) 기술자는 필터 설계 시 현장입도분포시험 + 경험식 병행검증을 통해 최적 입도비 결정
