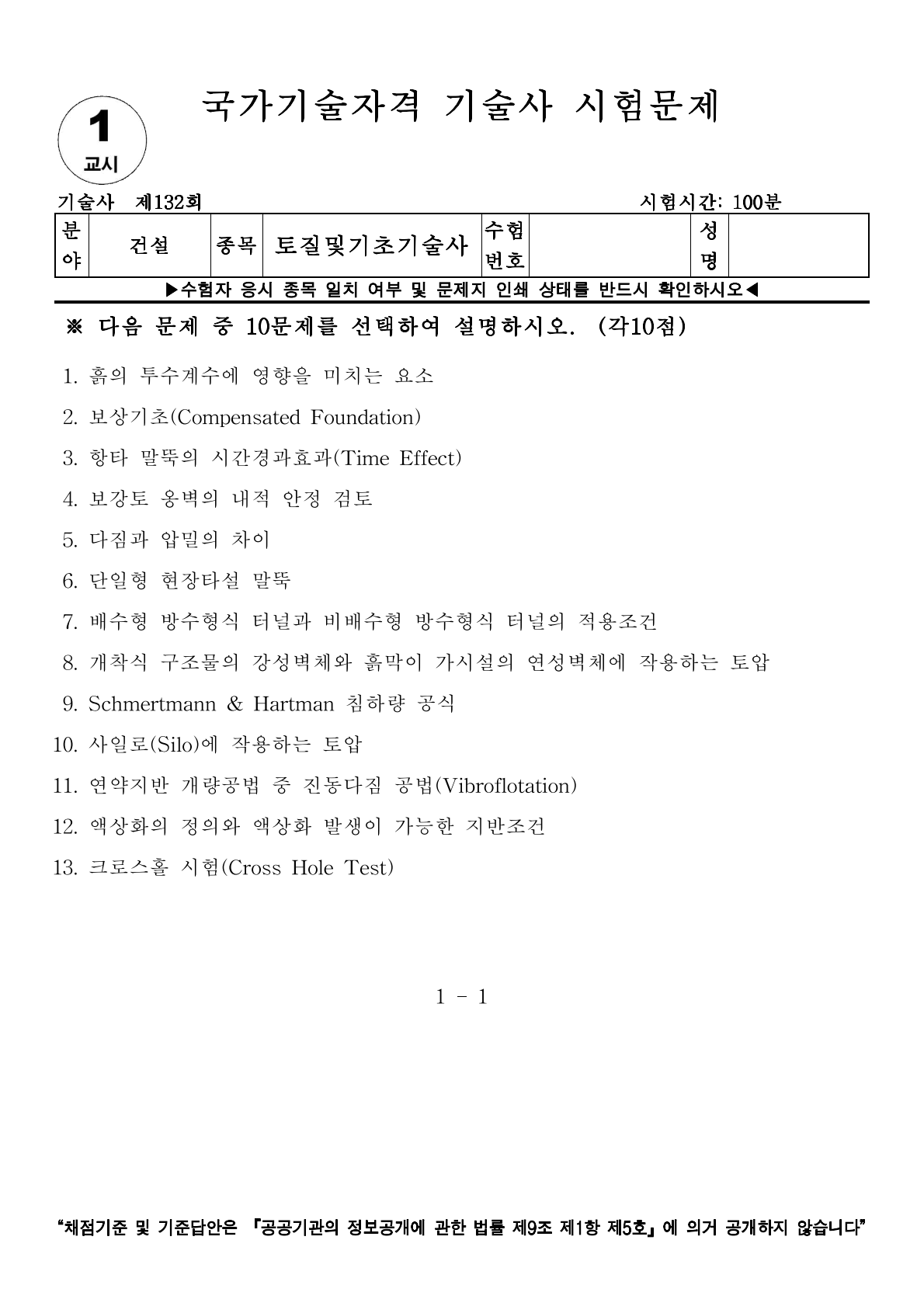

[토질 및 기초 기술사] 132회 1교시 기출문제 13번

크로스홀 시험(Cross Hole Test)



Ⅰ. 크로스홀 시험 정의

- 크로스홀 시험은 서로 평행하게 천공된 두 개 이상의 공 사이에 초음파를 송수·수신하여, 파의 전달시간으로 전단파속도(Vs), 압축파속도(Vp)를 구하는 동적 시험으로, 비파괴 방식이며 지반의 탄성계수, 전단탄성계수(G), 탄성계수(E)를 산정할 수 있음

---

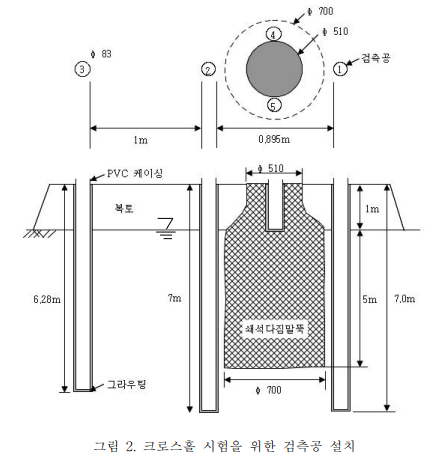

Ⅱ. 크로스홀 시험의 개념도



---

Ⅲ. 시험방법

① 시험구성 : 2공(송신·수신) 또는 3공(기준공 포함)
② 시험절차

• 동일 심도에 송신기(Tx)와 수신기(Rx) 설치
• 충격·초음파 발생 → 전달시간(Δt) 측정
• 파속 계산 :

---

Ⅳ. 특징 및 적용성

1. 장점
   • 정밀한 Vs, Vp 측정 → 변형특성 직접 산정
   • 품질관리(말뚝주변 개량영역, 콘크리트 강도 등)에 활용
2. 단점
   • 천공비용 큼, 시험설비 복잡
   • 불균질 지반에서는 해석 어려움
3. 적용분야
   • 기초지반의 동특성 평가, 액상화 평가, 지반개량 효과 검증

---

Ⅴ. 기술자적 제언

1. 시험 전 공 간 거리(L)와 심도 오차는 최소화해야 정확한 파속 산정 가능
2. 시험결과 해석 시 이방성·불균질성·포화도 고려
3. 기술자는 크로스홀, 다운홀, 업홀 등 다른 파속시험과 병행하여 지반의 3차원 동특성 종합 평가
4. 설계 시 Vs 기반 동탄성계수(Gmax)를 지진응답해석, 진동해석에 활용 가능
