[토질 및 기초 기술사] 132회 1교시 기출문제 11번

연약지반 개량공법 중 진동다짐 공법(Vibroflotation)



Ⅰ. 정의

- 진동다짐공법(Vibroflotation)은 수중 또는 지상에서 진동자(Vibroflot)를 삽입하여, 지반을 진동·세공수로 교란시킨 뒤 재입자로 재배열시켜 조밀한 구조로 개량하는 공법으로 모래·자갈 등 투수성 조립토층에 적합하며, 점성토에는 부적합 함

---

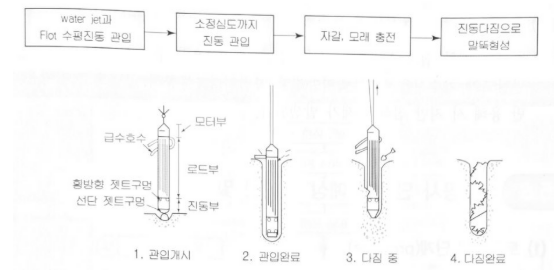

Ⅱ. 진동다짐 공법(Vibroflotation)의 개념도 및 시공순서



---

Ⅲ. 진동다짐 공법(Vibroflotation)의 시공순서

1) 진동자 삽입 (자체중·진동으로 침하)

2) 세공수 주입 → 지반 교란 및 입자 재배열

3) 모래보충재 투입 → 인상하면서 층별 다짐

4) 진동다짐 완료 후 지표 침하 및 밀도 증가 확인

---

Ⅳ. 진동다짐 공법(Vibroflotation)의 특징 및 효과

장점	단점	비고
지지력 증가, 침하량 감소 액상화 방지 효과 공법 단순, 경제적 상대밀도 증진	점성토, 실트질층에는 적용 곤란 인접 구조물 진동 영향 고려 필요 수중·지하수위 높은 지역은 배수관리 중요	적용 깊이 : 일반적으로 20~30m까지 가능 개량효과 검증 : SPT N값, CPT qc 증가 확인

---

Ⅴ. 기술자적 제언

1) 대상층이 포화 사질토층일 경우 액상화 저감에 특히 효과적

2) 인접 구조물 변위·진동 피해를 고려해 시공 간격·진동시간 제어 필요

3) 품질관리 : 시공 전·후 CPT, SPT, 탄성파탐사를 통한 개량효과 검증 필수

4) 기술자는 지반특성(입도분포·포화상태·두께)을 분석하여 진동다짐·모래다짐말뚝 등 적정 공법 병행 적용을 검토
