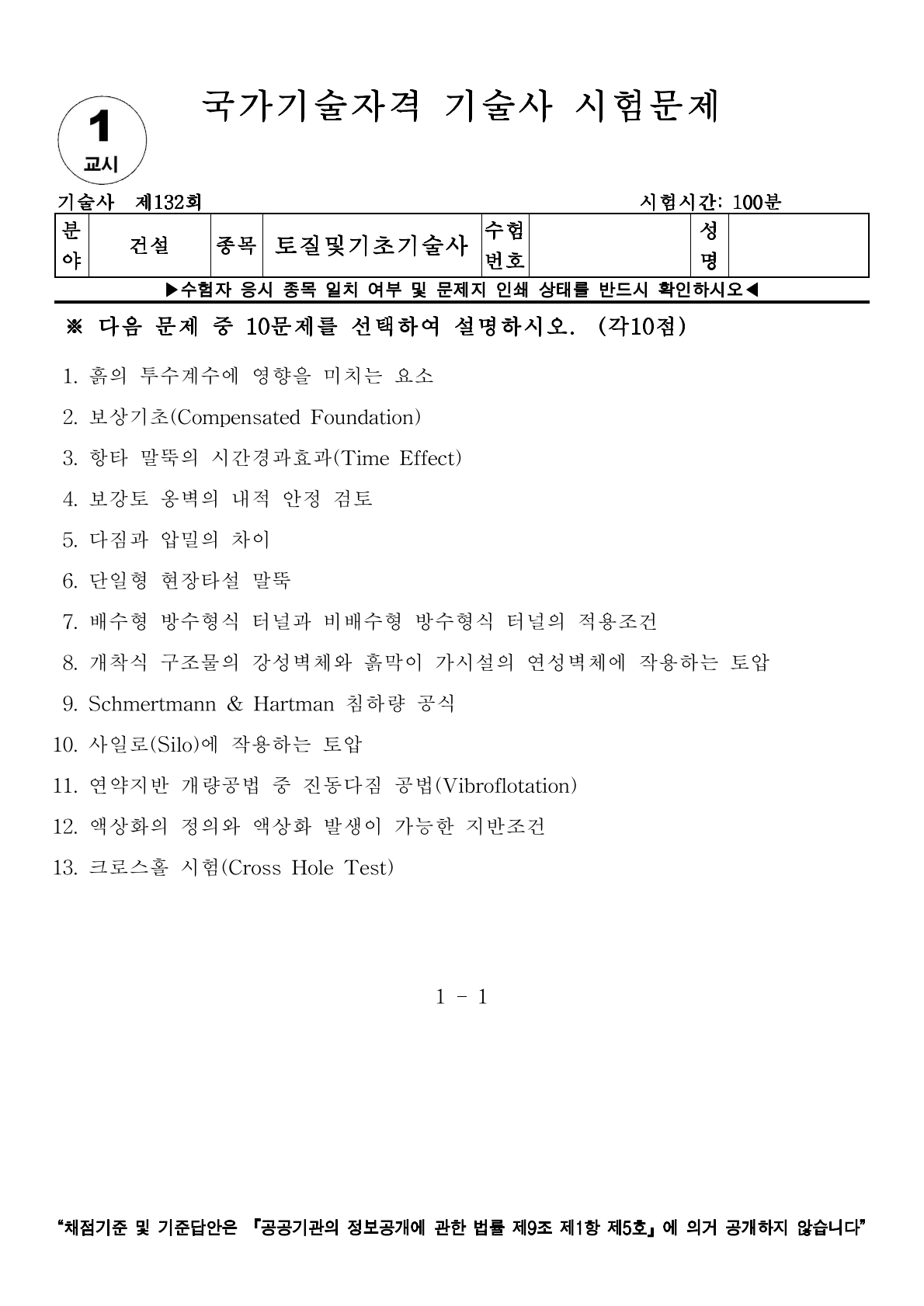

[토질 및 기초 기술사] 132회 1교시 기출문제 7번

배수형 방수형식 터널과 비배수형 방수형식 터널의 적용조건



Ⅰ. 정의

1) 배수형 터널 : 차수막 뒤에 배수재를 설치하여 지하수를 터널 외측으로 배수시키는 형식

2) 비배수형 터널 : 차수막으로 외수 완전 차단, 내부로의 유입 자체를 방지하는 형식

---

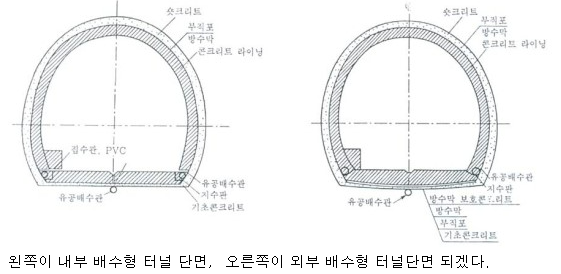

Ⅱ. 개념도



---

Ⅲ. 배수형 방수형식 터널과 비배수형 방수형식 터널의 주요 비교

구분	배수형	비배수형
원리	유입수 배수	유입수 완전 차단
적용지반	투수성 큰 암반·사질토	차수필요한 연약지반·도심지
내수압 설계	수압 부담 적음	라이닝이 직접 수압 부담
장점	구조물 응력 적음, 경제적, 특수 대단면 가능	완전 차수, 내구성 우수, 유지비 저렴
단점	지반수위 저하·지반침하 우려	초기비용 높고 시공정밀도 요구
대표적 적용	산악터널, 자연배수 가능구간	도심지, 해저터널, 대심도구간

---

Ⅳ. 적용조건

① 배수형 터널

• 지반 투수성 크고, 지하수 유입 시 안전한 지역
• 지하수위 저하가 주변 구조물에 영향이 적은 경우
• 장기 누수 관리 용이한 산악·지표근접 구간

② 비배수형 터널

• 지하수위 높고, 주변 침하 우려 지역(도심지, 연약지반)
• 하천·해저통과 구간 등 외수압이 큰 경우
• 방수성능이 요구되는 철도·지하상가 구간

---

Ⅴ. 기술자적 제언

1. 방수형식은 단순 차수가 아닌 지반수리학적 종합 설계요소로 판단해야 함
2. 배수형은 주변지반 수위저하·침하 모니터링을, 비배수형은 차수막 품질관리·시공정밀 확보를 중점 관리
3. 기술자는 환경영향, 유지관리성, 시공성, 경제성을 종합 고려해 구간별 복합방식(부분배수형 등) 적용
