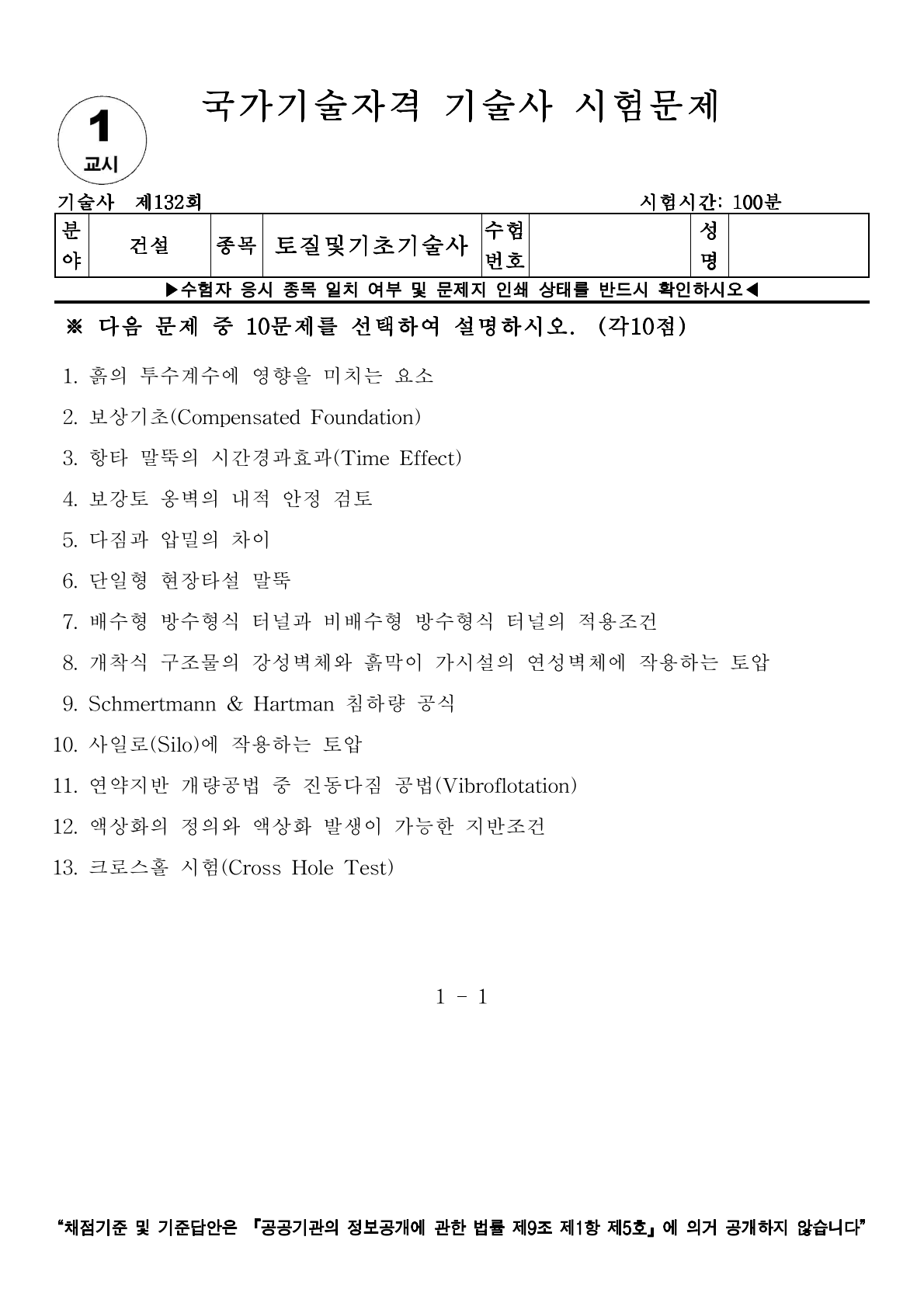

[토질 및 기초 기술사] 132회 1교시 기출문제 6번

단일형 현장타설 말뚝

Ⅰ. 정의

1) 확대기초 없이 직경 약 2.0~3.5m의 철근콘크리트로 교량 하부구조의 기둥과 말뚝기초를 연속 시공하는 공법으로 확대기초 시공으로 인한 과다한 지반절취 없이 다양한 지반조건에 적용이 가능하고, 지진에 대해서는 유연한 거동을 보이는 공법임

2) 확대기초를 배제함으로써 기초 시공시 소음 및 진동을 최소화하며, 특히 해상구간의 경우 확대기초 시공을 위한 PC House 등의 공법이 필요 없어 일반적인 교각 기초에 비해 경제적

3) 암반이 조기에 출현하는 국내 지반에 적합한 기초공법이며, 기초의 점유면적이 적어 복잡한 도심지 기초공법으로 적합

---

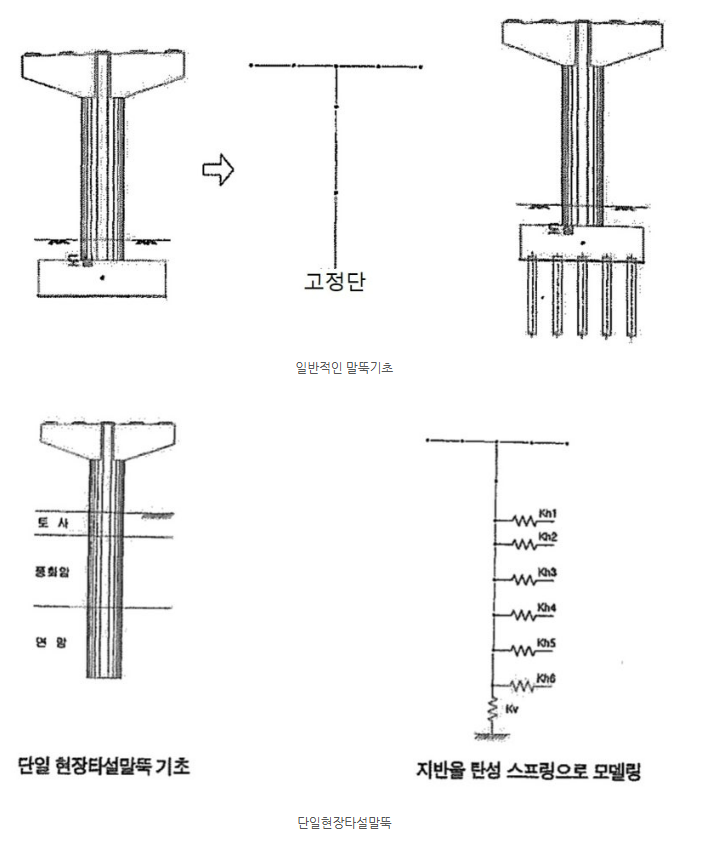

Ⅱ. 단일형 현장타설 말뚝 개념도

---

Ⅲ. 단일형 현장타설 말뚝의 장단점

1) 기초굴착시 지지층을 확인할 수 있으며, 말뚝을 항타하여 관입이 곤란한 지층에 적용이 용이함

2) 주변 지반의 교란 최소화 가능

3) 시공시 소음 및 진동 최소화 가능

4) 충분한 근입심도를 유지할 수 있어서 세굴에 유리함

5) 확대기초가 없어서 시공시 터파기량 감소, 해상구간 추가공법 최소화로 경제적임

6) 대구경의 말뚝기초로 1본당 횡방향 저항력이 큼

7) 시공 난이도가 높으며, 교각고가 높을 경우 면밀한 구조적 안전성 검토 필요

8) 상부하중을 말뚝기초 1본, 혹은 2본으로 모두 부담하므로 철저한 시공관리 필요

9) 설계하중이 커서 정적 재하시험 수행에 비교적 어려움 발생

---

Ⅳ. 시공순서

가시설 시공 → 케이싱 굴진 및 천공 → 철근망 삽입 → 레미콘 타설 → 양생 및 기둥 시공



---

Ⅴ. 시공 시 예상 문제점 및 극복 방안

예상 문제점	극복방안
① 말뚝 길이의 증대로 인한 시공성 저하 ② 연암 및 풍화암 근입 불리 ③ 지하수에 의한 공벽 붕괴	① 말뚝 시공 능률 증대 (장비 사이즈 향상) ② 굴진 속도 향상 (풍화암 이상 RCD 굴착) ③ 공내 수위 유지 관리



---

Ⅵ. 기술자적 제언

1) 시공 중 공벽안정 확보가 핵심 → 안정액(벤토나이트) 관리 필수

2) 슬라임 제거 및 콘크리트 연속타설로 품질 확보

3) 시험말뚝 시공 후 정재하시험(PDA, 정적재하)을 통해 지지력 검증 필요

4) 기술자는 지반조건, 굴착심도, 인접 구조물 영향 고려하여 적절한 시공법(케이싱, RCD 등)을 선택
