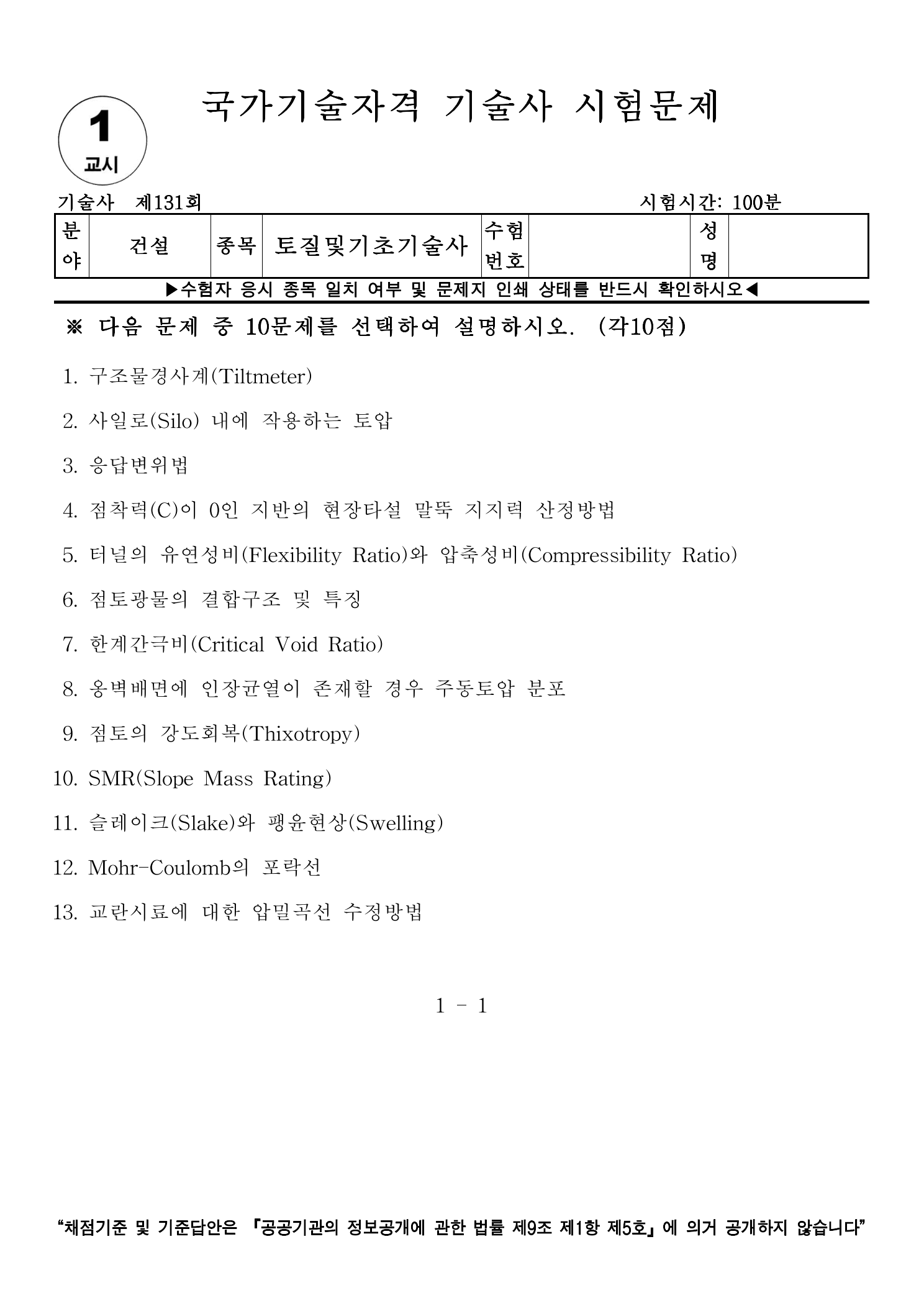

[토질 및 기초 기술사] 131회 1교시 기출문제 1번

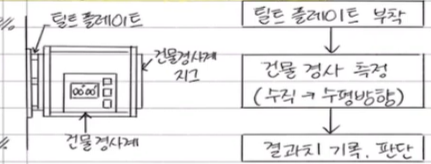

구조물경사계(Tiltmeter)



Ⅰ. 정의

 - 중력 방향을 기준으로 구조물의 기울기 변화를 측정하는 장치로, 구조물의 안전성과 거동을 판단하는 계측기기이며 일반적으로 액체봉형·전기식 센서·MEMS 방식 등이 활용됨.

---

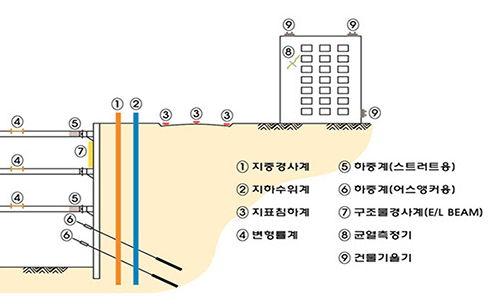

Ⅱ. 흙막이 시공시 계측 개념도

---

Ⅲ. 기능 및 활용

① 구조물의 장기거동 모니터링 : 교량, 댐, 고층건물, 흙막이벽 등.
② 지반공학적 활용 : 사면안정, 굴착공사 시 구조물의 기울기 검출.
③ 데이터는 변위계, 변형률계와 함께 안전성 평가 자료로 사용됨.

---

Ⅳ. 특징 및 장단점

• 장점 : 고정밀·연속 계측 가능, 장기 모니터링 용이, 자동화·원격화 가능.
• 단점 : 국부 변형만 측정, 설치 위치·환경에 민감, 보정 필요.

---

Ⅴ. 기술자적 제언

1. 구조물경사계는 계측계획 수립 시 반드시 다른 계측기기(변위계, 지중경사계 등)와 병행하여 종합 해석 필요.
2. 시공 단계부터 설치·보정·모니터링 체계를 구축해야 하며, 데이터 이상 시 즉각적인 안전조치가 필요하다.
3. 기술자는 구조물 특성·지반조건·시공환경을 고려하여 최적의 설치 위치와 측정 주기를 설정해야 한다.
