[토질 및 기초 기술사] 130회 1교시 기출문제 11번

부마찰력 중립면(Neutral Plane)의 깊이



1. 개요

  1) 말뚝에 작용하는 부마찰력은 상부 연약지반이 하부 지반보다 더 크게 침하할 때 발생하는 하향 저항력임.

  2) 이때 말뚝과 주변 지반의 상대변위가 ‘0’이 되는 지점이 중립면이고, 상부는 하향 마찰력, 하부는 상향 주면마찰력 발생

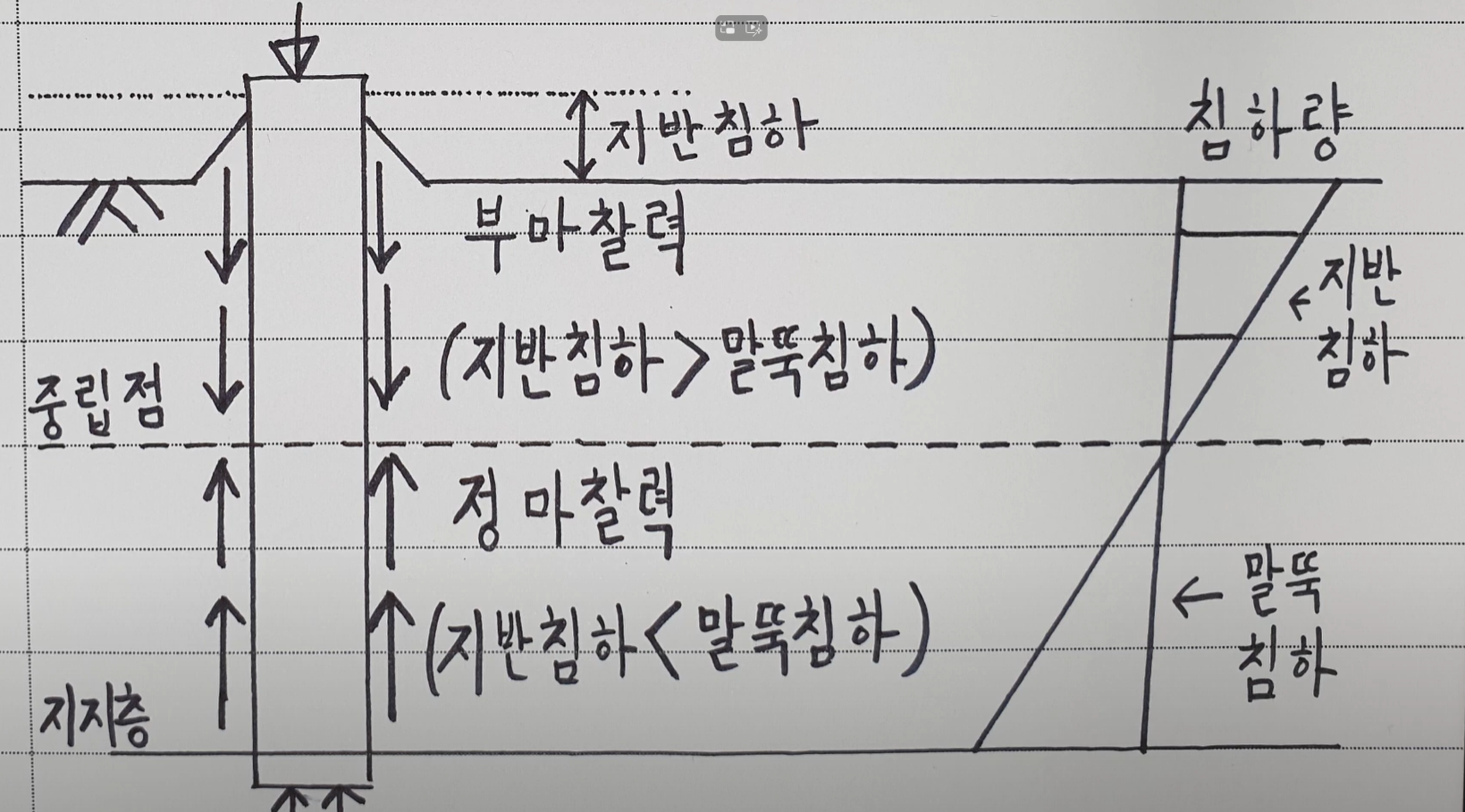

2. 개념도

1. 중립면 위: 지반 침하량 > 말뚝 침하량 → 부마찰력(Down Drag) 발생.
2. 중립면 아래: 말뚝 침하량 ≥ 지반 침하량 → 말뚝에 상향 저항력 발생.
3. 중립면 깊이는 말뚝 전체 하중과 지반 침하량 분포에 의해 결정되며, 말뚝의 극한지지력 산정 시 고려 필요

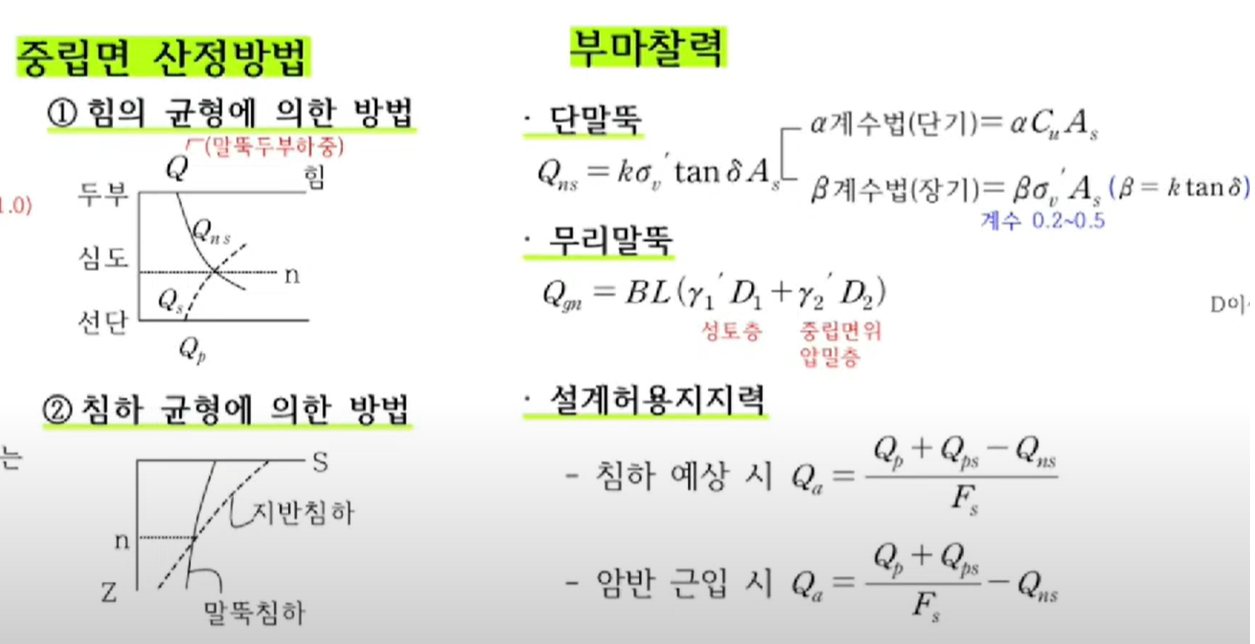

3. 중립면 산정방법 및 부마찰력 공식



4. 영향 요인

① 상부 성토 하중 및 압밀침하 정도
② 연약지반 두께와 압축성
③ 말뚝의 강성 및 선단 지지 조건
④ 시공 시 지하수위 변화와 배수 조건



5. 기술자적 제언

• 부마찰력에 의한 말뚝 축력 증가는 구조물 안정성에 큰 영향을 주므로, 설계 시 중립면의 예상 깊이를 정확히 고려해야 함.
• 부마찰력 저감공법(말뚝 표면 피복, 프리로딩, 선행압밀, 배수공법 등)을 검토하여야 함.
• 장기 침하 계측을 통해 중립면의 실제 위치를 추적하고, 설계값과 비교·보정하는 과정이 필요하다.
