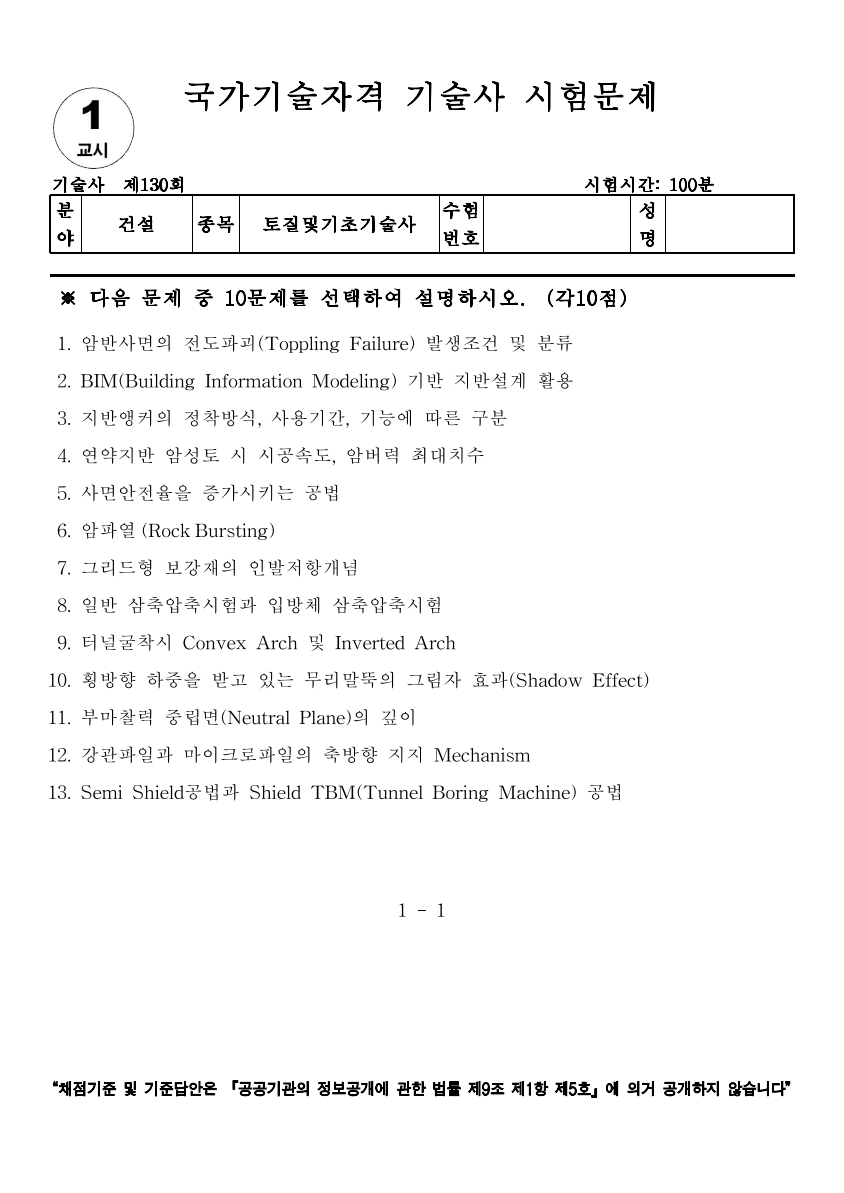

[토질 및 기초 기술사] 130회 1교시 기출문제 12번

강관파일과 마이크로파일의 축방향 지지 Mechanism





1. 정의

1. 강관파일 : 강관을 항타 또는 압입하여 주로 말뚝선단지지력과 주면마찰력으로 축하중을 전달하는 기초
2. 마이크로파일 : 소구경(150~300mm) 천공 후 강재와 그라우트를 충전하여 주면마찰력에 의해 지지하는 기초

---

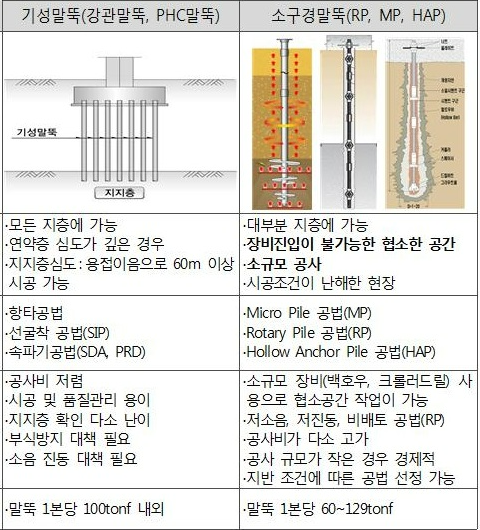

2. 개념도

---

3. 축방향 지지 Mechanism

① 강관파일 : Qu = Qp + Qs
· 선단지지력(Qp) : 말뚝 선단이 단단한 지층에 지지
· 주면마찰력(Qs) : 강관 외면과 지반 간 마찰력
② 마이크로파일
· 주로 그라우트-지반 간 부착력이 주요 저항원리
· 필요 시 선단 지지 보강 가능

---

4. 특징 및 비교

• 강관파일
  · 장점 : 큰 하중 지지, 시공성 우수, 품질관리 용이
  · 단점 : 소음·진동 발생, 연약지반에서는 부마찰력 문제
• 마이크로파일
  · 장점 : 소구경·경량 시공, 협소부지·기존구조물 보강 가능, 진동·소음 적음
  · 단점 : 대하중 지지 한계, 품질 시공관리에 민감

---

5. 기술자적 제언

1. 강관파일은 대규모 구조물·항만·교량 기초 등에 적합하며, 부마찰력 및 시공 영향 최소화 필요.
2. 마이크로파일은 도시지반, 보강·보수공사에 유리하며, 그라우트 품질관리 및 부착강도 확보가 관건.
3. 기술자는 구조물 규모·지반조건·시공환경을 종합 검토하여 적절한 파일공법을 선택해야 한다.
