[토질 및 기초 기술사] 138회 2교시 기출문제 2번

2. 액성한계 시험과 소성한계 시험에 대한 방법 및 결과의 활용에 대하여 설명하시오.



Ⅰ. 개요

1. 점성토는 함수비 변화에 따라 고체, 반고체, 소성, 액성 상태로 변화하며, 이 경계가 되는 함수비를 애터버그 한계라 한다
2. 액성한계와 소성한계는 흙의 분류, 압축성, 팽창성 및 전단강도 특성을 파악하는 가장 기초적이고 중요한 지표이다
3. 시험자 숙련도와 시료 조제 방식에 따라 결과치가 달라질 수 있으므로, KSF2303 규정에 따른 정밀한 시험과 데이터 해석 요구

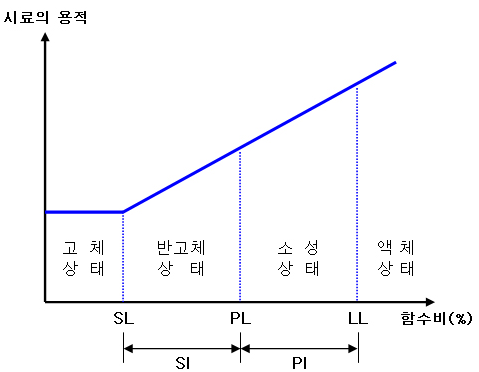

Ⅱ. 점성토의 상태 변화와 애터버그 한계 (개요도)

1) 소성지수 PI = LL - PL

2) 액성지수 LI = (w - PL) / PI

3) 수축한계 SL : 함수비를 감소시켜도 흙의 체적이 더 이상 줄어들지 않는 한계 상태

Ⅲ. 액성한계 및 소성한계 시험 방법 (Methodology)

구분	액성한계 시험	소성한계 시험 (Plastic Limit)
장치	카사그란데(Casagrande) 접시, 홈파기 날	유리판, ￠3mm 표준봉
방법	1cm 높이에서 낙하시켜 1.3cm 접합될 때의 타격 횟수(N) 측정 (25회 기준)	유리판 위에서 손바닥으로 굴려 ￠3mm가 될 때균열이 발생하는 함수비 측정
결과 정리	유동곡선(w - log N) 작성	산술 평균값 채택

---

Ⅳ. 시험 결과의 공학적 활용

1) 흙의 공학적 분류 (USCS 적용)

• 소성도표(Plasticity Chart): A-선(PI = 0.73(LL-20))을 기준으로 실트(M)와 점토(C)를 구분하고, LL=50% 기준으로 압축성의 고(H)/저(L)를 판정.

2) 압축성 및 침하량 추정

• 액성한계(LL)와 압축지수(Cc)의 상관관계 활용: Cc = 0.009(LL - 10) → Terzaghi 식
• LL이 클수록 압밀 침하량이 커지는 경향을 보임

3) 현장 상태 및 예민성 판단 (LI 활용)

• LI > 1.0: 현장 상태가 액성한계보다 높아 교란 시 액체처럼 흐름 (Quick Clay 가능성)
• LI < 0: 매우 단단한 과압밀 상태 또는 건조 상태

4) 활성도 (Activity) 산정

• A = PI / (2μm 이하 함유율). 광물 성분(Montmorillonite 등)에 따른 팽창 가능성 예측

5) 다짐 및 시공성 검토

• 소성지수(PI)가 너무 크면 시공 장비의 주행성(Trafficability)이 저하되고 다짐 효율이 낮아짐

Ⅴ. 액성한계 시험의 유동곡선 및 해석

• 유동지수 (If): 유동곡선의 기울기로, 함수비 변화에 따른 전단강도의 변화율을 의미
• Toughness Index (It): It = PI / If. 소성한계에서의 흙의 끈기(전단강도)를 나타내는 지표

---

Ⅵ. 시험 시 유의사항 및 오차 발생 원인

1. 시료 조제 방식: 시료를 노건조(Oven-dry)할 경우 점토 입자의 비가역적 응집으로 $LL, PL$이 실제보다 낮게 측정되므로 반드시 자연건조 시료를 사용해야 함
2. 카사그란데 장치의 상태: 낙하 높이(1cm)의 정확성, 황동 접시의 마모 상태, 받침대의 탄성 계수 등이 결과에 큰 영향을 미침
3. 시험자의 주관 개입: 소성한계 시험 시 ￠3mm를 판단하는 기준이 주관적일 수 있으므로 반복 시험을 통한 오차 최소화 필요
4. 최신 경향: 최근에는 주관적 오차를 줄이기 위해 콘 관입식 액성한계 시험기(Fall Cone Test) 도입이 늘고 있음

Ⅶ. 결론 (기술자적 제언)

- 애터버그 한계는 단순한 물리적 수치가 아니라 지반의 공학적 성격을 규정하는 핵심 데이터이다. 기술사는 다음과 같은 관점에서 결과를 해석해야 한다.

• 첫째, LL과 PI가 비정상적으로 높은 경우 팽창성 지반에 대한 추가 검토를 수행할 것
• 둘째, 설계 정수 결정 시 실내 시험치와 더불어 소성도표상의 위치를 확인하여 지반의 거동 특성(압축성, 투수성)을 정성적으로 교차 검증할 것
• 셋째, 준설토 매립이나 연약지반 개량 시 액성지수(LI) 변화를 모니터링하여 공법의 유효성과 지반 안정성을 판단하는 기준으로 삼아야 한다
