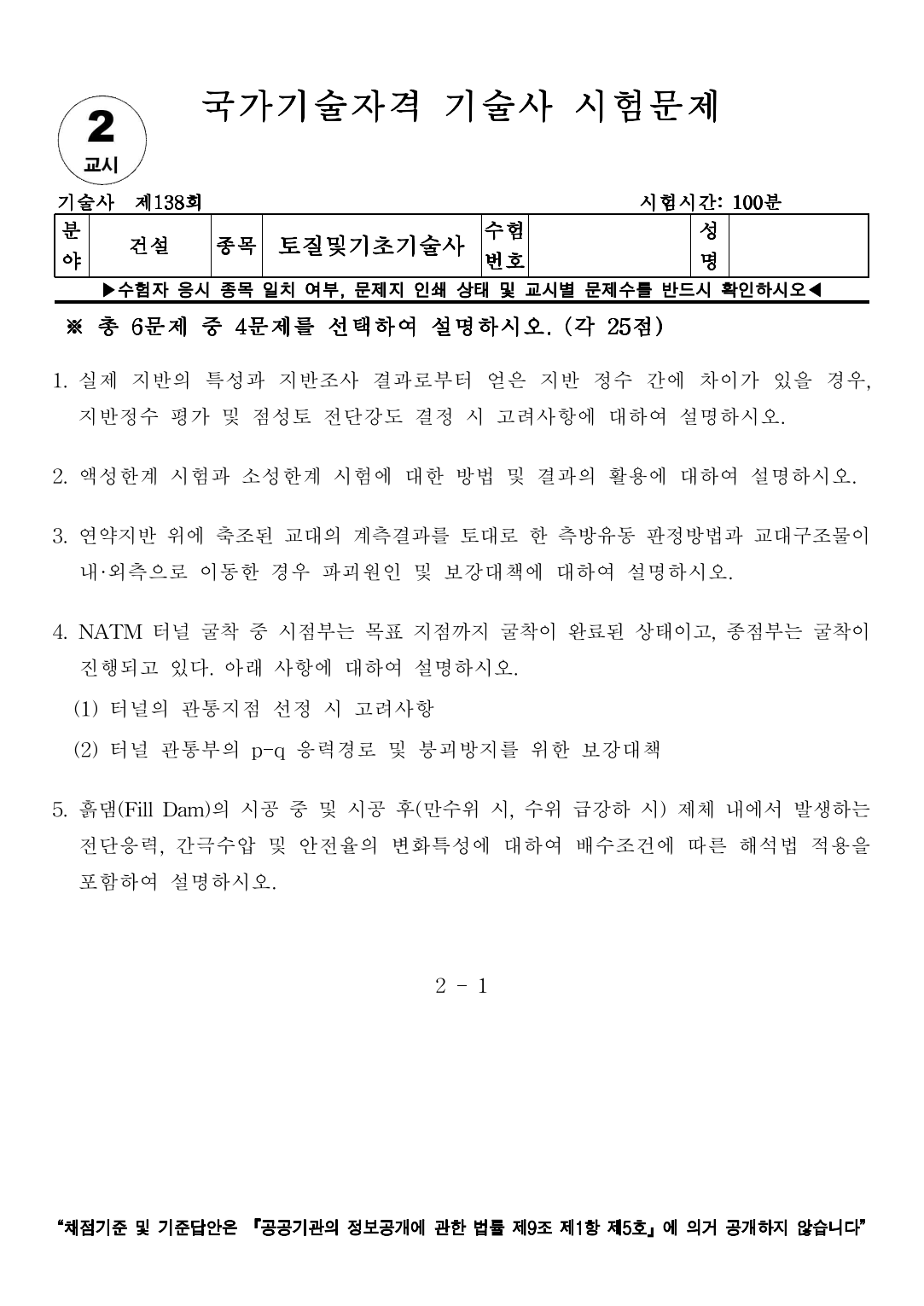

[토질 및 기초 기술사] 138회 2교시 기출문제 1번

1. 실제 지반의 특성과 지반조사 결과로부터 얻은 지반 정수 간에 차이가 있을 경우, 지반정수 평가 및 점성토 전단강도 결정 시 고려사항에 대하여 설명하시오.



Ⅰ. 개요

1. 지반은 비균질하고 이방성인 재료로, 시추 조사 및 실내 시험을 통해 얻은 지반 정수는 시료의 교란, 시험 방법의 차이로 인해 실제 지반 거동과 차이가 발생할 수 있다
2. 부적절한 지반 정수 산정은 과다 설계로 인한 경제성 저하나 과소 설계로 인한 붕괴 사고를 유발하므로, 실제 지반 조건을 반영한 보정 및 공학적 판단이 필수적이다
3. 특히 점성토는 배수 조건, 예민성, 응력이력(OCR)에 따라 강도 특성이 급변하므로 현장 거동에 부합하는 강도 정수(cu, Φ) 결정이 설계의 성패를 좌우한다

Ⅱ. 실제 지반과 조사 결과 간 차이 발생 원인

1) 시료의 교란

• 시추 및 운반 과정에서의 응력 해방 및 구조 파괴
• 불교란 시료라 하더라도 실제 현장의 구속 압력 재현에 한계가 있음

2) 규모 효과

• 실내 시험용 공시체(직경 35~50mm)는 지반 내 불연속면(절리, 균열)을 충분히 포함하지 못해 실제 강도보다 높게 평가할 우려가 있음

3) 시험 방법 및 구속 조건의 차이

• 현장은 평면변형 상태인 경우가 많으나, 실내 시험은 축대칭 조건에서 수행됨에 따른 오차 발생

Ⅲ. 지반 정수 산정 시 고려해야 할 지반 특성

1) 응력 이력: 정규압밀(NC)과 과압밀(OC) 상태에 따른 강도 증가율 차이

2) 이방성: 퇴적 구조에 따라 연직 방향과 수평 방향의 전단강도가 상이함

3) 변형률 수준: 미소 변형 영역과 대변형 영역에서의 강성(E, G) 및 강도 변화

---

Ⅳ. 점성토 전단강도 결정 시 주요 고려사항

1) 배수 조건 및 응력 경로의 선정

• 단기 안정 (UU 해석): 시공 직후 비배수 상태의 강도(cu, Φ=0) 적용
• 장기 안정 (CD 해석): 간극수압 소산 후 유효응력 정수(c', Φ') 적용
• 압밀 비배수 (CU 해석): 시공 중 하중 증가에 따른 강도 증가율(cu ÷ p) 고려

2) 예민비와 틱소트로피

• 교란 시 강도가 급격히 저하되는 예민비(St)를 고려하여 잔류 강도 확인
• 시간 경과에 따른 강도 회복 특성을 공기에 반영

3) 속도 효과 및 크리프

• 재하 속도가 빠를수록 비배수 강도가 높게 나타나는 경향이 있으나, 장기 하중 시 크리프에 의한 강도 저하 검토 필요

4) 수정 지반 정수의 산정

• 이론적 수치에만 의존하지 않고, 유사 현장의 사례나 시험 성토를 통한 역해석 결과를 우선시함

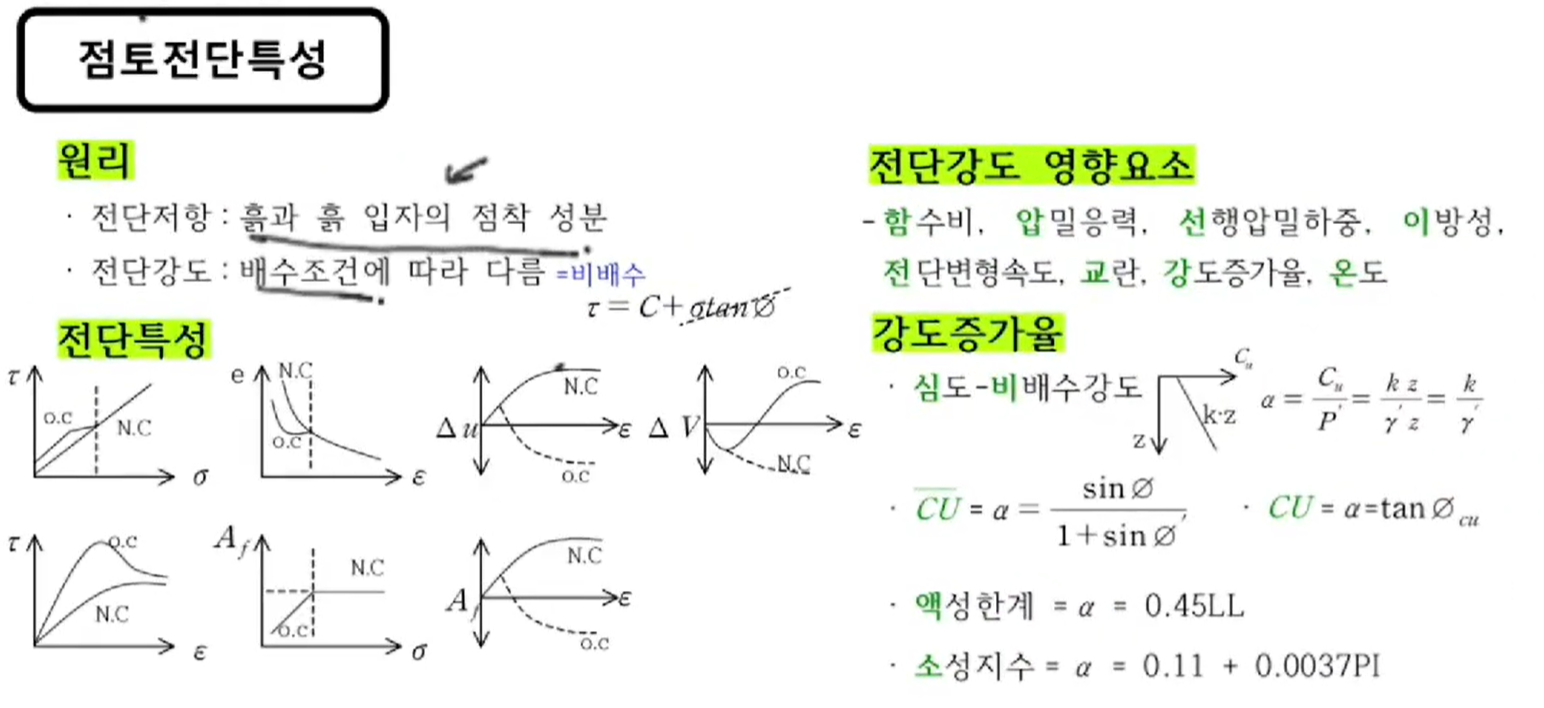

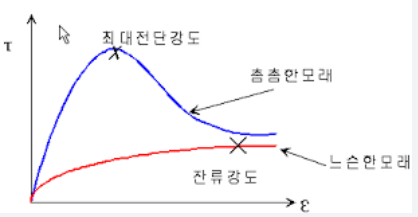

Ⅴ. 점성토 전단강도 메커니즘 Graph

---

Ⅵ. 지반 정수 평가의 신뢰성 향상 방안

1) 현장 시험과 실내 시험의 상관성 분석: SPT N값, CPT 선단저항력(qc), VST 강도와 실내 삼축시험 결과를 상호 비교하여 이상치 제거

2) 현장 계측을 통한 피드백

1. • 사례: OO단지 연약지반 성토 공사 시, 초기 설계 대비 실제 침하량이 적게 발생하여 역해석을 실시. 결과적으로 실제 지반의 압밀계수(Cv)가 실내 시험치보다 1.5배 큼을 확인하여 프리로딩 제거 시기 단축.

3) 통계적 기법의 도입: 단일 시험치에 의존하지 않고 평균값, 표준편차를 이용한 신뢰도 분석 및 설계 정수의 대표값 선정

Ⅶ. 기술자적 제언

1) 실제 지반과 지반조사 결과 사이에는 항상 간극이 존재함을 인정해야 한다. 기술사는 수치적 데이터 뒤에 숨겨진 지반의 불확실성을 이해하고, 다음과 같은 프로세스를 준수해야 한다.

• 첫째, 지반 조사 보고서의 수치를 맹신하지 말고 지질 주상도와 물리적 성질을 직접 대조할 것
• 둘째, 점성토의 경우 PI와 OCR을 기반으로 한 공학적 상관성을 반드시 검토할 것
• 셋째, 시공 중 실시간 계측을 통해 지반 정수를 지속적으로 업데이트하는 유연한 설계를 수행
