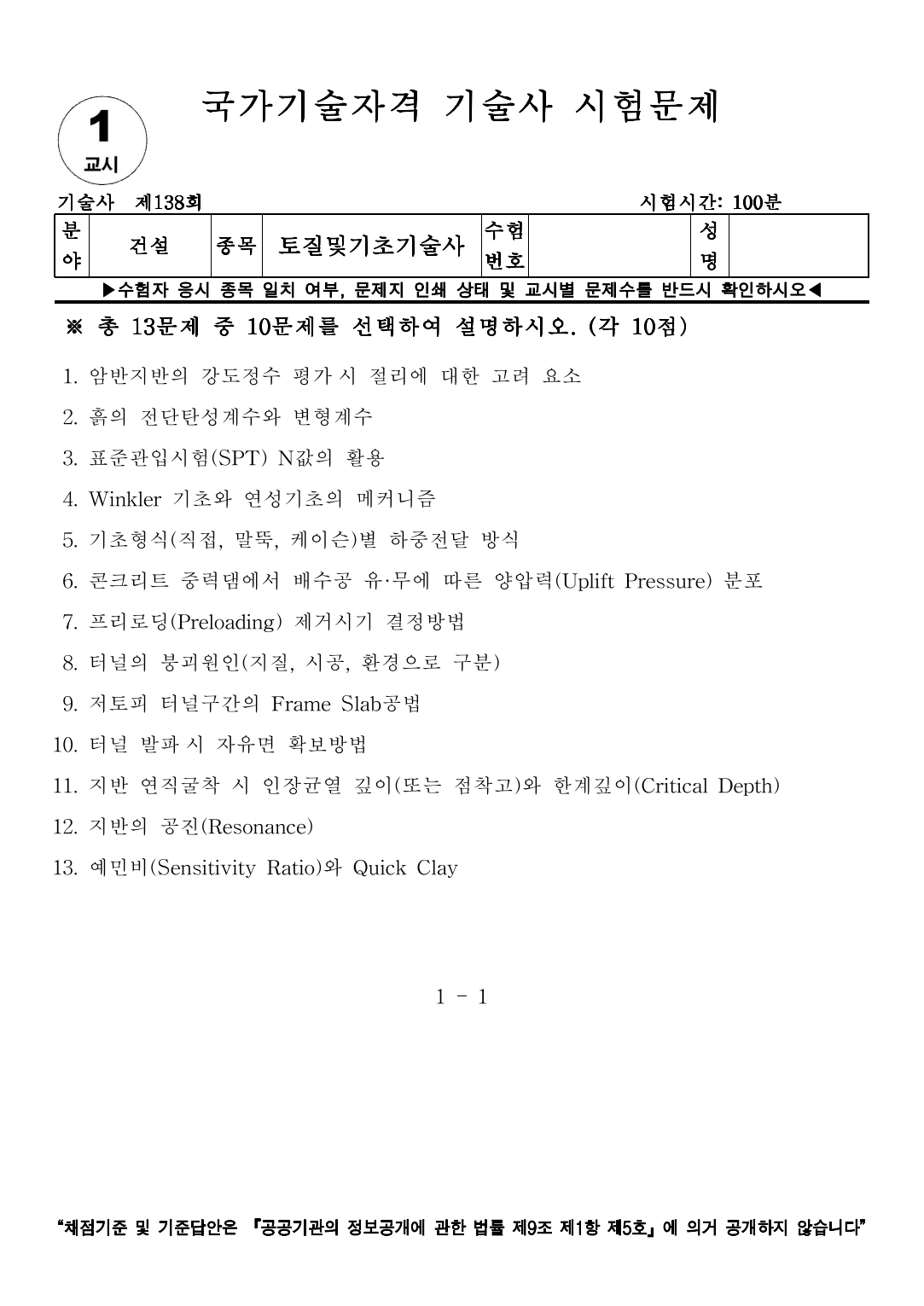

[토질 및 기초 기술사] 138회 1교시 기출문제 12번

12. 지반의 공진(Resonance)



Ⅰ. 지반의 공진 정의

- 공진은 외부에서 가해지는 진동 하중(지진파, 기계 진동 등)의 주기가 지반 자체의 고유주기(Tg)와 일치하여 진폭이 급격히 증폭되는 현상이며, 공진 발생 시 지반 및 상부 구조물에 과다한 변위와 응력이 집중되어 붕괴 사고의 직접적인 원인이 된다.

Ⅱ. 지반의 고유주기(Tg) 산정 메커니즘

1) 단층 지반 모델

(H: 토층 두께, Vs: 전단파 속도)

2) 증폭 특성
- 기반암에서 입사된 지진파가 연약한 토사층을 통과하며 강성이 낮을수록(Vs 감소)
- 토층이 두꺼울수록(H 증가) 고유주기가 길어지며 저주파 성분이 증폭

Ⅲ. 공진 발생 시 공학적 문제점

1) 구조물 파손: 구조물 고유주기(Ts)가 지반 고유주기(Tg)와 일치(Ts ≒ Tg)할 경우 가속도 응답이 수 배 이상 증폭

2) 지반 액상화 촉진: 반복적인 진동 증폭으로 인해 느슨한 사질토 지반의 간극수압이 급격히 상승하여 전단강도 상실

3) 인접 구조물 피해: 기계 진동(항타, 압입 등) 시 공진 현상으로 인해 인접 건물의 균열 및 소음 피해 극대화

Ⅳ. 공진 방지 및 내진 대책

1) 강성 조절: 기초의 형식을 변경(직접기초 → 말뚝기초)하여 구조물의 고유주기를 지반과 분리(Detuning)

2) 지반 개량: 그라우팅이나 다짐 공법을 통해 지반의 전단강성(G) 및 Vs를 높여 지반 고유주기를 단축

3) 감쇠(Damping) 증대: 감쇠 장치(Damper)나 면진 기초를 도입하여 공진 시의 증폭률을 억제

Ⅴ. 기술자적 제언

- 최근 도심지 대심도 터널 및 고층 빌딩 설계 시 지반-구조물 상호작용(SSI) 해석을 통한 공진 검토는 필수적이다. 기술사는 설계 전 부지 고유의 동특성 시험(SASW, MASW)을 통해 정확한 Vs 주상도를 확보해야 한다. 특히 연약 점토 지반은 장주기 지진파에 취약하므로, 구조물의 고유주기가 지반의 증폭 구간에 포함되지 않도록 기초 설계 단계에서부터 주기를 회피하는 동적 최적화 설계를 수행해야 한다.
