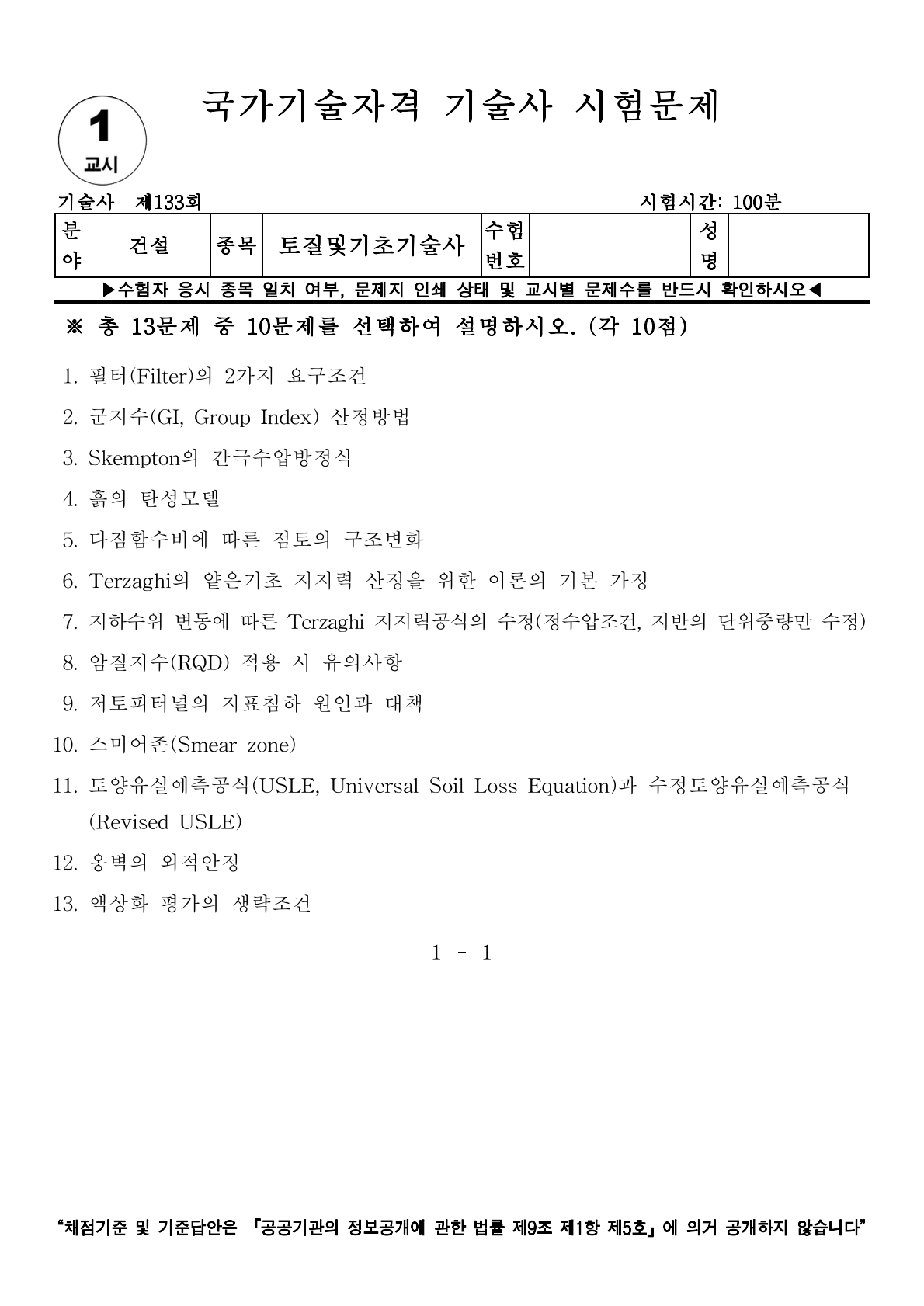

[토질 및 기초 기술사] 133회 1교시 기출문제 4번

흙의 탄성모델



Ⅰ. 흙의 탄성모델 정의

- 탄성모델은 흙을 등방성·선형탄성체(linear elastic body)로 가정하여 응력–변형률 관계를 단순화한 것으로, 작은 변형영역(소성변형)에서 유효하며, 하중 제거 시 완전복원(비영구변형 없음)을 가정

---

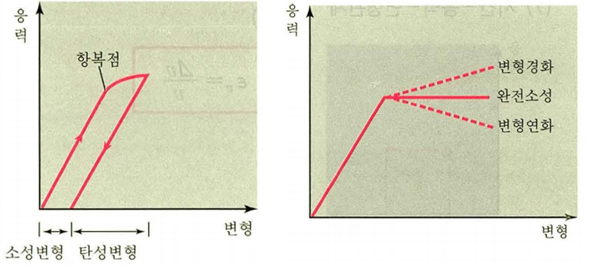

Ⅱ. 흙의 탄성모델 관련 그래프



---

Ⅲ. 기본식 및 구성관계

​

---

Ⅳ. 한계 및 특징

1) 장점

• 계산 단순, 유한요소해석(FEM) 기초모델로 활용 용이
• 초기 거동(변형, 응력분포) 예측에 유용

2)한계

• 실제 흙은 비선형·이력거동을 보임 → 응력경로 의존적
• 잔류변형, 소성변형, 간극수압 발생 등은 표현 불가
• 대변형·비배수 조건에서는 적용 한계

---

Ⅴ. 기술자적 제언

1) 실무에서는 탄성모델만으로는 실제 변형을 정확히 표현하기 어려우므로, Mohr-Coulomb, Cam-Clay 등 비선형 탄소성모델과 병행 검토 필요

2) 탄성계수(E)와 포아송비(ν)는 실내 삼축·압밀시험 결과 또는 현장시험(Vs)으로 산정

3) 기술자는 변형거동 초기단계에서는 탄성모델을, 극한상태 해석에서는 비선형모델을 적절히 조합하 사용





✅ 핵심 요약

• 정의 : 응력–변형률 선형관계 (Hooke’s Law 기반)
• 식

• 특징 : 단순·해석용이 / 비선형 거동 미표현
• 활용 : FEM 초기해석, 소변형 예측, 설계기초모델
