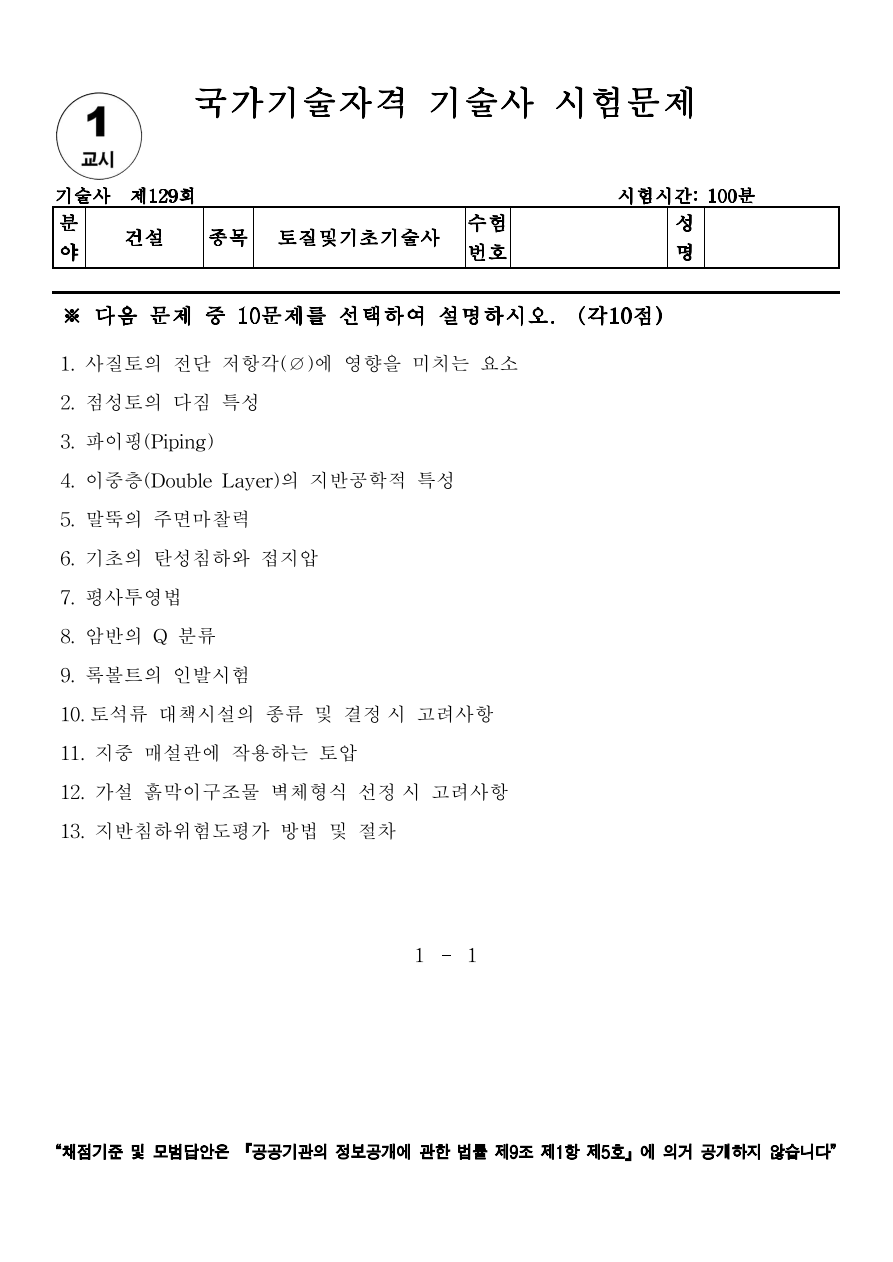

[토질 및 기초 기술사] 129회 1교시 기출문제 8번





1. Q 분류의 정의
Q-system은 **Barton(1974)**이 제안한 정량적 암반분류법으로, 암반을 구성하는 절리 특성, 지보 조건, 지하수 조건 등을 고려하여 굴착 안정성 및 지보공 설계에 활용되는 경험적 분류체계이다.

---



2. Q 분류의 산정식 및 요소
Q = (RQD / Jₙ) × (Jᵣ / Jₐ) × (J_w / SRF)

항목	설명
RQD	암질지수 (Rock Quality Designation)
Jₙ	절리군 수 (Joint Set Number)
Jᵣ	절리의 마찰 특성 (Joint Roughness Number)
Jₐ	절리의 변질 및 충전 정도 (Joint Alteration Number)
J_w	지하수 조건 (Joint Water Reduction Factor)
SRF	응력 상태 및 파괴 위험도 (Stress Reduction Factor)



---

3. Q 값에 따른 암반 등급 분류

Q 값 범위	암반상태
< 0.1	매우 불량 암반
0.1 ~ 1	불량 암반
1 ~ 4	보통 암반
4 ~ 10	양호 암반
10 ~ 40	매우 양호 암반
> 40	우수 암반



---

4. Q 분류의 활용 및 장단점



  1) 활용: 암반터널 지보 설계, 사면 안정성 평가, TBM 굴착계획 등
  2) 장점: 현장 중심 데이터 기반, 다양한 요소 반영
  3) 한계: 경험식 기반 → 정밀한 해석에는 보완 필요, 연암 및 토사에 부적절

---

5. 기술자적 제언

• Q 분류는 암반공학에서 기초적 설계 도구로 필수이며,
  현장 실측자료 확보 및 정규화된 계수 적용이 중요하다.
• 수치해석(Numerical Analysis)과 병행 시 설계의 신뢰도 향상 가능.
