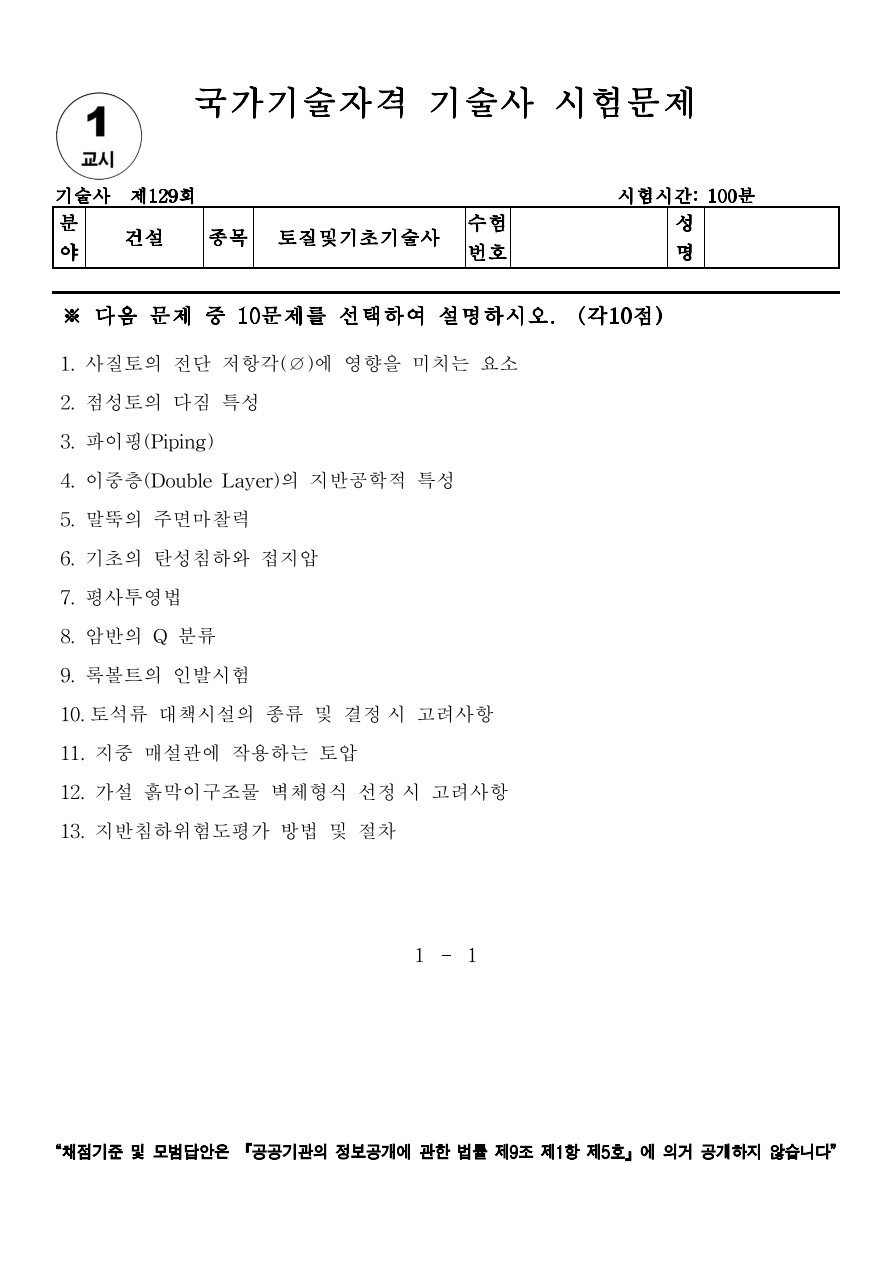

[토질 및 기초 기술사] 129회 1교시 기출문제 9번

1. 인발시험의 정의
- 록볼트 인발시험(Pull-out Test)은 시공된 록볼트의 정착력(부착강도) 및 지지력 확보 여부를 평가하기 위해 수행되는 현장 시험이다. 암반 내 설치된 록볼트에 인장하중을 가하여 인발하중-변위 관계를 측정함으로써 설계 및 시공 적정성을 검증한다.

---

2. 시험 방법 개요

• 시험 위치 선정: 대표 구간 선정 (암질, 천단부, 벽면 등)

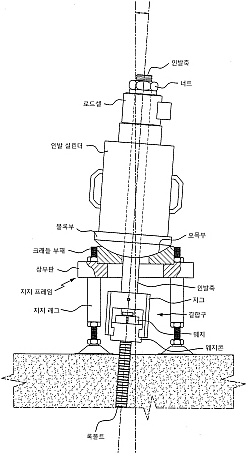

• 시험 장비: 유압잭, 변위계(LVDT), 로드셀 등
• 시험 절차:
  ① 록볼트 머리부 노출 및 정리
  ② 유압잭 설치 후 하중 가력
  ③ 하중 증가에 따른 변위 계측
  ④ 최대 인발하중 및 잔류변위 기록

















---

3. 시험 결과 해석 및 기준

• 인발강도(τ) 산정

• 허용 인발하중: 설계기준의 80~100% 이상 확보 시 적합
• 변위 기준: 통상 1~2mm 이내 잔류변위 시 안정

---

4. 시험 결과 활용 및 유의사항

활용 내용	유의사항
시공 품질 확인	시험 위치의 대표성 확보 필요
설계 인장하중 검증	과소 정착 또는 시공불량 시 과소평가 우려
지보 설계의 보강 판단	암질 특성에 따른 해석 필요



---

5. 기술자적 제언

• 록볼트의 신뢰성 확보를 위해 시공 직후 정기적 인발시험 시행이 바람직
• 시험 결과는 지보보강 설계의 피드백 자료로 적극 활용해야 하며, 시험성적서는 향후 유지관리 및 보강계획 수립 시 중요 참고자료가 된다.
