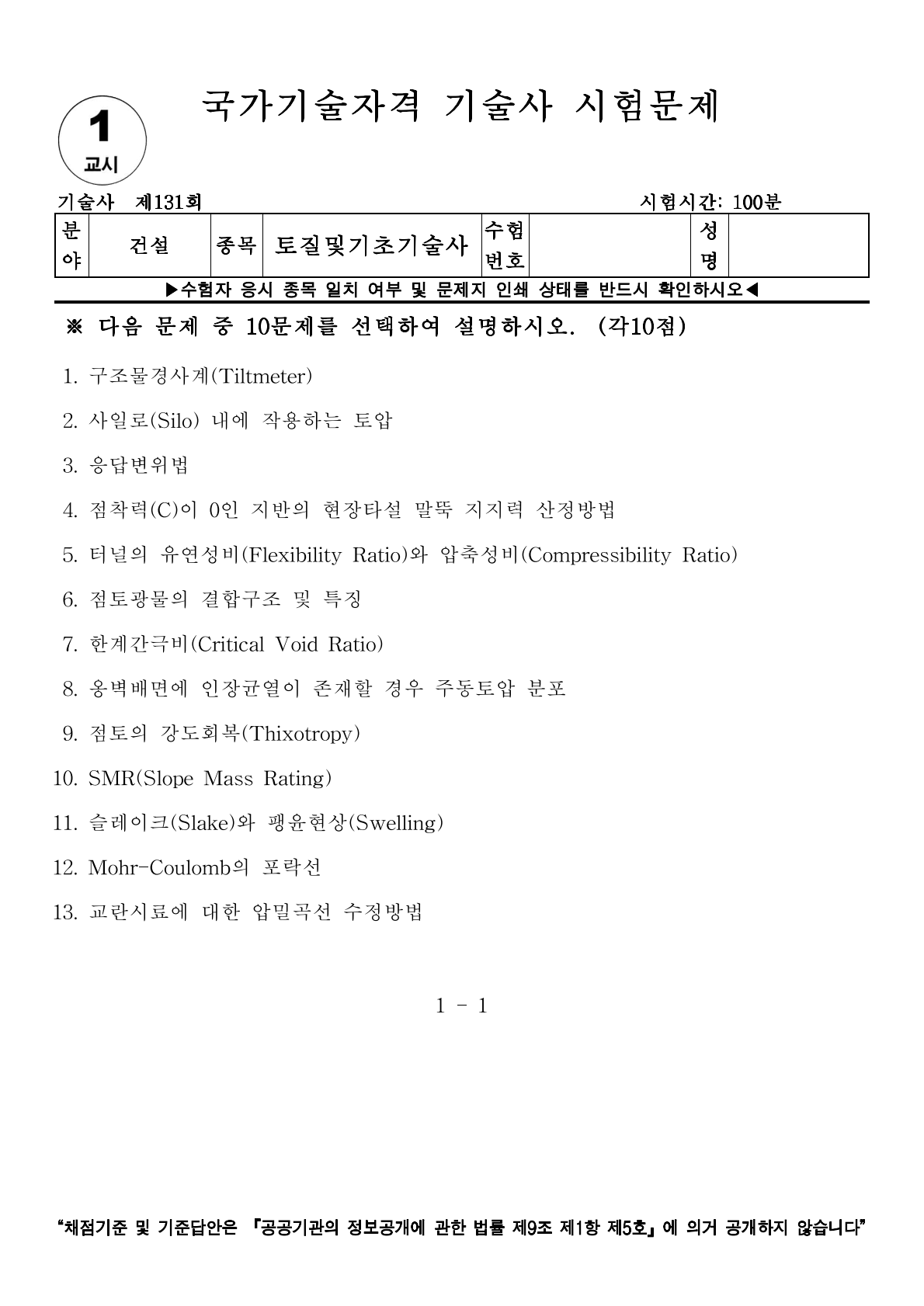

[토질 및 기초 기술사] 131회 1교시 기출문제 4번

점착력(C)이 0인 지반의 현장타설 말뚝 지지력 산정방법



Ⅰ. 정의

- 점착력(C)이 0인 지반의 현장타설 말뚝 지지력은 말뚝 주면 마찰력은 0이 되고, 선단지지력만 고려하여 계산함

- 이 경우 말뚝 선단의 지반이 흙과 같은 점성토의 특성을 갖는 것으로 보고, 일반적인 선단 지지력 산정 공식에 따라 지반의 단위면적당 지지력을 산출한 후, 말뚝 선단 면적으로 곱하여 최종 지지력을 계산

---

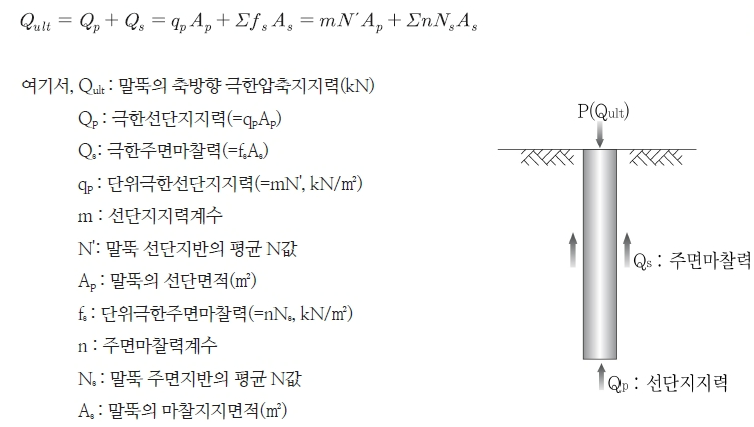

Ⅱ. 현장타설말뚝의 개념도

---

Ⅲ. 점착력이 0인 현장타설말뚝의 지지력 산정식

1) 극한 지지력 :

2) 주면마찰력 : 0

3) 선단지지력 :

• Nq : φ에 따른 지지력계수

4) 점착력(C)이 0이므로, 말뚝 선단 지반이 사질토와 유사한 흙으로 가정하고, 사질토에서 사용하는 일반적인 선단 지지력 산정 공식 (예: N치 이용)을 적용

---

Ⅳ. 특징 및 적용

• 점착력 C=0 지반에서는 선단지지력이 지배적이나, 느슨한 모래지반에서는 주면마찰력도 주요 요소
• N치, CPT 결과를 이용한 경험식이 일반적 (예: Meyerhof, API 방법)
• 연속적인 N치 변화를 반영하여 말뚝 길이별 지지력 분포 산정
• 결론적으로, 점착력(C)이 0인 지반에서 현장타설 말뚝의 지지력은 주면 마찰력은 고려하지 않고, 말뚝 선단 지반의 특성에 맞춰 선단 지지력만 산출하여 최종 지지력을 결정

---

Ⅴ. 기술자적 제언

1. 현장시험(N-SPT, CPT)을 충분히 수행하여 설계의 신뢰성을 확보해야 한다.
2. 시공 시 말뚝 주면 상태(슬라임, 공벽 붕괴 등)를 철저히 관리해야 한다.
3. 안전율을 충분히 고려하고, 장기침하 및 부마찰력 영향까지 검토하는 것이 중요하다.
