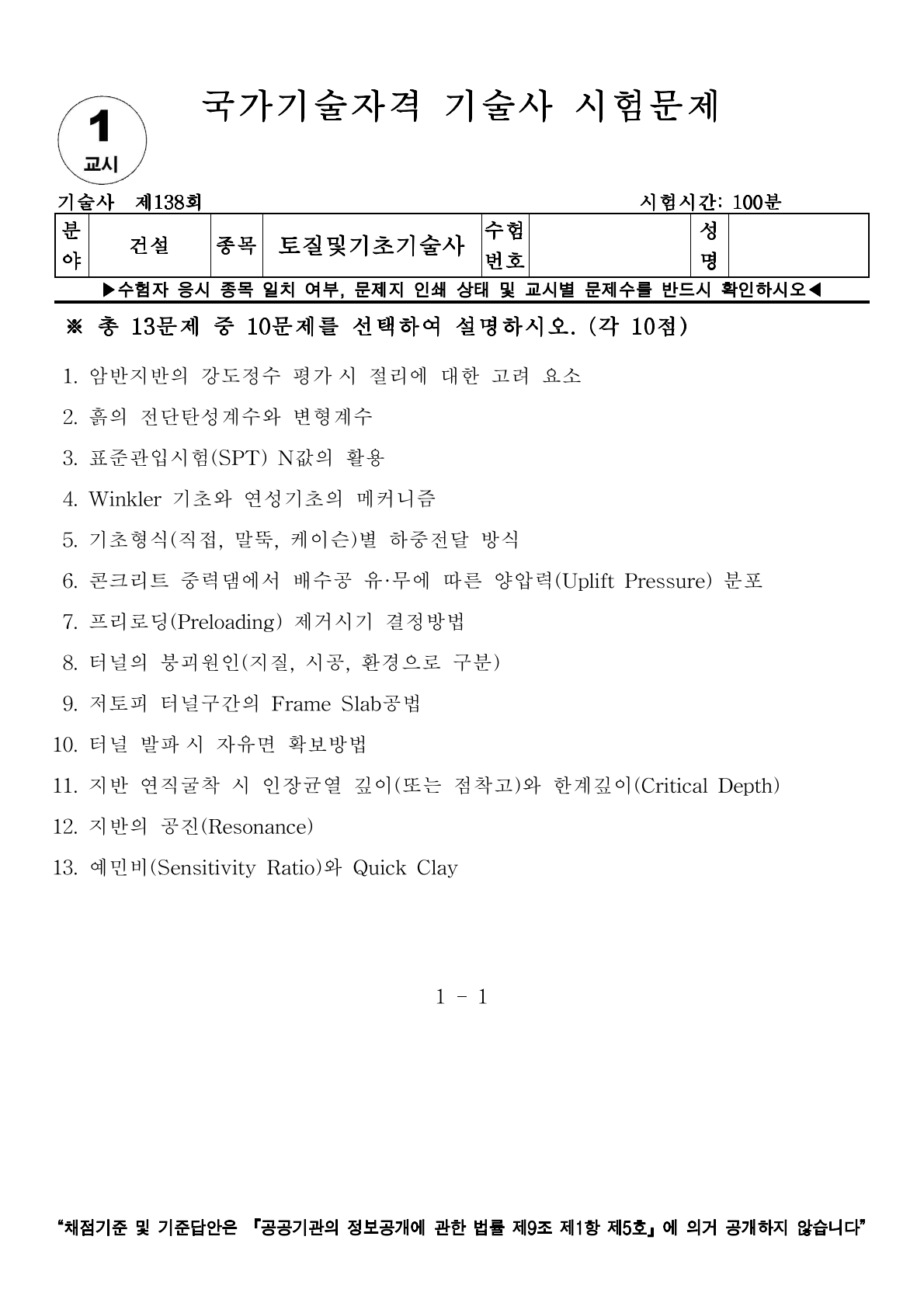

[토질 및 기초 기술사] 138회 1교시 기출문제 5번

5. 기초형식(직접, 말뚝, 케이슨)별 하중전달 방식



Ⅰ. 개요

- 기초는 상부 구조물의 하중을 하부 지반으로 안전하게 전달하는 구조 요소로 하중전달 방식은 기초의 근입 깊이(Df)와 폭(B)의 비율에 따라 연직 지지력, 주면 마찰력, 측방 저항력의 조합으로 결정된다.

Ⅱ. 기초형식별 하중전달 메커니즘

1) 직접기초

• 방식: 기초 저면의 접지압을 통해 하중을 지층에 직접 전달
• 특징: 지중 응력 구속 효과가 적으며, 기초 하부 지반의 전단 파괴(전반, 국부, 관입)에 저항함

2) 말뚝기초

• 방식: 주면마찰력(Qs)과 선단지지력(Qp)의 복합 작용으로 하중 전달
• 특징: 연약층을 관통하여 견고한 지지층에 도달하거나, 마찰력만으로 하중을 분산(마찰말뚝)시킴

3) 케이슨기초

• 방식: 거대한 강성에 의한 선단지지력이 지배적이며, 대구경 측면의 측방 저항력이 큼
• 특징: 자중이 크고 강성이 높아 대규모 수평하중(지진, 파랑) 전달에 유리함

Ⅲ. 형식별 하중-변위 특성 및 지지력 산정

구분	직접기초	말뚝기초	케이슨기초
주요 전달원	저면 압력	마찰 + 선단	대구경 선단 + 측방
지지력 식	qu = c · Nc + ...	Qu = Qs + Qp	Qu = qp · Ap + fs · As
변위 양상	즉시/압밀 침하	주면 항복 후 선단 발현	강체 거동(Rigid Body)

Ⅳ. 설계 및 시공 시 고려사항

1) 지지력 발현 시기: 말뚝은 미소 변위에서 마찰력이 먼저 발현되고, 큰 변위에서 선단지지력이 극대화됨을 유의

2) 부마찰력: 말뚝/케이슨 주변 지반 침하 시 하중 전달 방향이 역전되어 기초에 추가 하중 작용

3) 군항 효과: 무리말뚝 시공 시 하중 전달 영역의 중첩으로 인한 개별 말뚝 지지력 감소율 검토

Ⅴ. 기술자적 제언

- 하중전달 방식의 선택은 단순한 경제성을 넘어 지반의 층상 구조와 상부 하중의 특성에 최적화되어야 한다. 기술사는 대심도 굴착이 수반되는 케이슨이나 말뚝 설계 시, 선단 지반의 이완에 따른 지지력 저하를 방지하기 위해 선단 그라우팅이나 슬라임 제거 등 시공 품질 관리를 통한 확실한 하중 전달 경로 확보에 집중해야 한다.
