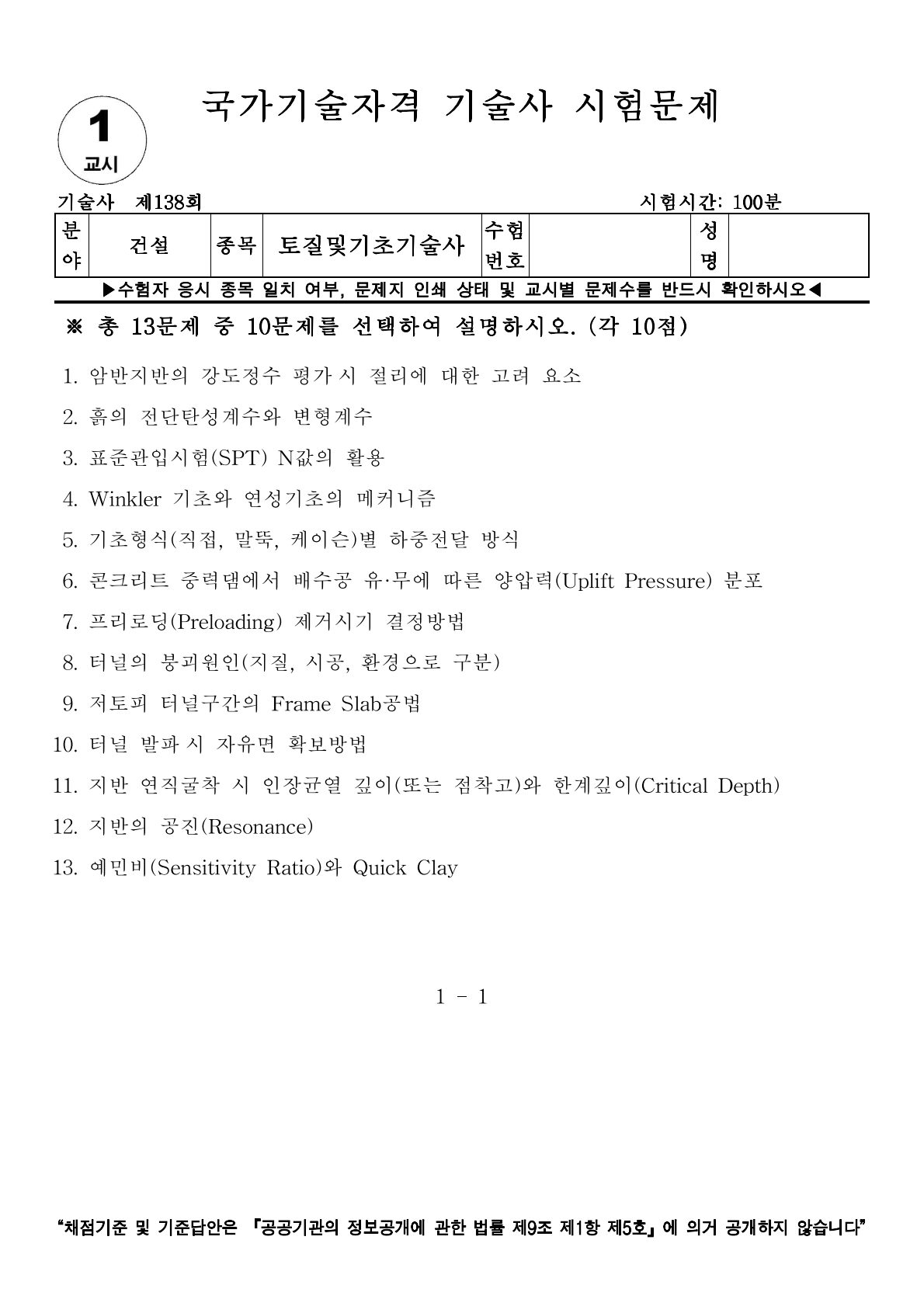

[토질 및 기초 기술사] 138회 1교시 기출문제 4번

4. Winkler 기초와 연성기초의 메커니즘



Ⅰ. 개요

- Winkler 기초는 지반을 독립된 선형 탄성 스프링의 집합으로 가정하여, 재하 지점의 침하가 해당 지점의 반력에만 비례한다고 보는 모델이고, 연성기초는 기초 자체의 강성이 작아 상부 하중 분포에 따라 기초가 휨 변형을 일으키며, 지반과 함께 거동하는 기초

Ⅱ. Winkler 기초 모델의 메커니즘

1) 기본 가정

2) 독립 거동: 특정 스프링의 압축이 인접 스프링에 영향을 주지 않는 불연속적 모델이다.

3) 한계점: 실제 지반은 전단 저항을 통해 하중을 인접부로 분산시키나, Winkler 모델은 이를 반영하지 못해 기초 단부에서의 응력 집중을 과소평가할 수 있다.

Ⅲ. 연성기초의 변형 및 반력 메커니즘

1) 변형 특성: 기초의 두께가 얇거나 강성이 낮아 상부 하중이 집중된 곳에서 최대 침하가 발생하고 단부로 갈수록 침하가 줄어듦

2) 지반 반력(접지압) 분포: 연성기초의 접지압 분포는 상부 하중 분포 형상과 거의 동일하게 나타나며 지반 종류(사질토, 점성토)에 관계없이 하중이 있는 곳에 반력이 집중되는 경향을 보임

3) 상대강성도 영향: 특성길이(λ)에 비해 기초 길이(L)가 길 때 연성 거동이 지배적

Ⅳ. Winkler 모델과 연성기초 해석의 적용

1) 해석 도구: 탄성지반 위의 보 이론을 적용하여 모멘트와 전단력 산정

2) 설계 활용: 매트 기초나 띠 기초 설계 시 지반반력계수(ks)를 입력값으로 하여 기초 구조체의 철근 배근량 결정

3) 보정: 독립 스프링 모델의 단점을 보완하기 위해 기초 단부의 스프링 강성을 증대시키는 등의 방법 사용

Ⅴ. 기술자적 제언

- Winkler 모델은 해석의 간편성으로 실무에서 널리 쓰이지만, 지반의 연속성을 무시하므로 실제보다 기초 중앙부의 모멘트를 크게 산정할 우려가 있다. 기술사는 기초의 상대강성도를 우선 평가하여 연성 거동 여부를 판단하고, 정밀한 해석이 필요한 대규모 매트 기초의 경우 층상 지반의 연속성을 고려할 수 있는 연속체 모델이나 FEM 해석을 병행하여 경제적이고 안전한 설계를 수행
