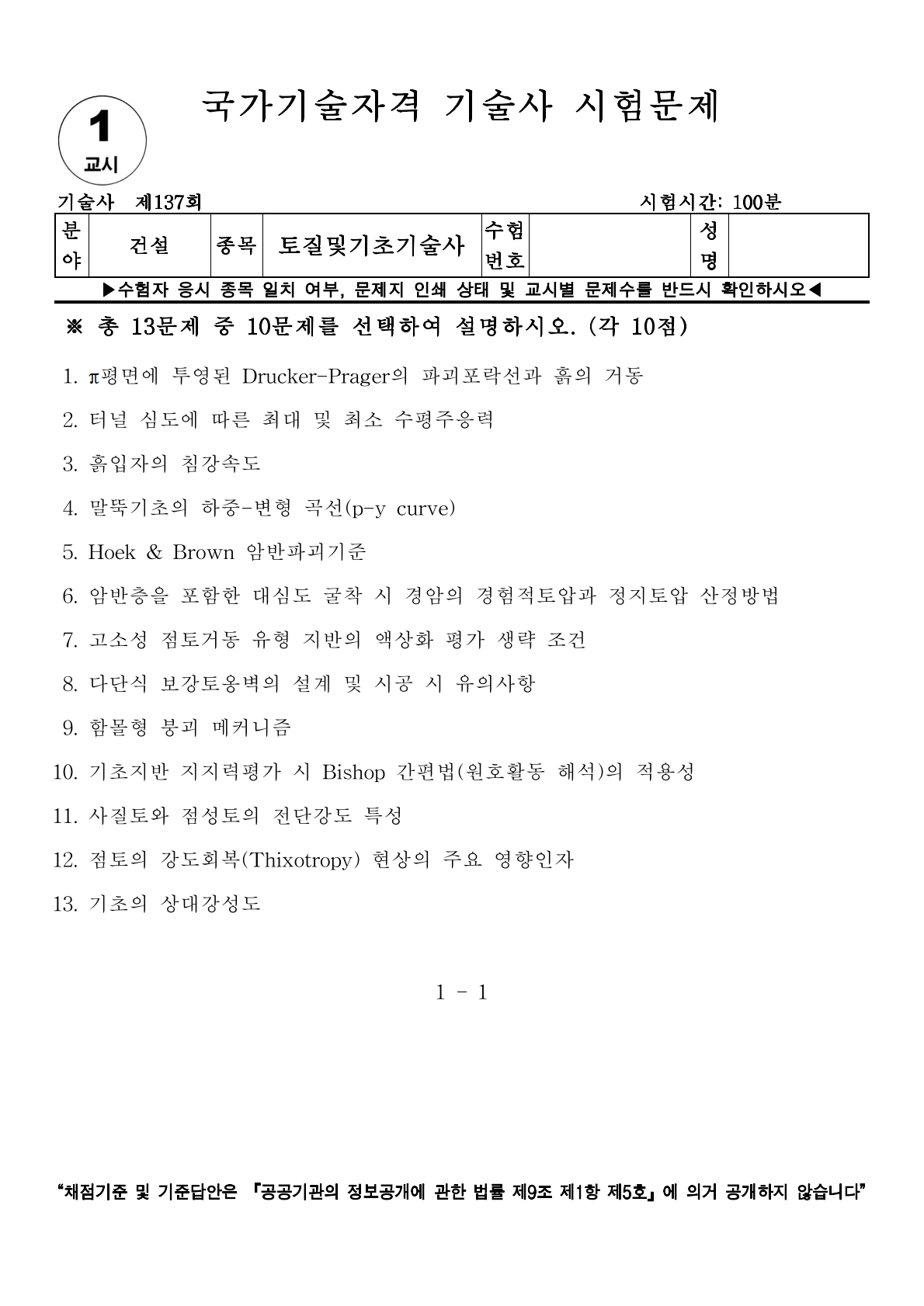

[토질 및 기초 기술사] 137회 1교시 기출문제 8번

8. 다단식 보강토옹벽의 설계 및 시공 시 유의사항

Ⅰ. 개요

- 옹벽의 높이가 높을 경우 안정성 확보와 미관을 위해 2단 이상의 계단식 형태로 축조하는 보강토옹벽을 말하며, 상단 옹벽의 하중이 하단 옹벽에 미치는 상호 간섭 효과를 고려한 설계 및 시공 관리가 핵심이다.

Ⅱ. 설계 시 유의사항 (안정성 검토)

1) 외적 안정: 상·하단 옹벽을 포함한 전체 활동과 하단 옹벽의 전도, 활동, 지지력 검토

2) 내적 안정: 상단 옹벽에 의한 상부 하중을 고려하여 보강재(Geogrid 등)의 인장 강도 및 인발 저항력 재산정

3) 상호 간섭 검토:  이격 거리(D)가 하단 옹벽 높이(H1)의 2배 이상이면 독립 옹벽으로 간주

※ D < 2H1인 경우, 상단 하중이 하단 옹벽의 배후 토압으로 작용하므로 이를 반드시 반영

Ⅲ. 시공 시 유의사항 (품질 관리)

1) 기초 지반 확보: 대형 옹벽이므로 기초 지반의 지지력 확인 및 필요시 치환/그라우팅 보강 실시

2) 배수 체계 구축: 단과 단 사이의 테라스 부분에 표면 배수구를 설치하여 우수 유입 차단

※ 옹벽 내부 속채움 재료는 배수성이 좋은 양질의 사질토 사용

3) 다짐 관리: 벽체 전면판 근처는 소형 다짐 장비를 사용하여 전면판 변형을 방지하고, 규정된 다짐도(95% 이상) 준수

Ⅳ. 주요 실패 사례 및 대책

1) 실패 사례: 단 사이 테라스 구간의 다짐 불량으로 인한 침하 및 우수 침투로 인한 하단 옹벽 붕괴

2) 대책: 테라스 구간의 저투수성 캡핑 실시 및 경사 조정으로 신속한 배수 유도

Ⅴ. 기술자적 제언

- 다단식 보강토옹벽은 설계 시의 가정 사항이 시공 현장에서 왜곡되기 쉽다. 따라서 기술사는 계단식 옹벽의 간섭 이론을 철저히 적용함은 물론, 시공 중 벽체 변위 계측을 통해 이상 징후를 조기에 발견하고, 특히 집중호우 시 배수공의 막힘 유무를 점검하는 등의 실무적 안전 관리에 만전을 기해야 한다.
