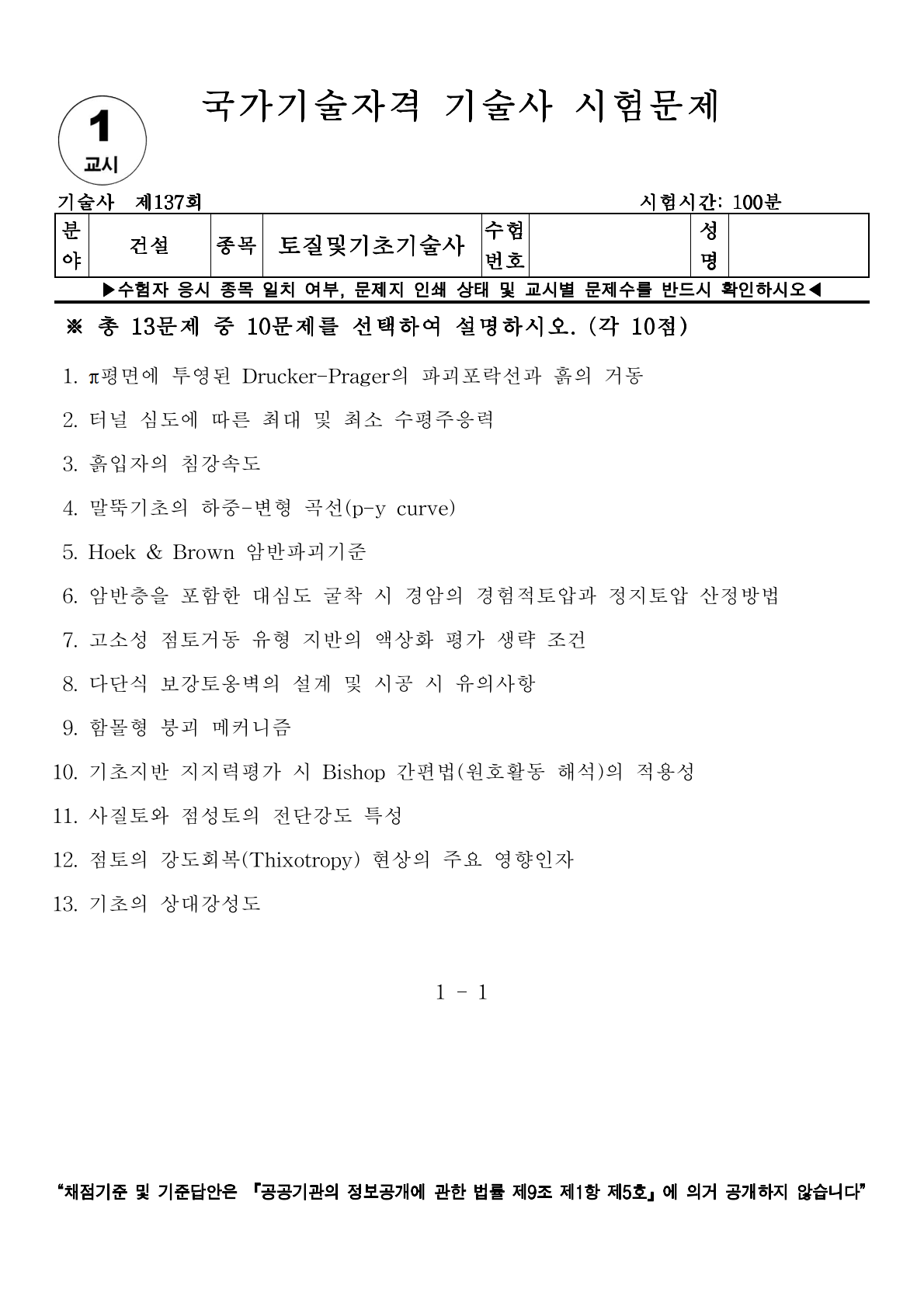

[토질 및 기초 기술사] 137회 1교시 기출문제 4번

4. 말뚝기초의 하중-변형 곡선(p-y curve)



Ⅰ. 개요

- 말뚝에 횡하중이 작용할 때, 특정 깊이에서 발생하는 지반 반력과 말뚝의 수평 변위 사이의 비선형 관계를 나타낸 곡선으로, 지반을 비선형 스프링으로 모델링하여 말뚝-지반 상호작용을 해석하는 방법임.

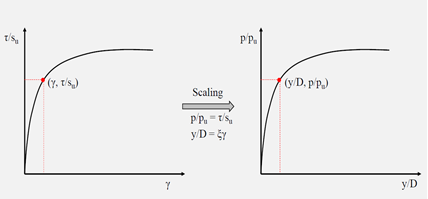

Ⅱ. p-y 곡선의 개념 및 특징

1) 개념: 지반 반력 계수가 일정하다고 가정하는 탄성지반반력법의 한계를 극복하고 지반의 소성 거동을 반영

2) 특징:

① 깊이에 따라 곡선의 형상이 변화함 (심도가 깊어질수록 강성 증가)

② 흙의 종류(사질토, 점성토), 지하수위, 하중 종류(정적, 반복)에 따라 상이한 곡선 적용

③ 지반의 항복 이후 극한 지반 반력까지의 거동을 묘사함

Ⅲ. p-y 곡선의 구성 요소

1) 초기 기울기 (Epy): 미소 변위 단계에서의 지반 반력 계수

2) 비선형 구간: 지반이 점차 항복하며 강성이 감소하는 구간

3) 극한 지반 반력 (pu): 지반이 완전히 파괴되어 더 이상 저항하지 못하는 최대 반력

Ⅳ. 설계 및 시공 시 활용 (공학적 대책)

1) 해석 소프트웨어 활용: 전문 프로그램을 통해 말뚝의 휨모멘트 및 변위 분포 산정

2) 횡방향 지지력 검토: 허용 수평 변위량(보통 1인치 이내) 이내에서 말뚝의 구조적 안전성 확인

3) 지반 개량 효과 검증: 연약지반 내 말뚝 시공 시 그라우팅 등으로 p-y 곡선의 강성을 높여 횡저항력 증대

4) 반복 하중 고려: 지진이나 파랑 하중 시 강도 저하를 반영한 p-y 곡선 수정 적용

Ⅴ. 기술자적 제언

- p-y 곡선법은 단항 해석에는 탁월하나, 무리말뚝 시공 시에는 말뚝 간 간섭으로 인한 감소계수를 반드시 고려해야 한다. 실무에서는 현장 재하시험 결과를 바탕으로 해석 모델을 역해석하여 현장 적합성을 확보하는 것이 중요.
