[토질 및 기초 기술사] 136회 1교시 기출문제 12번

12. 루전시험(Lugeon Test)



Ⅰ. 루전시험의 정의

- 암반 지반의 투수성을 정량적으로 평가하기 위해 보링공 내에 압력수를 주입하여 투수능력을 측정하는 시험으로 주입 압력 10kg/cm^2(1MPa)일 때, 시추공 1m당 1L/min의 유량이 침투하는 경우를 1 Lugeon이라 정의

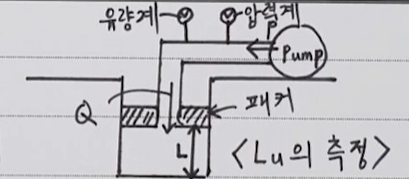

Ⅱ. 시험 방법 개요도 및 Lu 산정

1) 시험 방법:

2) Lugeon 값 산정식:

Ⅲ. P-Q 곡선에 의한 암반 상태 해석



Ⅳ. 설계 및 시공 시 활용

1) 그라우팅 판정 기준: 댐 기초 차수그라우팅 시 보통 1 ~ 5 Lu를 목표로 시공(시험 결과에 따라 주입 압력과 그라우팅 간격 결정)

2) 임계압력 준수: 암반 파괴를 방지하기 위해 한계 주입 압력을 넘지 않도록 유의

3) 투수계수(k)와의 관계:

Ⅴ. 기술자적 제언

- 루전시험은 암반의 불연속면 특성을 파악하는 데 유용하지만, 단일 공의 결과이므로 지반의 이방성을 고려해야 한다. 따라서 시공 전후의 루전 값을 비교하여 그라우팅의 개량 효과를 정량적으로 검증하는 피드백 과정이 기술사적 핵심 관리 요소임
