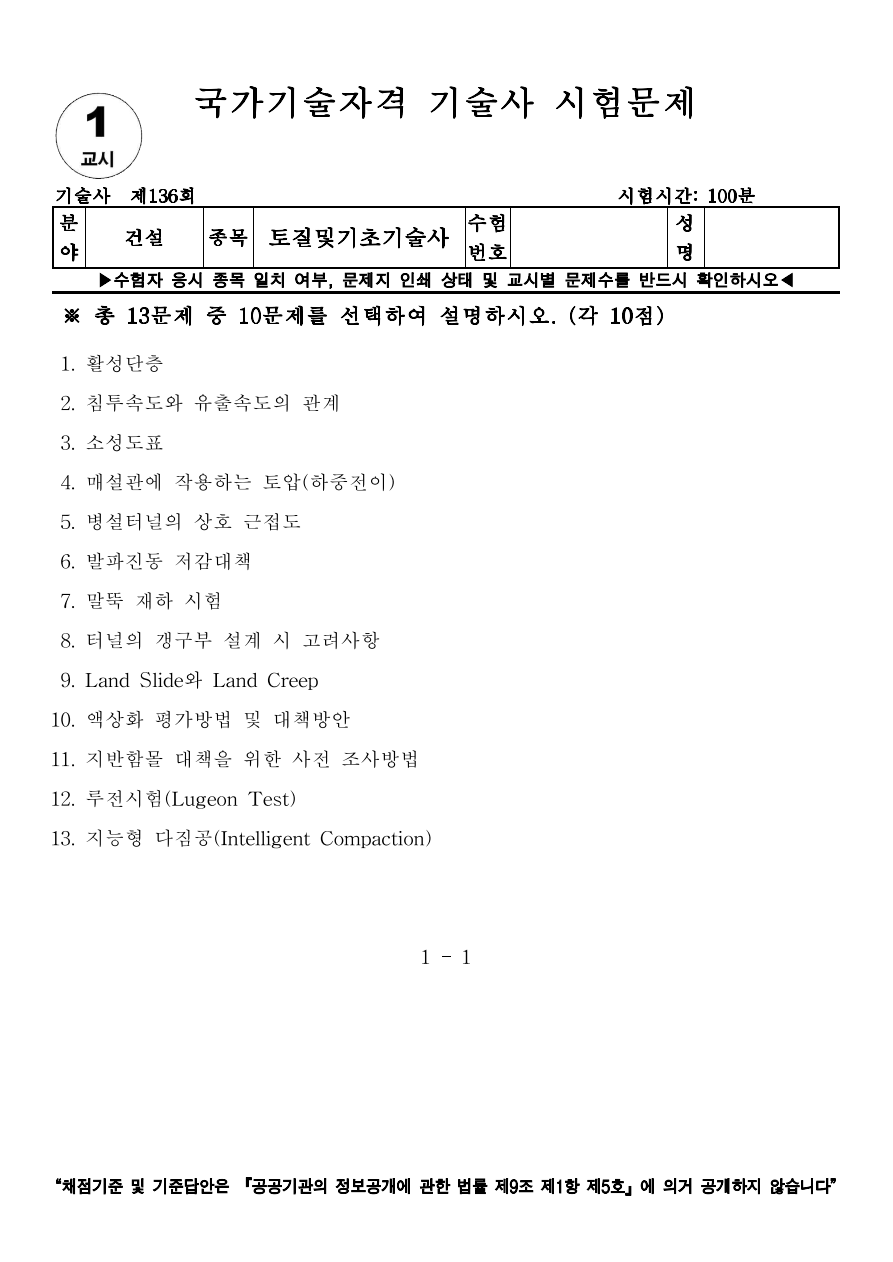

[토질 및 기초 기술사] 136회 1교시 기출문제 7번

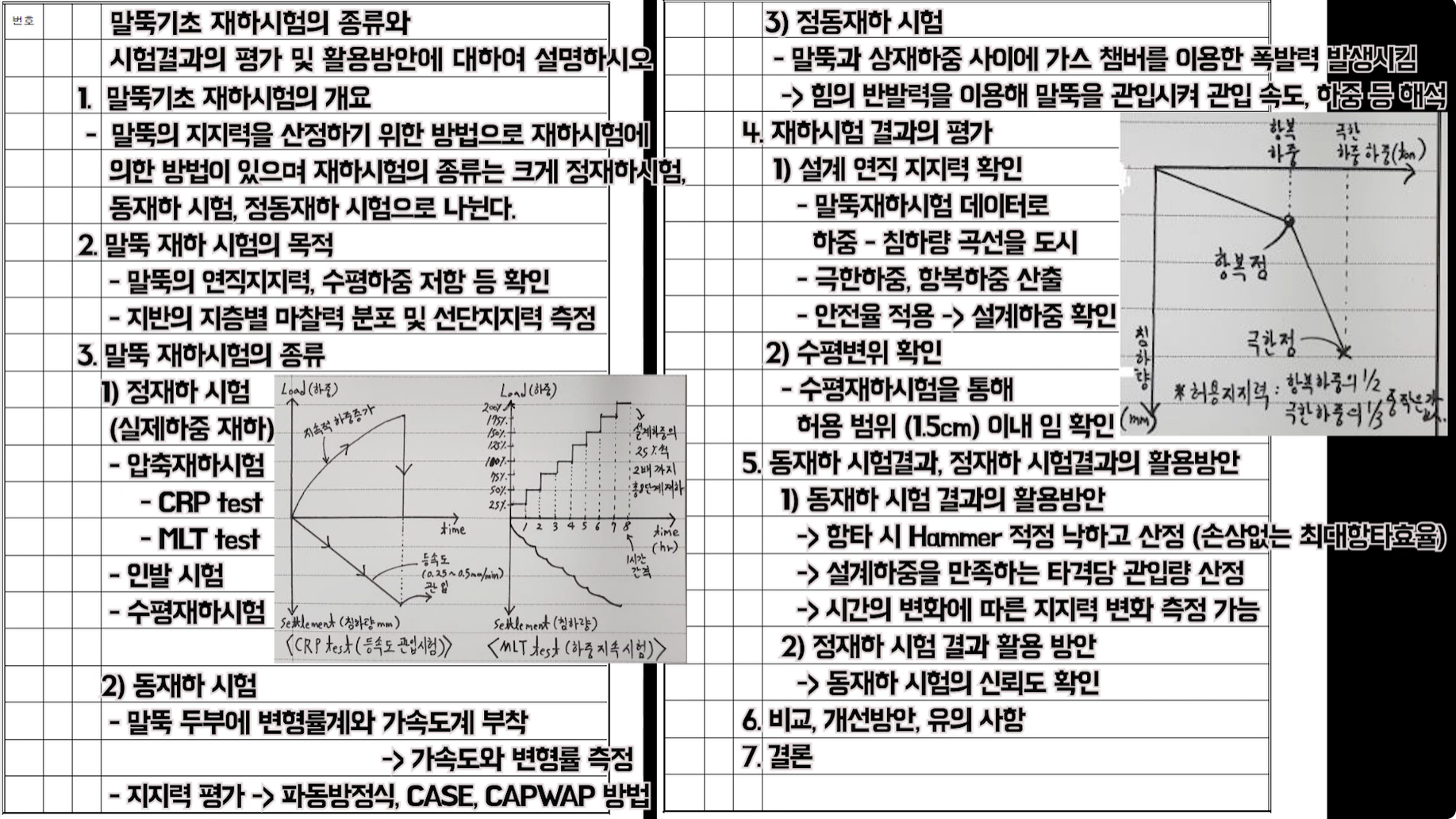

7. 말뚝 재하 시험



Ⅰ. 말뚝 재하 시험의 정의

- 실제 시공된 말뚝의 지지력(선단+주면 마찰력)과 침하량을 확인하여 설계 조건의 적합성을 검증하는 시험으로, 시험 방법에는 물리적인 하중을 가하는 정재하 시험과 충격파를 이용하는 동재하 시험이 있다.

Ⅱ. 말뚝 재하 시험의 분류 및 특징

1) 정재하 시험 (Static Load Test)

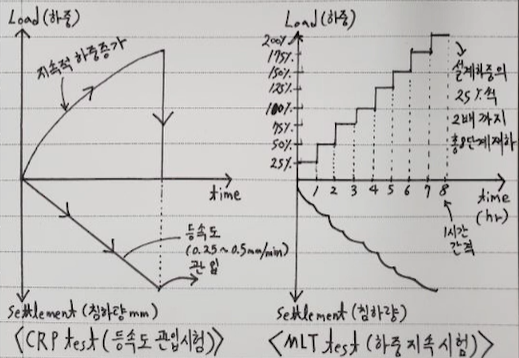

• 원리: 사하중(켄트리지)이나 반력말뚝을 이용하여 실제 설계하중의 200%까지 단계별 가압
• 특징: 신뢰도가 가장 높으나 비용이 비싸고 시간이 오래 걸림

2) 동재하 시험 (Dynamic Load Test):

• 원리: 항타 시 발생하는 파동(속도, 힘)을 분석(PDA)하여 지지력 추정
• 특징: 신속하고 경제적이며, 시공 관리(Case 방법, CAPWAP 분석)에 유리함

3) 정동재하시험

• 원리: 말뚝과 상재하중 사이에 가스 챔버를 이용한 폭발력을 발생시켜, 반발력으로 말뚝을 관입시키며 그 힘과 침하량 계측
• 특징: 짧은 시간(1분 이내)에 하중 시험이 가능하여, 정재하시험보다 효율적 / 중량물을 현장에서 구하기 쉬울 경우 경제적

Ⅲ. 지지력 판정 방법 및 재하 시기

1) 지지력 판정

• 정재하: 하중-침하량 곡선(P-S 곡선), log P - log S, Davisson 판정법 등
• 동재하: 파동방정식 분석 및 정적 해석과의 상관관계 검토

2) 재하 시기 (Restrike)

• 지반의 Setup 효과(강도 회복)를 고려하여 타격 직후와 일정 시간 경과 후 비교 분석 (사질토 2~3일, 점성토 1~2주 후)

Ⅳ. 설계 및 시공 시 고려사항

1) 시험 말뚝 선정: 지질 주상도를 검토하여 가장 취약하거나 대표적인 구간의 말뚝 선정

2) 안전율 확보: 시험 결과를 바탕으로 설계 지지력을 수정 보완하여 경제적이고 안전한 기초 설계 달성

3) 말뚝 건전성 확인: 동재하 시험을 통해 항타 시 발생하는 응력과 말뚝의 손상 유무를 상시 모니터링

Ⅴ. 기술자적 제언

- 말뚝 재하 시험은 설계 시 가정한 지반 상수를 확정 짓는 최종 검증 단계이다. 기술사는 정재하 시험의 높은 신뢰성과 동재하 시험의 경제성을 조화롭게 배치(예: 정재하 1회당 동재하 수회 병행)하여 현장 전체의 기초 건전성을 확보해야 한다
