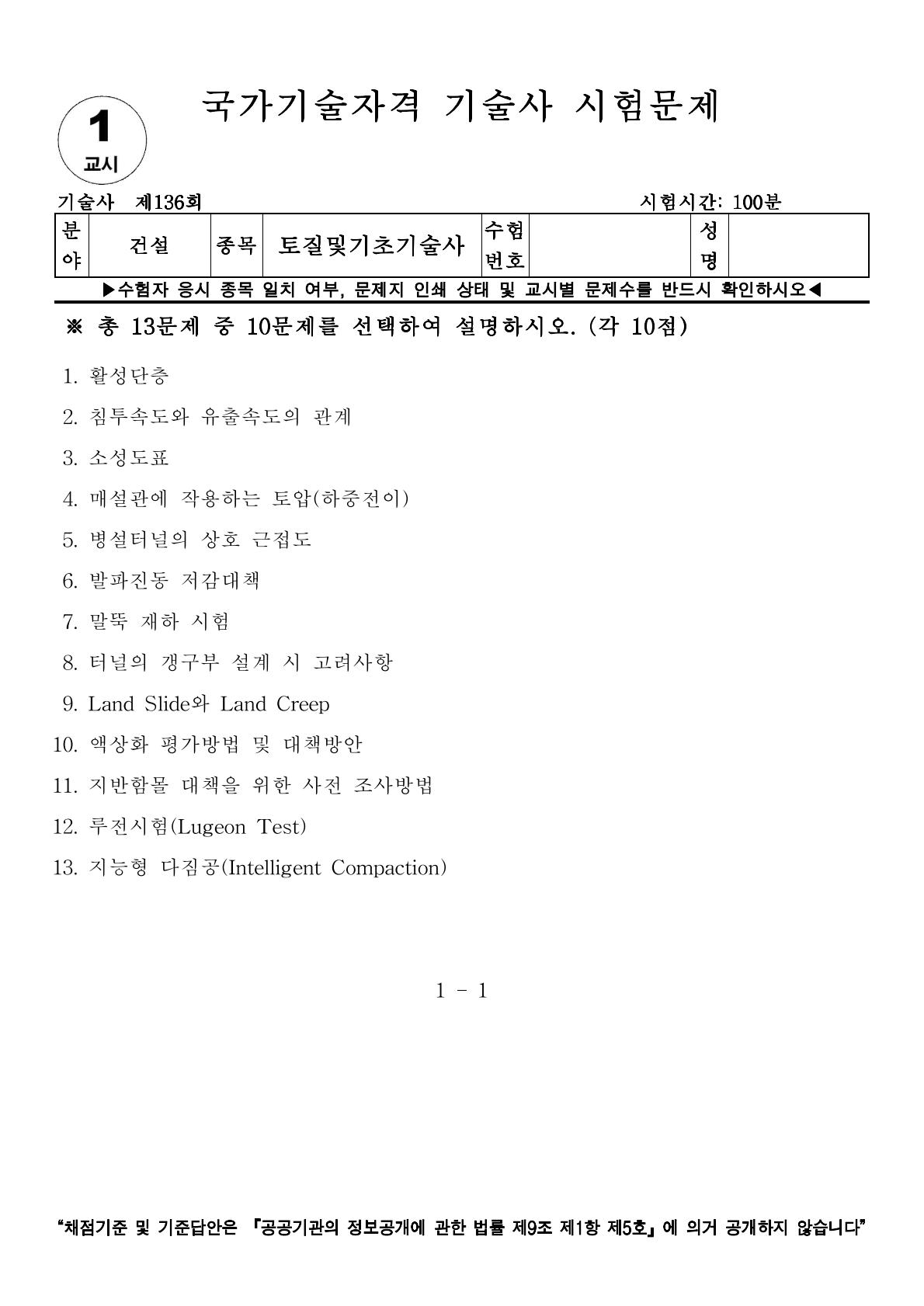

[토질 및 기초 기술사] 136회 1교시 기출문제 4번

4. 매설관에 작용하는 토압(하중전이)



Ⅰ. 개요

- 매설관 상부에 작용하는 토압은 관의 강성, 매설 방법, 주변 지반의 다짐 상태에 따라 연직토압이 증감하는 현상이 발생하고 이를 하중전이(Arching)라 하며, 관과 주변 흙의 상대적 변위 차이에 의한 마찰력이 주 원인이다.

Ⅱ. 매설 조건에 따른 하중전이 메커니즘

1) 도랑형 매설

• 관 상부 흙이 주변 지반보다 더 많이 침하하려는 성질
• 마찰력 방향: 상향 작용 → 관에 작용하는 하중은 실제 상부 토사 무게보다 감소

2) 돌출형 매설

• 주변 지반이 관 상부 흙보다 더 많이 침하
• 마찰력 방향: 하향으로 작용  관에 작용하는 하중은 실제 토사 무게보다 증가

Ⅲ. 관의 강성에 따른 토압 분포 특성

1) 연성관: 관의 변형이 쉬워 주변 지반으로 하중을 전이시킴 → 저면 및 측면 토압이 비교적 균등하게 분포

2) 강성관: 관 자체가 하중을 대부분 부담 → 관 상단(Crown)에 하중이 집중되어 파손 위험 높음

Ⅳ. 설계 및 시공 시 고려사항

1) Marston-Spangler 공식 적용: 매설 조건별 하중 산정식을 활용하여 적정 관종 및 두께 선정

2) 층다짐 관리: 관 측면(Haunch) 부위의 다짐이 불량하면 부등침하로 인한 응력 집중 발생 →  철저한 다짐 관리 필수

3) 기초 형식: 기초의 지지각(2α)이 클수록 관에 발생하는 휨모멘트 감소 →  모래 또는 콘크리트 기초 검토

4) 부력 검토: 지하수위가 높은 경우 매설관의 부상(Uplift) 가능성 검토 및 방지 대책 수립

Ⅴ. 기술자적 제언

- 매설관 사고의 대부분은 하중전이 효과를 간과한 측면 다짐 불량에서 기인한다. 따라서 현장 기술사는 지반-관 상호작용을 고려한 정밀 시공과 함께 필요시 연성관의 변형률 계측을 통해 안정성을 확인
