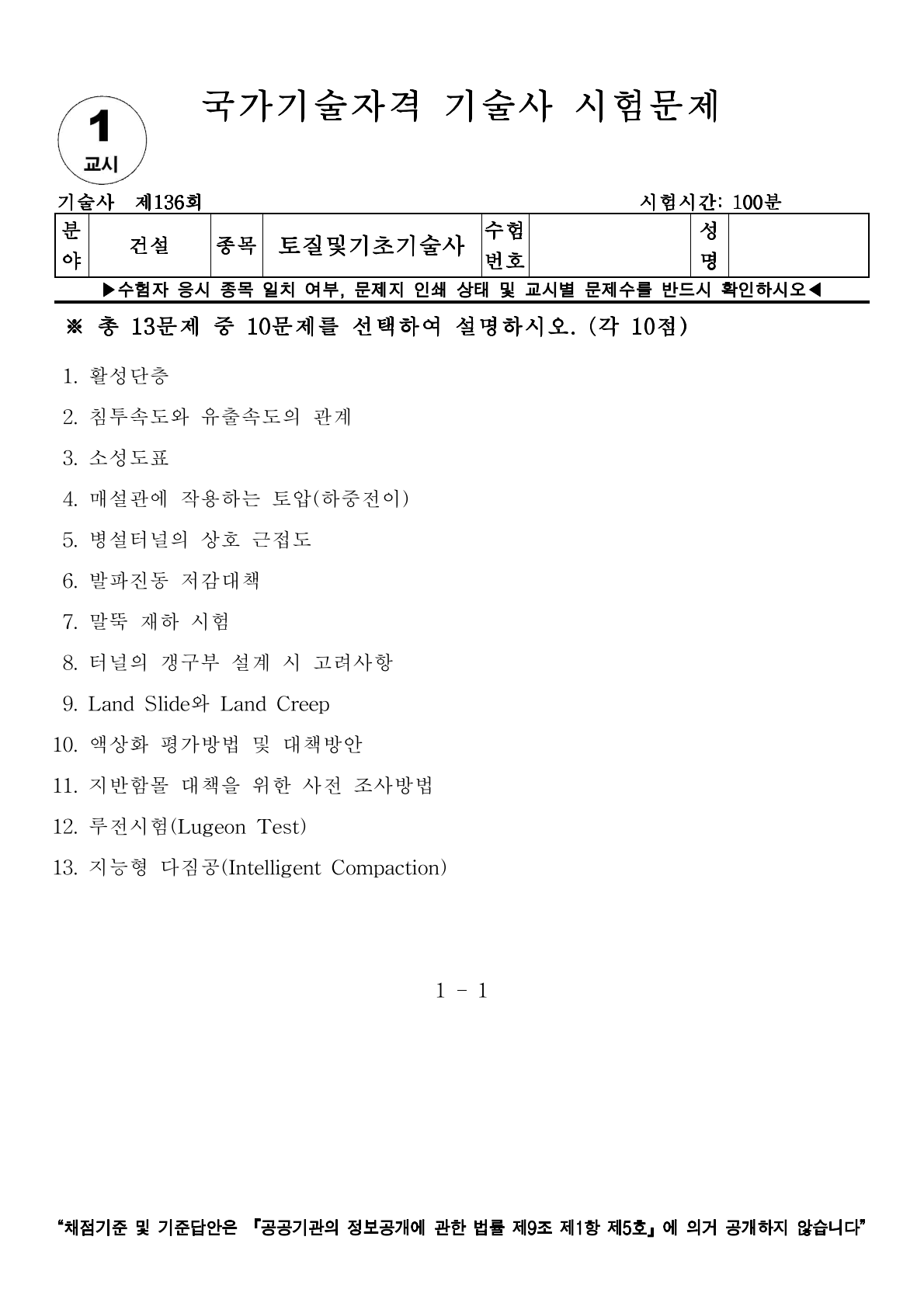

[토질 및 기초 기술사] 136회 1교시 기출문제 2번

2. 침투속도와 유출속도의 관계



Ⅰ. 개요

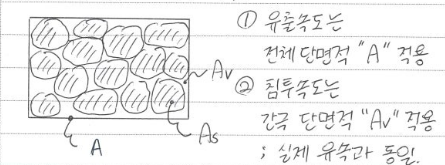

• 유출속도(V): 흙의 전체 단면적(A)을 통과한다고 가정한 가상의 속도(Darcy의 법칙)
• 침투속도(Vs): 실제 물이 흐르는 간극 단면적(Av)만을 통과하는 실제 평균 속도

Ⅱ. 유출속도와 침투속도의 상관관계 도출

1) 연속방정식 적용: Q = A x V = Av x Vs

2) 속도 관계식: Vs = V x (A / Av)
3) 공극률(n) 도입: n = Vv / V = Av / A (단위 길이당)

4) 최종 관계식: Vs = V / n (단, n < 1 이므로 항상 Vs > V)

Ⅲ. 주요 특징 및 비교

구분	유출속도 (가상 속도)	침투속도 (실제 속도)
산정식	V = k x i (Darcy 법칙)	Vs = V / n
속도 크기	상대적으로 느림	상대적으로 빠름 (V의 약 2.5~4배)
활용 분야	투수계수 측정, 유량(Q) 산정	파이핑(Piping) 검토, 오염물질 이동

Ⅳ. 공학적 적용 시 고려사항

1) 파이핑 검토: 실제 지반 내에서 흙 입자를 유실시키는 힘은 가상 속도인 V가 아니라 실제 속도인 침투속도(Vs)에 의해 결정

2) 한계동수경사: 침투속도가 과도해지면 유효응력이 0이 되는 퀵샌드(Quick Sand) 현상이 발생하므로 안전율 확보 필수

3) 간극률의 영향: 조밀한 지반(n 작음)일수록 동일 유량 대비 침투속도가 급격히 빨라져 국부적 세굴 위험 증대

Ⅴ. 기술자적 제언

- 댐이나 제방의 안정성 검토 시 유량 산정에는 유출속도를 사용하되, 내부 침식 및 파이핑 안전율 산정 시에는 실제 흐름 속도인 침투속도를 기준으로 보수적인 설계를 수행해야 함
