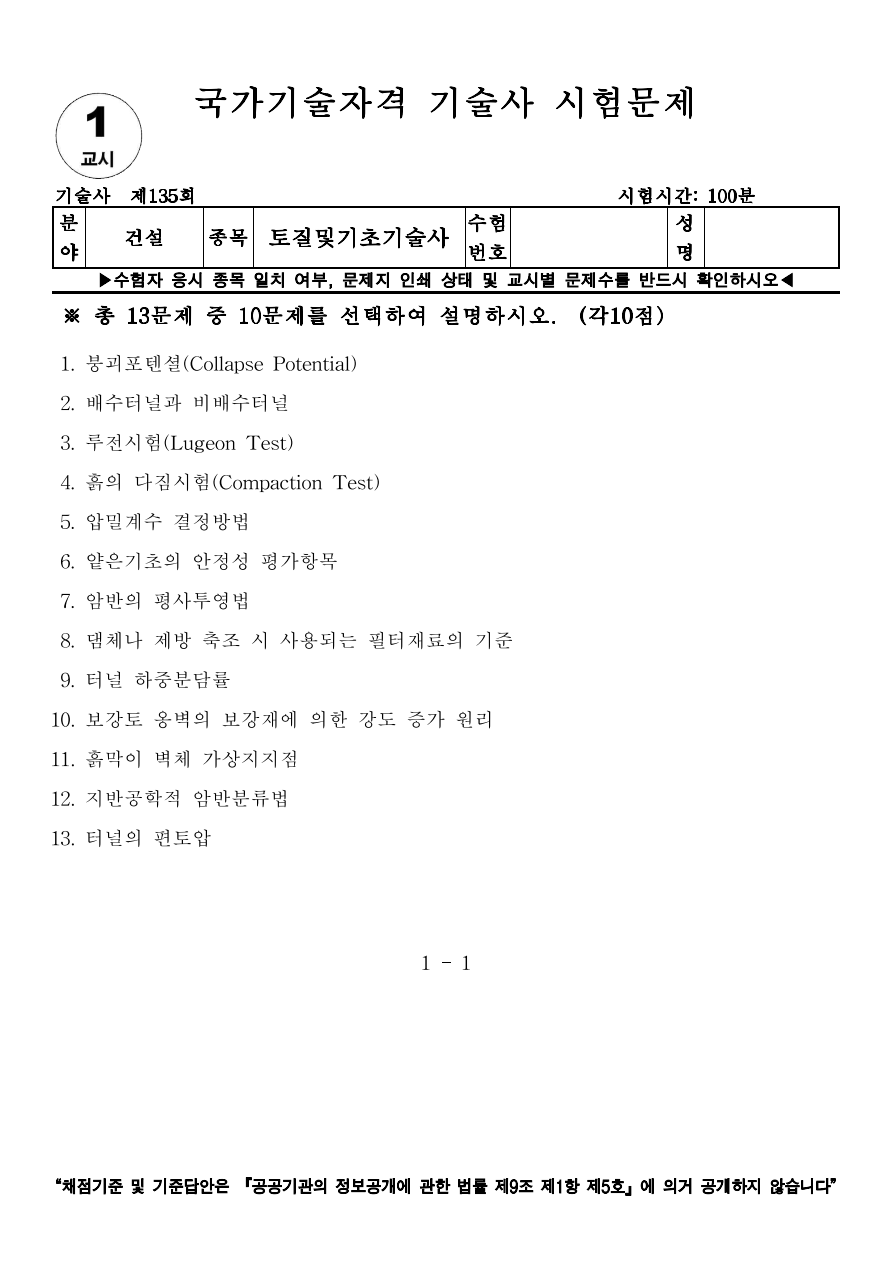

[토질 및 기초 기술사] 135회 1교시 기출문제 4번

4. 흙의 다짐시험(Compaction Test)



Ⅰ. 정의 및 개요

- 흙에 외부 다짐을 가해 공극 속 공기를 빼내고 흙 입자를 치밀하게 하여 단위중량과 강도를 높이는 시험으로, 도로, 제방, 댐 등 구조물의 지반 안정성을 확보하고 최적의 함수비와 다짐도를 결정하기 위해 실시하며, 실내에서 함수비를 달리하며 다짐 에너지(해머 무게, 낙하 높이)를 변화시켜 최대건조밀도와 최적함수비를 찾는 것이 핵심

---

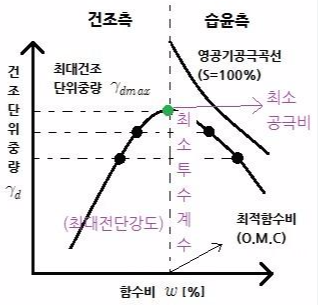

Ⅱ. 흙의 다짐 관련 그래프

---

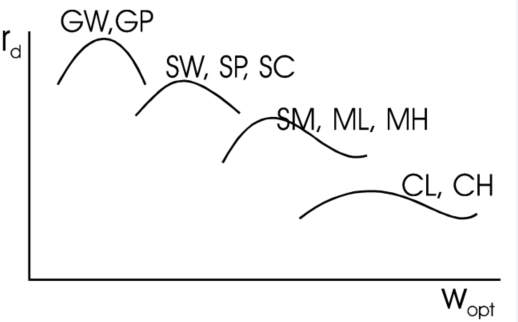

Ⅲ. 점성토의 다짐 특성

---

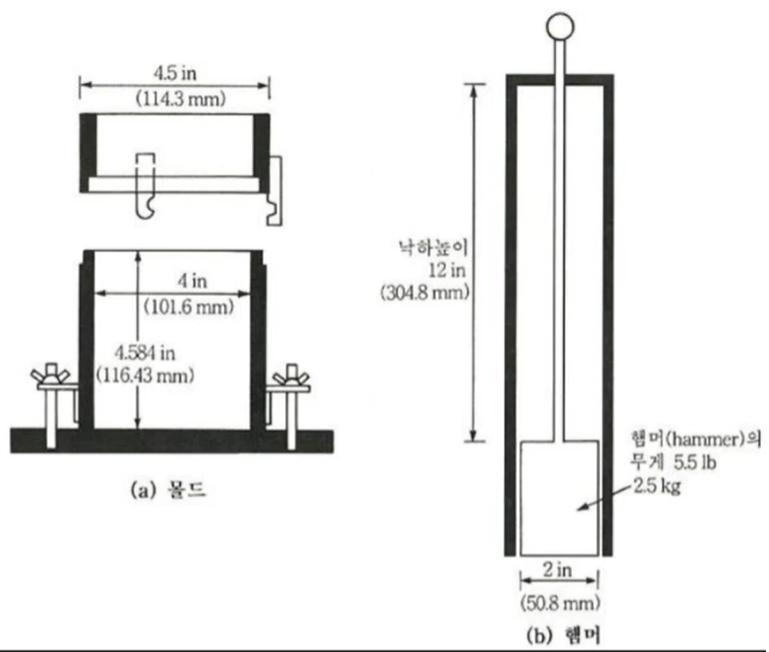

Ⅳ. 실내 다짐 시험 방법



1) 시료 건조

2) 몰드에 넣어 다짐 실시

3) 함수비와 습윤 단위중량 측정

4) 건도 단위중량 계산

















---

Ⅴ. 실내다짐과 현장다짐 비교

1) 실내 다짐

① 목적: 흙의 공학적 특성 파악을 위한 기초 자료(최대건조밀도(𝛾𝑑𝑚𝑎𝑥), 최적함수비(OMC)를 얻는 것

② 방법: 표준화된 몰드에 일정 함수비의 흙을 넣고, 규정된 무게의 래머로 층별로 다져서 함수비와 건조밀도의 다짐곡선 작성

③ 특징: 충격 다짐, 표준화된 에너지로 통일된 데이터를 얻을 수 있음

2) 현장 다짐
① 목적: 도로, 제방 등의 건설 시 흙을 밀실하게 다져 지반의 지지력과 안정성을 확보하는 것
② 방법: 현장 롤러를 사용하여 흙을 다지며, 실제 현장 조건에 맞춰 다짐 에너지와 방법을 적용
③ 특징: 흙의 종류, 함수비, 다짐 장비에 따라 다짐 특성이 달라지며, 실내시험 결과와 비교하여 다짐도 평가
