[토질 및 기초 기술사] 135회 1교시 기출문제 2번

2. 배수터널과 비배수터널



Ⅰ. 정의 및 개요: 터널 배수개념의 구분

1) 배수터널 : 굴착 후 지반 내 지하수를 터널 내로 유도·배출하여 수압을 저감하는 터널
2) 비배수터널 : 지하수 유입을 차단하여 지반의 자연 수리상태를 유지하도록 설계된 터널

---

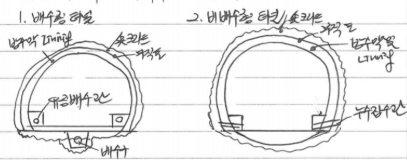

Ⅱ. 배수터널과 비배수터널 개요도

---

Ⅲ. 배수터널과 비배수터널의 특징 비교

구분	배수터널	비배수터널
지하수 처리	유도 및 배수 (지하수위 낮춤)	침투 방지 (지하수위 유지)
라이닝 구조	수압 작용 적음, 단순 구조	방수 기능 필요, 복잡 구조
주변 지반 영향	지반 침하 위험, 지하수 이용 영향	지반 안정성 높음, 지하수 영향 적음
주요 고려사항	지하수 유도 및 배수 설비	방수 설비, 배수 시설



---

Ⅳ. 설계 및 시공 시 고려사항: 적용 조건 및 유의점

1) 연약지반, 도심지, 구조물 인접 구간에서는 비배수터널 적용이 유리
2) 암반 및 배수성 양호 지반에서는 배수터널이 경제적
3) 배수터널은 장기 배수능 저하(막힘)에 대비한 유지관리 계획 필요
4) 비배수터널은 설계수압 산정, 방수 성능, 시공 품질관리가 핵심

---

Ⅴ. 결론 및 기술자적 제언

- 배수터널은 터널 내부로 들어오는 지하수를 외부로 빼내는 방식으로, 지반 침하 위험이 있지만 라이닝에 수압이 작용하지 않아 구조가 비교적 단순하고 유지관리가 용이한 반면, 비배수터널은 지하수를 막아 터널 내부에 가두는 방식으로 방수 및 배수 시설이 복잡하지만 주변 지반의 지하수위 변화가 적어 지반 안정성이 높다는 차이가 있음
